Hivatkozás nélküli jel elhelyezése

Egy hivatkozás nélküli jel hasznos lehet a publikált dokumentációban, például ha (oldalszámmal) kíván hivatkozni egy külső rajz helyére, amit nem integrált az Archicad tervbe.

A Metszet, Homlokzat, Részlet vagy Munkalap eszközön a következők szerint helyezhet el hivatkozás nélküli jelet.

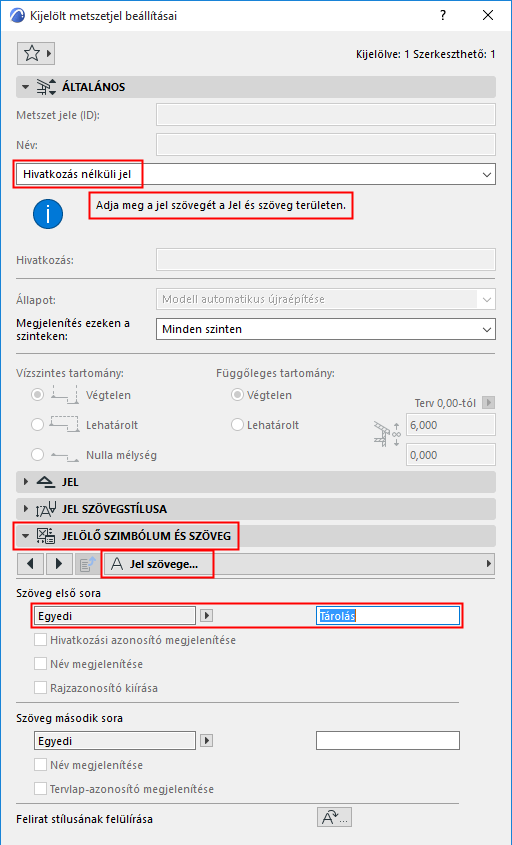

1.Válassza az Alapérték vagy az Infótábla panelen a „Hivatkozás nélküli jel” lehetőséget.

Az ilyen jelnél nem láthatók hivatkozott adatok.

2.Adja meg a jel egyéni szövegét a Beállítások párbeszédpanel Szimbólum és szöveg panelének paraméterlistájában.

3.Húzzon vonalat vagy határvonalat (az eszköztől függően), és helyezzen el jelet az Alaprajz, a Metszet, a Homlokzat, a Falnézet, a Munkalap, a Részlet vagy a 3D dokumentum ablakban.
