Rajz lehelyezése modellnézetben
Alkalmazza az alábbiak egyikét:
Húzás
Húzza át a rajzfájlokat (egyesével) a fájlrendszerből.
A Rajz eszközzel
1.Válassza ki a Rajz eszközt.
2.Kattintson az Archicad nézetre.
3.Megnyílik a Rajz újracsatolása párbeszédpanel. Válassza ki a rajz forrását, amely a helyi fájlrendszer vagy a BIMcloud lehet.
Szükség esetén jelentkezzen be a BIMcloud-ba. Lásd Bejelentkezés BIMcloudba.
4.Kattintson a Tallózás gombra, majd válassza ki a kívánt rajzfájlt.
Megjegyzések:
–A Rajz eszközzel egyszerre egy fájl és egy PDF-oldal helyezhető el. Több rajz elhelyezéséhez használja a Fájl > Külső tartalom > Külső rajz elhelyezése parancsot a lentiek szerint.
A Fájl menü parancsaival
A rajz forrásától függően használja az alábbiak egyikét:
•Fájl > Külső tartalom > Külső rajz elhelyezése
•Fájl > Külső tartalom > Külső rajz elhelyezése BIMcloudból
Válassza ki a BIMcloudot, majd a kívánt tervet.
Szükség esetén jelentkezzen be a BIMcloud-ba. Lásd Bejelentkezés BIMcloudba.
Megjegyzés: Csapatmunka projektből kapcsolt rajz esetén a forrás Csapatmunka terv és a fogadó terv verziószámának meg kell egyeznie.

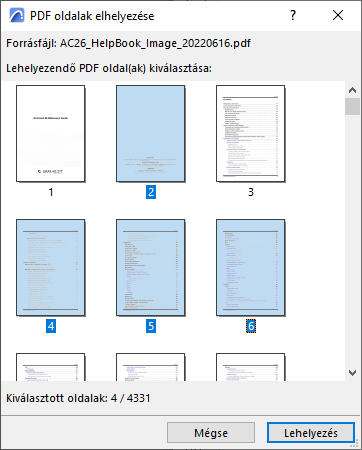

PDF-oldalak elhelyezése
Ez akkor használható, ha a PDF-et párbeszédpanelek közötti áthúzással vagy a Fájl menü egy parancsával helyezi el.
Ha az importált rajz többoldalas PDF fájl:
1.Megnyílik a kiválasztó párbeszédpanel. Válasszon ki egy vagy több oldalt, vagy az összeset.
2.Kattintson a Lehelyezés gombra.
A DWG/DXF vagy DWF rajz csak meghatározott fóliáinak importálása:
Lásd a „Részleges megnyitás engedélyezése” részt itt: Megnyitási lehetőségek (DXF-DWG átalakítás beállításai).
Az Archicadben elhelyezett importált DWG rajzok forrás fóliáinak megjelenítése/elrejtése:
Lásd Beágyazott fóliák.
