Hosszméretezés geometriai módjai
A Geometriai módok a Hosszméretezéshez az Infótáblán állíthatók be.
Az Ön által választott Geometria módszer az egész láncolatra vonatkozik és egységenként nem módosítható.
Megjegyzés: Léteznek további Geometriai módok is, melyek a 3D dokumentum ablakban használhatók.
Lásd Lineáris méretezések a 3D dokumentum ablakban.
Az oldalon bemutatott témák:

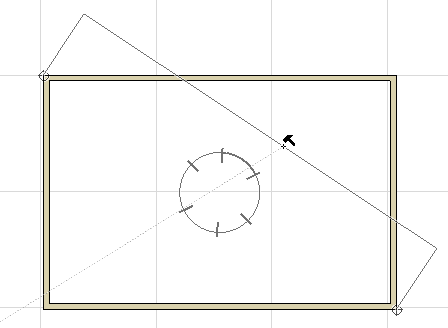

Az alapértelmezett Bármely irány eljárással összefüggő kóták hozhatók létre az elem helyzetéhez viszonyított többféle helyzetben: az elsőként elhelyezett két referenciaponttal párhuzamosan vagy vízszintesen/függőlegesen, vagy bármely tetszőleges más éllel/felülettel párhuzamosan.
Mozgassa körben a kurzort a lehetőségekkel kapcsolatos visszajelzés megjelenítéséhez, amely a méretezés pontok helyzetétől függően változik.
Elérhető egy további méretvonal vektor is: Miután megjelenik a fekete kalapács kurzor, a kurzort a tervben bármely egyenes vonalra/élre mozgathatja.
Megjegyzés: A 3D dokumentum ablakban a méretezést a szerkezeti elemek széléhez kell igazítania, ui. itt nem működnek a vonal szegmensek.
Példa
Tegyük fel, hogy a tetőt a tetővel párhuzamos vektor helyett az átlóval párhuzamos vektorral kívánja méretezni.
1.Kattintson a tető két végpontján lévő két méretezési pontra.

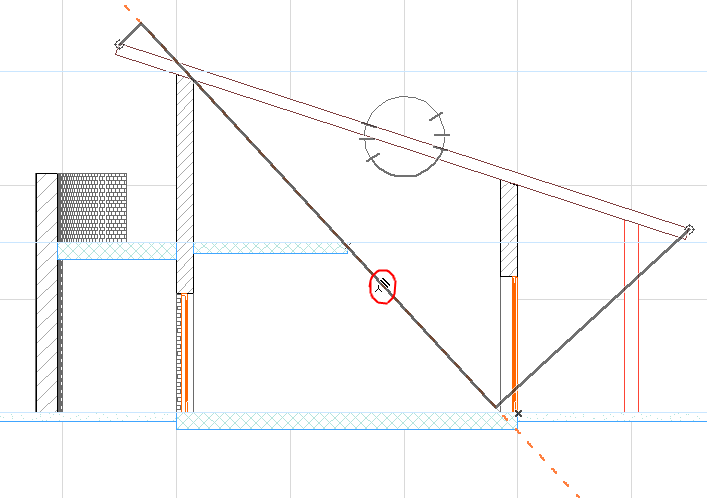

2.Mozgassa a kurzort az átló fölött. A kurzor ekkor „mercedes + párhuzamos méret” kurzor alakúra változik, jelezve, hogy olyan élt talált, amellyel a méretvonal párhuzamos lehet:

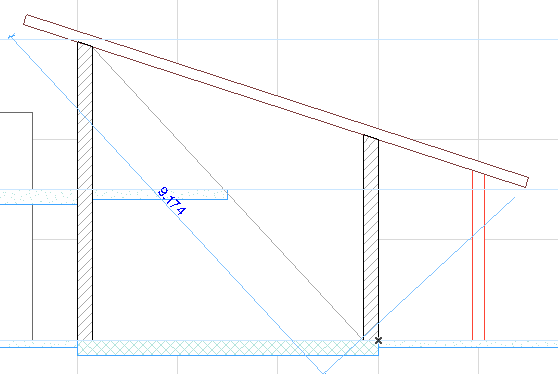

3.Egy kattintással a vonallal/éllel párhuzamossá teheti a méretvonalat.
4.Húzza a méretvonalat a végleges helyére, és kattintson a fekete kalapács kurzorral a méretlánc elhelyezéséhez.

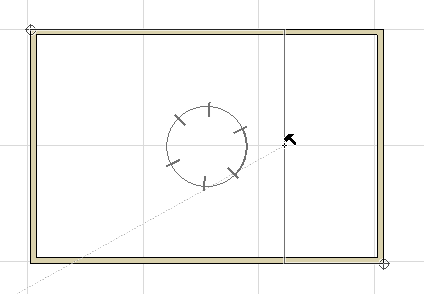

A Csak X-Y eljárás a méretvonal tartományokat a képernyőhöz viszonyítva csak vízszintesre és függőlegesre korlátozza.
Ezzel az eljárással az íves elemek méretezhetők.
1.Ha a Hosszméretezés eszköz aktív, válassza az Infótáblán az Ívhossz geometriai módot.
2.A Mercedes kurzorral kattintson egy körívre vagy egy íves élre. Nem kell feltétlenül a végpontra kattintani, az ív bármely pontja megfelel.
3.Az Archicad automatikusan megjelöli az ív vagy az él végpontjait. Ez lesz az az él, amire az ívhosszt felméri. Ha szükséges, kattintson rá azokra a pontokra, amelyeket hozzá kíván venni a méretlánchoz.
4.Ha befejezte az íven a méretezendő pontok kiválasztását, kattintson duplán az üres ceruza kurzorral bárhol a munkaterületen, vagy a Vezérlőpulton kattintson az OK gombra.
5.Kattintson a kalapács kurzorral a méretlánc lehelyezéséhez.
Kapcsolja be a Vastagság egy kattintással vezérlőt a Hosszméretezés eszköz infótábláján, amellyel a fal és a födém vastagsága egyetlen kattintással méretezhető.
1.Miközben aktív a Hosszméretezés eszköz, vigye a kurzort a fal vagy födém kontúrvonalára.
Ha bármely másik elemre kattint, az egykattintásos megoldás nem működik, a méretvonalat a szokásos módon kell elhelyeznie.
2.Kattintson egyszer a Méretezés részletek alatt lévő beállításoknak megfelelő vastagság méret(ek) elhelyezéséhez:
–Automatikus módban, a Külső/Mag/Referenciavonal beállításoktól függően ezzel több méretezési pont jön létre a láncon.
Megjegyzés: Ha csak a Referenciavonal beállítás aktív, az egykattintásos megoldás nem működik.
–Manuális módban az eljárás a falak és födémek összes rétegét méretező láncot eredményez.
További részleteket lásd Fal és födém vastagsági méretezése.
