A párbeszédpanel a Beállítások > Terv beállításai > Vonalvezetési beállítások menüpontban található.
(Ha nem találja, válassza ki az Épületgépészeti munkakörnyezeti profilt. Lásd Épületgépészeti munkakörnyezet alkalmazása)

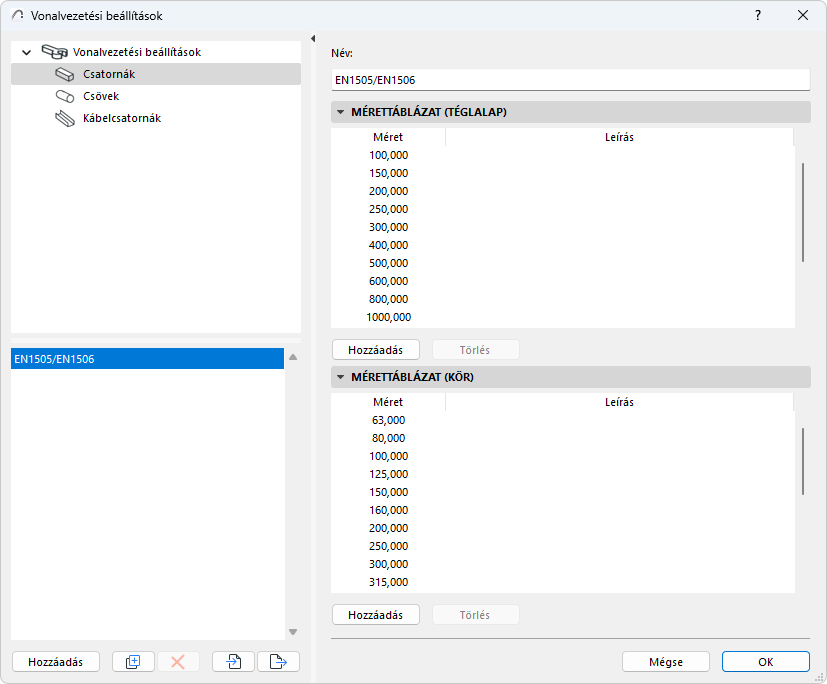

A Vonalvezetési beállítások panelen megadhatók az épületgépészeti modellben található csatorna-, cső- és kábeltartó-szakaszok mérettáblázatai.
Minden szakasztípushoz tetszőleges mennyiségű mérettáblázat készíthető.

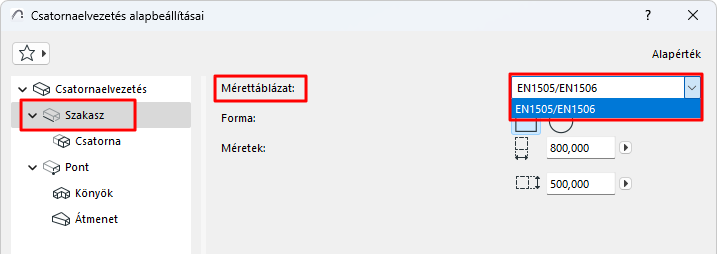

Ezután az Elvezetési szakasz beállításainál kiválaszthatja a megfelelő táblázatot.

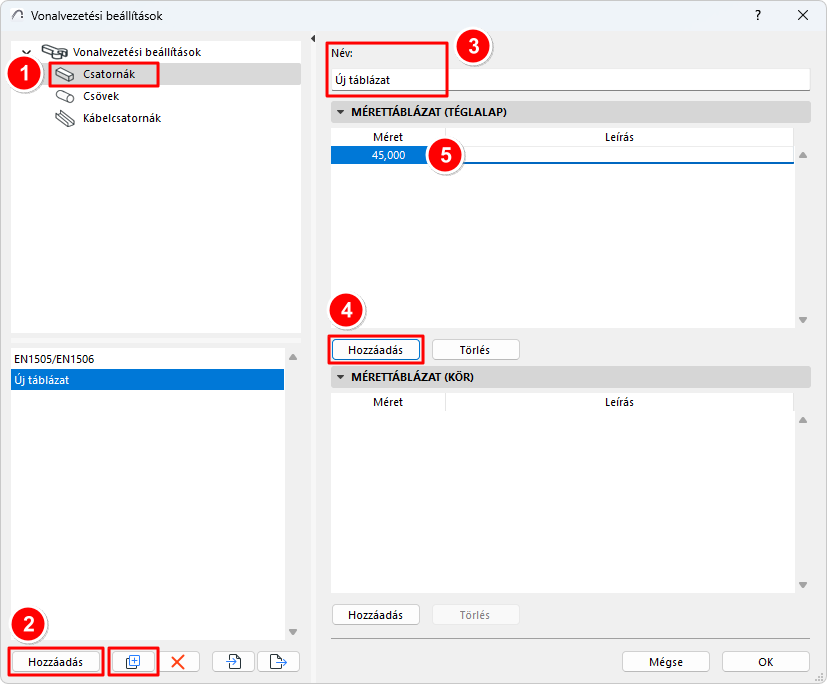

Új mérettáblázat létrehozása
1.Az elvezetési beállítások bal oldalán: válassza ki a szakasz típusát (csatornák, csövek vagy kábelhordozók).
2.Kattintson a Hozzáadás vagy Másolat készítése gombra.
3.A jobb oldalon adjon nevet az új táblázatnak.
4.Kattintson a Hozzáadás gombra.
5.Adja meg a méretet és a tetszőleges leírást. A méretek automatikusan növekvő sorrendbe rendeződnek.

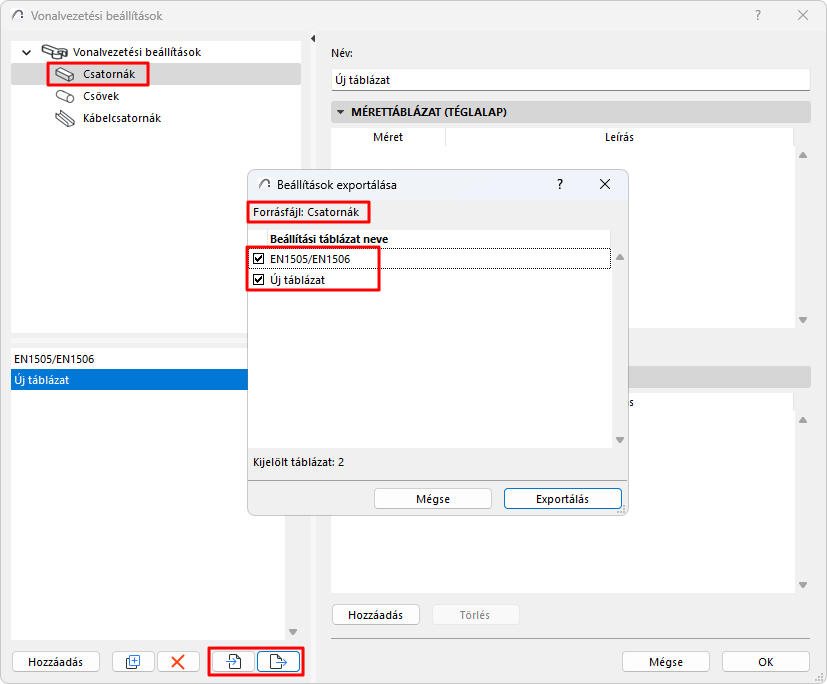

Vonalvezetési beállítások importálása/exportálása
Az Importálás és Exportálás gombok segítségével xml fájlok formájában megosztható a kiválasztott szakasztípus egy vagy több mérettáblázata.
