Egyéb beállítások – Importálás

Ugorjon a Fájl > Együttműködés > SAF > SAF fordítók menüpontra.

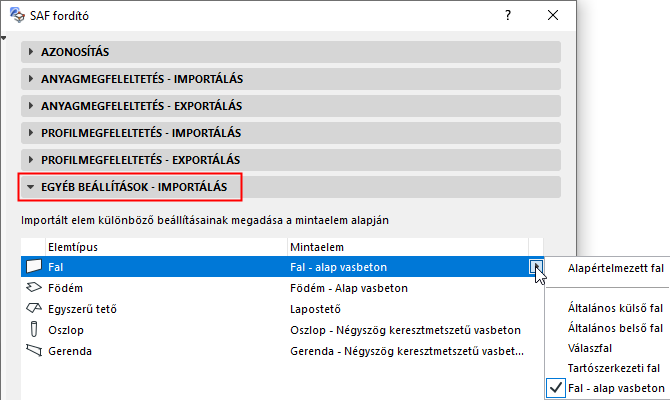

Használja az Egyéb beállítások - Importálás panelt az alapértelmezett Archicad eszközbeállítások kiválasztására az összes importált elemzési elemtípushoz (fal, födém, tető, oszlop, gerenda).

Az előugró ablakban mindegyik elemtípushoz válassza az Archicad eszköz alapértelmezett beállításait vagy annak egyik kedvencét.

Mire használhatók ezek a beállítások?

Az importált SAF elemek számos szerkezetelemzési paramétere megfelelően újrakészül (vagy manuálisan megfeleltethető) az Archicadben: geometria, hely, anyag, keresztmetszet stb. paraméterek. SAF fájl importálásakor ezek az SAF adatok felülírják a vonatkozó értékeket Archicadben.

Azonban az Archicadbe importált analitikus elemek olyan fizikai elemekké alakulnak, amely számos egyéb tulajdonsága (pl. fólia, tollkészlet, osztályozás) nincs meghatározva SAF-ban.

Ezért az Archicadben történő fizikai megjelenés meghatározásához mindegyik importált analitikus elem az SAF importáló fordító Egyéb paneljén megadott eszközbeállítási definíciókat használja majd (az SAF-ben nem megadott minden beállítás esetén).

A következő táblázat az SAF-ből importált 1D és 2D elemekből készített Archicad elemeket tartalmazza:
