Geometriakonverzió IFC importáláshoz

Fájl > Együttműködés > IFC > IFC fordítók

Válasszon importáló fordítót, és nyissa meg a Geometriakonvertálás beállításkészletet.

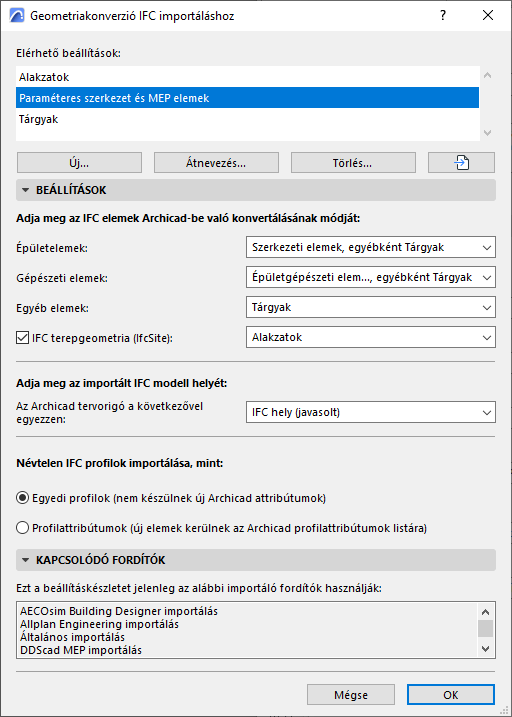

Ebben a párbeszédablakban adható meg, hogyan konvertálja a program az Archicadbe importált IFC elemek geometriáját.

Épületelemek

Másodlagos mértékegység:

•Szerkezeti elemek, egyébként Tárgyak

•Szerkezeti elemek, egyébként Alakzatok

Ha ezeket a beállításokat választja, az IfcBuilding (IfcWall, IfcColumn, IfcBeam stb.) altípussal rendelkező IFC elemek szerkeszthető Archicad elemként (azaz szerkezeti elemként – falként, oszlopként, gerendaként stb.) lesznek importálva.

Az importált elemek AC eszköz alapú szerkezeti elemmé történő alakításának előnye, hogy az elemek megőrzik parametrikus jellegüket, valamint az Archicad funkciók (pl. az automatikus metszések) érvényesek lesznek rájuk.

A „Szerkezeti elem” opció beállításakor előfordulhat, hogy bizonyos elemek nem importálhatók ebben a formában. Ilyenek például a nem kihúzott elemek (BREP geometria) vagy azok az elemek, amelyeknek nem létezik megfelelője az Archicadben.

Ilyen esetben választhat, hogy az elemet szerkeszthető alakzattá vagy tárggyá kívánja-e konvertálni („egyébként Tárgyak” vagy „egyébként Alakzatok”).

•Alakzatok

•Tárgyak

–Az elemek alakzattá vagy tárggyá alakításával biztosítható a geometriák tökéletes importálása.

–A létrejövő alakzatok szerkeszthetők.

–A létrejövő tárgyak olyan könyvtári elemek, amelyek altípusa megegyezik az IFC elemtípussal: például az Archicad tárggyá konvertált IfcColumn altípusa „Oszlop” lesz.

Gépészeti elemek

Ez a beállítás MEP funkciójú (IfcDistributionElement) elemek importálásakor használatos.

Az ilyen elemek konvertálásának három eredménye lehet:

•Alakzatok

•Tárgyak

–Az elemek alakzattá vagy tárggyá alakításával biztosítható a geometriák tökéletes importálása.

–A létrejövő alakzatok szerkeszthetők.

–A létrejövő tárgyak olyan könyvtári elemek, amelyek altípusa megegyezik az IFC elemtípussal: például az Archicad tárggyá konvertált IfcColumn altípusa „Oszlop” lesz.

•MEP elemek: ez a beállítás parametrikus MEP elemeket hoz létre a terv MEP elemeiből. Még ha ezt a lehetőséget is választja, előfordulhat, hogy az MEP IFC modell nem tartalmaz elegendő adatot a paraméterek létrehozásához. Ilyen esetben nem parametrikus MEP berendezési elemek jönnek létre, illetve – korlátozott mennyiségű adat esetén – tárgyak.

Egyéb elemek

Ennél a beállításnál adható meg, mivé alakítsa a program azokat az elemeket, amelyek nem épület- vagy gépészeti elemek (ilyenek például a berendezések vagy a közlekedési eszközök).

•Alakzatok

•Tárgyak

–Az elemek alakzattá vagy tárggyá alakításával biztosítható a geometriák tökéletes importálása.

–A létrejövő alakzatok szerkeszthetők.

–A létrejövő tárgyak olyan könyvtári elemek, amelyek altípusa megegyezik az IFC elemtípussal: például az Archicad tárggyá konvertált IfcColumn altípusa „Oszlop” lesz.

IFC terepgeometria (IfcSite)

Jelölje be ezt a négyzetet, ha az importált IfcSite geometriáját is használni kívánja.

Adja meg, hogy a konvertált elem szerkeszthető alakzat vagy tárgy legyen. (Az IfcSite geometria nem alakítható Archicad felülethálóvá.)

Adja meg az importált IFC modell helyét

Az Archicad tervorigó a következővel egyezzen:

•IFC hely (ajánlott)

•IFC globális origó

Névtelen IFC profilok importálása

Adja meg, hogyan kezelje a program az Archicadbe importált névtelen IFC profilokat:

•Egyedi profilok (ennél a beállításnál nem jön létre új attribútum az Archicad tervben)

•Profilattribútumok (új Profilattribútumok jönnek létre az Archicad tervben)

Megjegyzések a geometriakonvertálással kapcsolatban

•A megosztott geometriák optimális kezelése érdekében az Archicad a lehető legkevesebb geometriai elemet (alakzatok generálásakor) és könyvtári elemet (tárgyak generálásakor) hozza létre.

•A tárgyak elhelyezhetők a terv beágyazott könyvtárában, illetve menthetők egy adott csatolt könyvtárba (lásd Helyi IFC-beállítások).

•Bizonyos IFC modellekhez tartozhatnak olyan speciális geometriájú elemek, amelyek nem alakíthatók alakzattá akkor sem, ha az Alakzattá alakítás opciót választjuk. Ilyen esetben az Archicad a geometriák tökéletes importálása érdekében tárgyakat hoz létre.

•Az importált IfcSpace elemek mindig Archicad helyiségként jönnek létre, amely minden esetben megőrzi az importált elem eredeti geometriáját.
