Anyagok és felület konvertálása

Fájl > Együttműködés > IFC > IFC fordítók

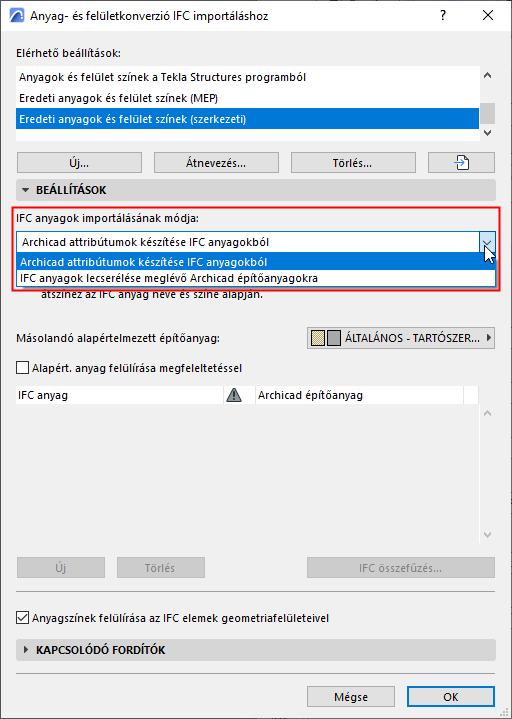

Válasszon importáló fordítót, és nyissa meg az Anyag- és felületkonvertálás beállításkészletet.

Adja meg ebben a párbeszédablakban, hogy milyen módon rendelje hozzá a program az Archicad építőanyagokat az importált IFC modellelemekhez.

Az importálás kétféleképpen végezhető el:

1. Eljárás: IFC anyagok lecserélése meglévő Archicad építőanyagokra

Ennél az eljárásnál a program egyetlen Archicad építőanyagot rendelt hozzá az összes importált IFC elemhez. Ez az alapértelmezett építőanyag a lenti legördülő panelen választható ki. Nem jönnek létre új építőanyagok.

Szükség esetén ez az alapértelmezett beállítás módosítható az Anyagmegfeleltetés funkcióval. Ehhez lásd: Alapért. anyag felülírása a megfeleltetéssel (lentebb).

2. eljárás: Archicad Jellemzők létrehozása IFC anyagokból

A program minden egyes IFC anyag esetén új Archicad építőanyagot hoz létre a lent kiválasztott alapértelmezett építőanyag másolásával.

Az új építőanyag

•elnevezése az IFC anyag Név paramétere alapján történik

•színét az IFC anyag Szín paramétere határozza meg

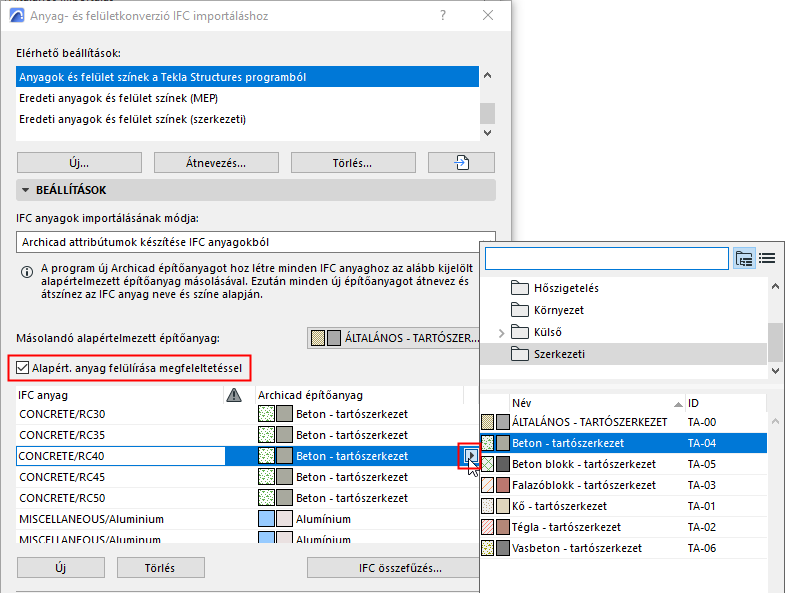

Alapért. anyag felülírása a megfeleltetéssel

Jelölje be ezt a négyzetet, ha az egyes anyagokat kézzel kívánja leképezni a legördülő menüben hozzárendelt alapértelmezett építőanyag használata helyett.

IFC anyagok hozzáadása a leképezési listához:

•Kattintson az Új gombra, vagy

•Kattintson az IFC összefűzés lehetőségre, és keresse meg az IFC fájlt. A fájl IFC anyagai felkerülnek a listára.

Megjegyzés:

–Néhány alapértelmezett IFC fordítóhoz az importálás számára előre megadott leképezési szabályok tartoznak, amelyek beállításai tetszés szerint bővíthetők vagy szerkeszthetők. Javasoljuk, hogy módosítás előtt duplikálja az alapértelmezett fordítót.

–Ezek a leképezési táblák nem importálhatók vagy exportálhatók külön (pl. xml típusú) fájlként, csak a fordító fájllal együtt.

Anyagszínek felülírása az IFC elem geometriafelületeivel

Az IFC modellekben lévő IFC elemeknek két színe lehet: az anyag színe és egy kiegészítő, a felületgeometriához tartozó szín.

Ha bejelöli az Anyagszínek felülírása négyzetet, az Archicad az IFC elem felület geometriájához rendelt színt használja a felület attribútumainak meghatározásakor.

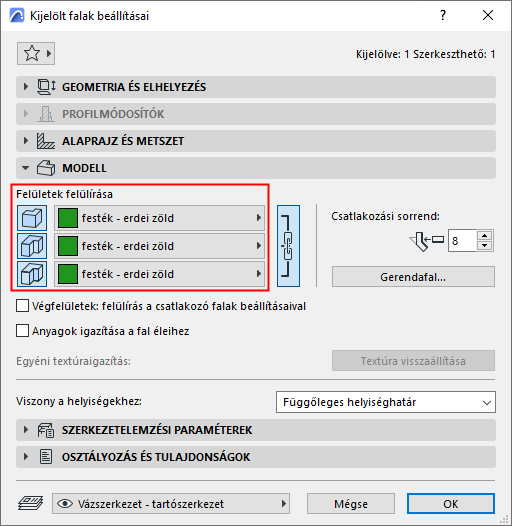

Az Archicadben így létrehozott felületi felülírások ellenőrzéséhez és módosításához nyissa meg a megfelelő Elembeállítások párbeszédablakban lévő Modell panelt.
