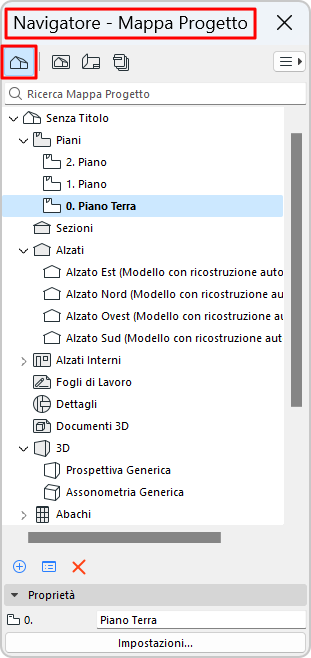

Struttura ad albero dei punti di vista del progetto, organizzati in cartelle. Le icone dei punti di vista (nel Navigatore e nella barra delle schede) sono nere.
Usare il campo di ricerca per individuare i contenuti per nome.
Cosa sono i Punti di vista?
Un Punto di Vista rappresenta una finestra su una particolare porzione del progetto.
I punti di vista sono elencati nella Mappa Progetto del Navigatore, organizzati in cartelle (una cartella con un nome per ciascun tipo di punto di vista).
Nota: una volta salvate le impostazioni di un punto di vista, viene creata una vista (e aggiunta alla View Map) che può quindi essere inserita in un Layout.
Cartelle della Mappa Progetto
Queste cartelle costituiscono una lista prefissata di categorie di contenuti in cui non è possibile aggiungere o cancellare cartelle.
Piani
La cartella Piani contiene tutti i piani definiti nel progetto.
Nota: nella Mappa Progetto, l'ID Piano non è editabile. L'ID del Piano è identico al suo Numero di Piano, che deve essere impostato nelle Impostazioni Piano.
Sezioni, Prospetti, Prospetti interni, Fogli di lavoro, Dettagli e Documenti 3D
Cartelle contenenti punti di vista corrispondenti.
Vedere Le Viste Modello di Archicadper informazioni su ciascuno di questi tipi di punti di vista.
3D
Contiene le proiezioni 3D e i percorsi delle telecamere.
•Vengono fornite due proiezioni predefinite: Prospettiva Generica e Assonometria Generica.
•Quando posizionate delle camere nel progetto, i loro nomi appaiono nella cartella 3D, raggruppati sotto percorso.
Vedere Impostazioni Strumento Telecamera.
Abachi
Contiene gli schemi interattivi (Elementi, Componenti, Superfici) creati come parte della documentazione del progetto. Usare gli abachi come base per ordinare gli elementi di costruzione dai produttori e per controllare la coerenza degli elementi in base a una serie di criteri.
Vedere Abaco interattivo.
Indici Progetto
Per esempio: indici della lista delle viste, foglio di layout, lista dei disegni.
Vedere Indici Progetto.
Liste
Schemi predefiniti delle liste per Elementi, Componenti e Zone
Info
Note Progetto e Resoconto (disponibili anche dal menu Finestra)
Per altre informazioni, vedere Note Progetto e Finestra Resoconto Sessione.
