Per creare una Ruled shell con il metodo d'immissione semplice, si definiscono due profili su due piani paralleli. Con questo metodo di immissione:
•Il primo profilo è sempre una forma a volta.
•Il secondo profilo è sempre una linea dritta.
Qui si inserirà una Ruled shell a volta sopra a questo complesso di muri.
1.Scegliere il metodo geometria Ruled dello strumento shell e il metodo di immissione semplice.
Sulla Pianta:

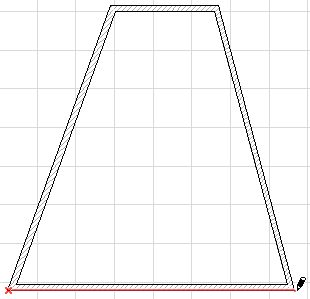

2.Fare clic su ciascuna estremità del segmento di muro inferiore per definire la larghezza del primo profilo a volta.

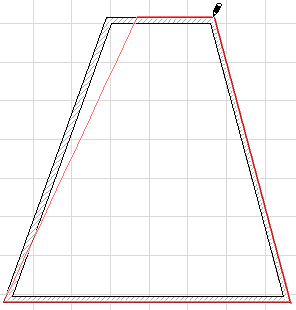

3.Trascinare il cursore sul segmento di muro opposto, e fare clic su ciascuna delle estremità di tale muro per definire la larghezza del secondo profilo in linea retta.

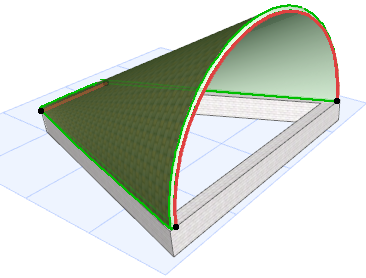

4.La Ruled shell a volta è completata. Osservarlo in 3D.
Nella Finestra 3D:

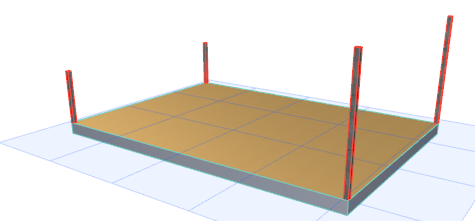

Qui posizioneremo una Ruled shell a volta sopra a due paia di pilastri di altezze diverse.
1.Scegliere il metodo geometria Ruled dello strumento shell e il metodo di immissione semplice.

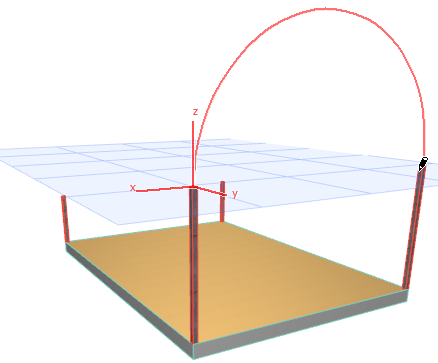

2.Fare clic sui due pilastri più alti per definire la larghezza del primo profilo a volta.

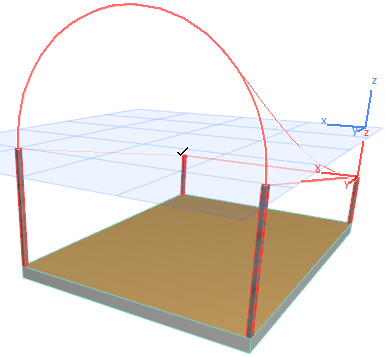

3.Trascinare il cursore sul pilastro più basso opposto e fare clic sui due pilastri più bassi per definire la larghezza del secondo profilo in linea retta.

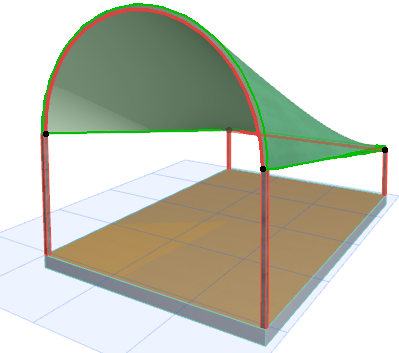

4.La Ruled shell a volta è completata. Osservarlo in 3D.
