Visualizzazione Forometria in 3D

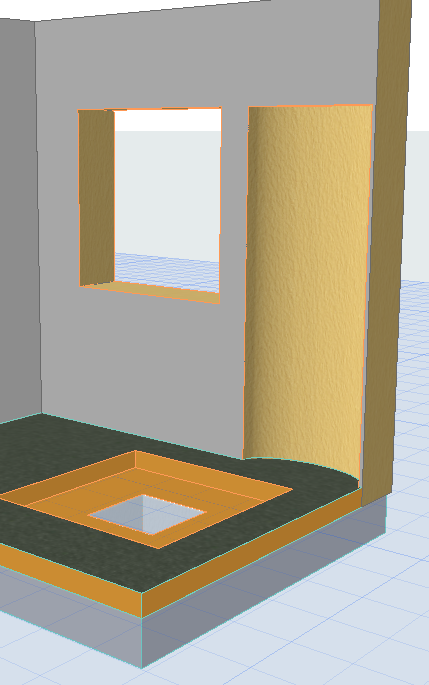

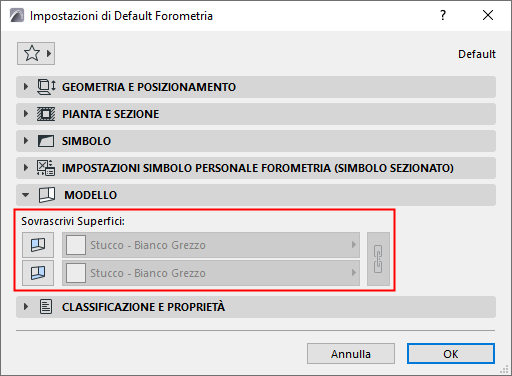

Per impostazione predefinita: la Forometria visualizza la superficie dell'elemento ospite, senza sovrascrittura.
Sovrascrivi Superficie Apertura
Se necessario, è possibile applicare una superficie diversa per l'estrusione e/o alle estremità della Forometria.
•Estrusione: i lati del corpo della Forometria, dove taglia gli elementi ospitanti
•Estremità: una o due estremità di un corpo di forometria limitato, dove incontra ma non taglia l'elemento ospitante (per esempio, nicchia o incavo).
1.Selezionare l'Apertura
2.Aprire il controllo Sovrascrivi superfici
•nella Palette Informazioni, o
•nel Pannello modello delle impostazioni Forometria
3.Attivare il commutatore della superficie delle estremità e/o della superficie di estrusione
4.Dal menu di scelta rapida, selezionare la superficie desiderata.
Nota: fare clic sull'icona catena ("Collega Superfici") per applicare la stessa superficie alle estremità e all'estrusione.

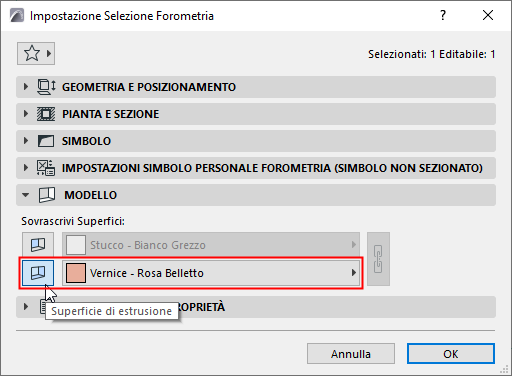

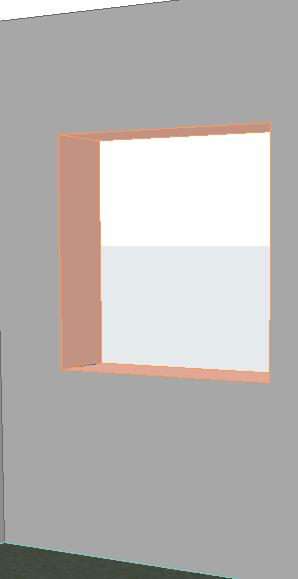

Sovrascrittura Superficie Apertura - Estrusione

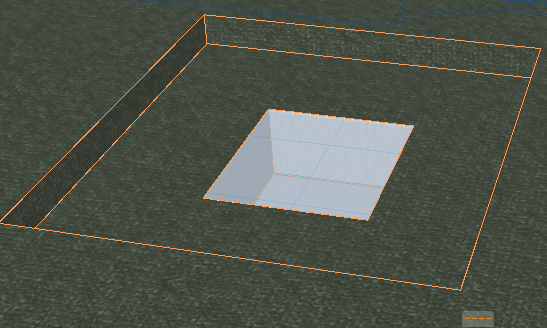

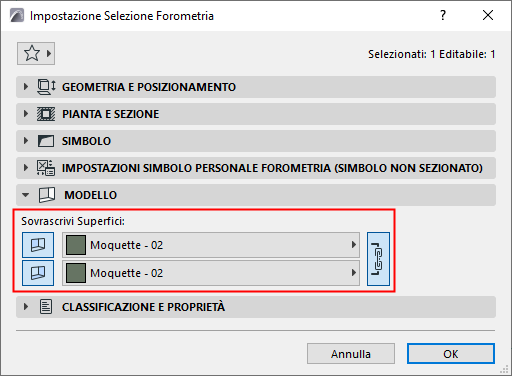

Sovrascrittura Superficie Apertura - Estrusione e estremità
