Elementi di Libreria compatibili con MEP

Le Parti della libreria compatibili con il MEP (con collegamenti intelligenti per l'utilizzo in sistemi di condotti, tubi e cablaggi) si trovano nelle seguenti Librerie:

•la Libreria MEP

•la normale Libreria di Archicad

•nella Libreria MEP su BIMcomponents.

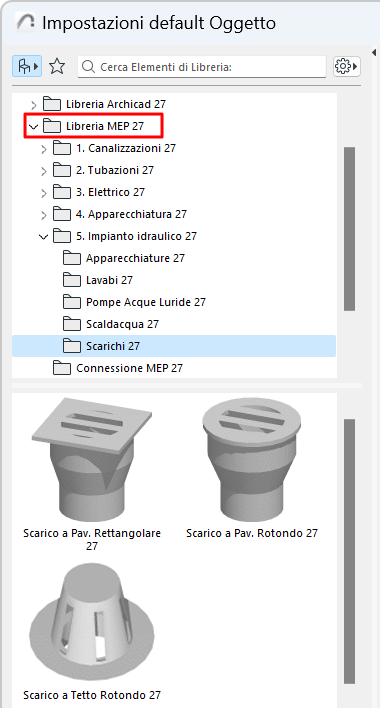

Libreria MEP

La Libreria MEP contiene elementi MEP appositamente configurati che si possono posizionare utilizzando gli strumenti Accessorio, Equipaggiamento e Terminale - questi possono essere utilizzati per iniziare e terminare percorsi MEP.

Vedere Posiziona Terminale, Accessorio o Apparecchiatura.

Oggetti MEP compatibili nella Libreria Archicad

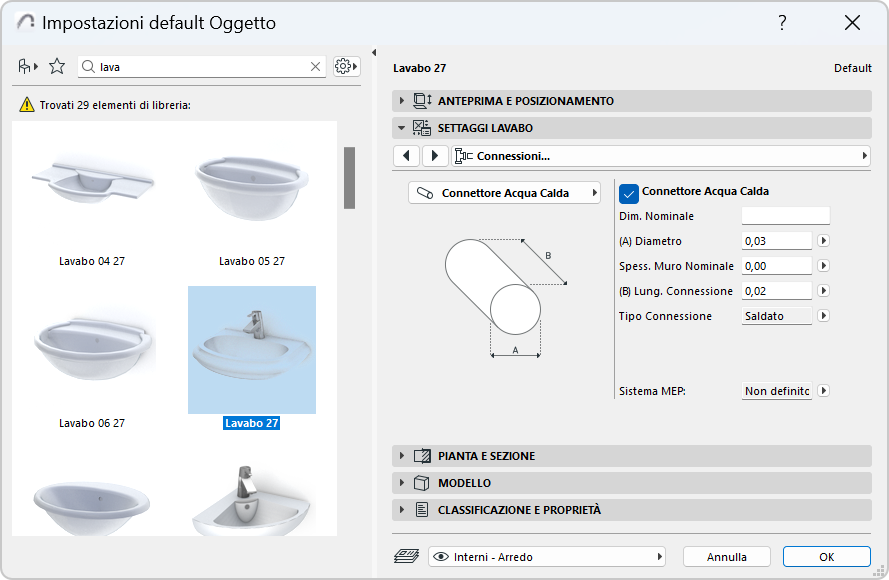

Molti elementi comuni della Libreria Archicad, come questo lavello, includono impostazioni di connessione compatibili con il MEP, che consentono di collegarli a un percorso MEP:

Visualizzazione delle porte di connessione MEP sugli Elementi di Libreria

1.Andare a Documento > Vista modello > Vista e Opzioni Modello.

2.Aprire il pannello Impostazioni vari per Elementi di libreria.

3.Attivare Opzioni Vista Modello per Connessioni MEP agli oggetti.

Opzioni Vista Modello: Mostra o Nascondi Collegamenti MEP sugli Elementi di Libreria

Tipo Elemento degli Oggetti compatibili MEP: Oggetto o Attrezzatura

Per impostazione predefinita, gli oggetti compatibili MEP della Libreria Archicad vengono posizionati con lo Strumento Oggetto e quindi il loro tipo di elemento è "Oggetto".

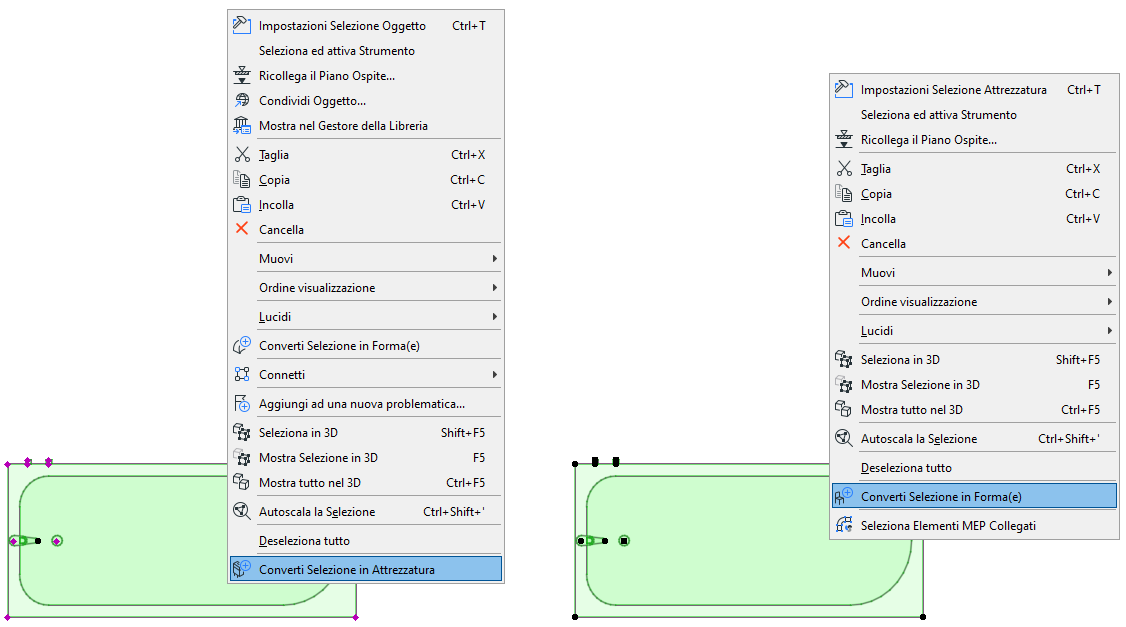

Per un oggetto MEP selezionato: cambiare il tipo di oggetto in Attrezzatura (o tornare a Oggetto) utilizzando i comandi del menu contestuale.
