Modificare graficamente un Percorso

Per qualsiasi elemento selezionato del Percorso: fare clic su un bordo, un nodo o una linea di riferimento per accedere ai comandi della Pet Palette.

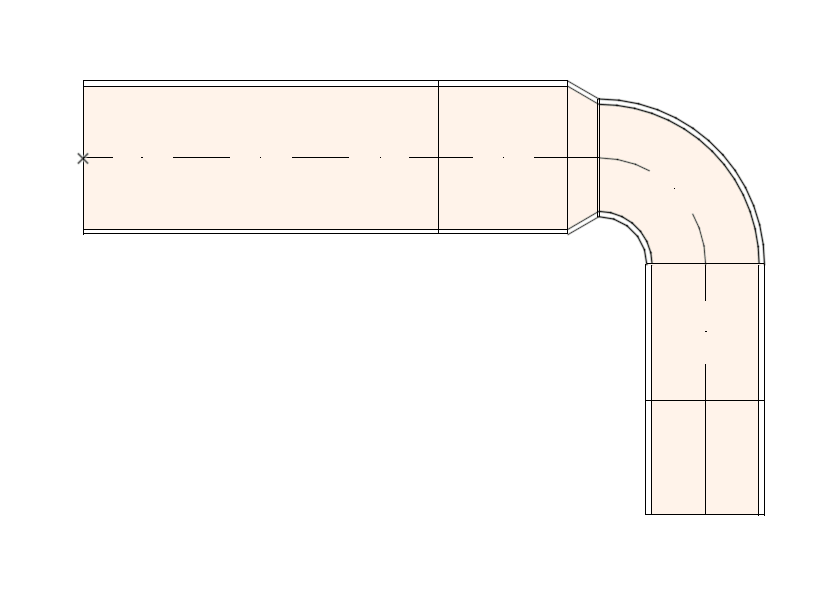

Inserisci nuovo nodo

Dalla linea di riferimento:

1.Scegliere Inserisci nuovo nodo.

2.Trascinare per creare un nuovo nodo e modificare la forma del Percorso.

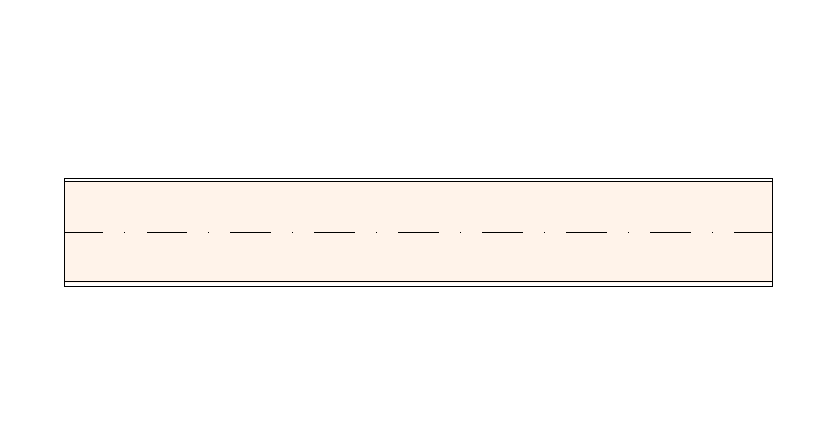

Muovi Nodo

Disponibile per un nodo tra due segmenti rettilinei adiacenti.

Trascinare il nodo di connessione o inserire i valori nell'Ispettore. Questo modifica la lunghezza del segmento.

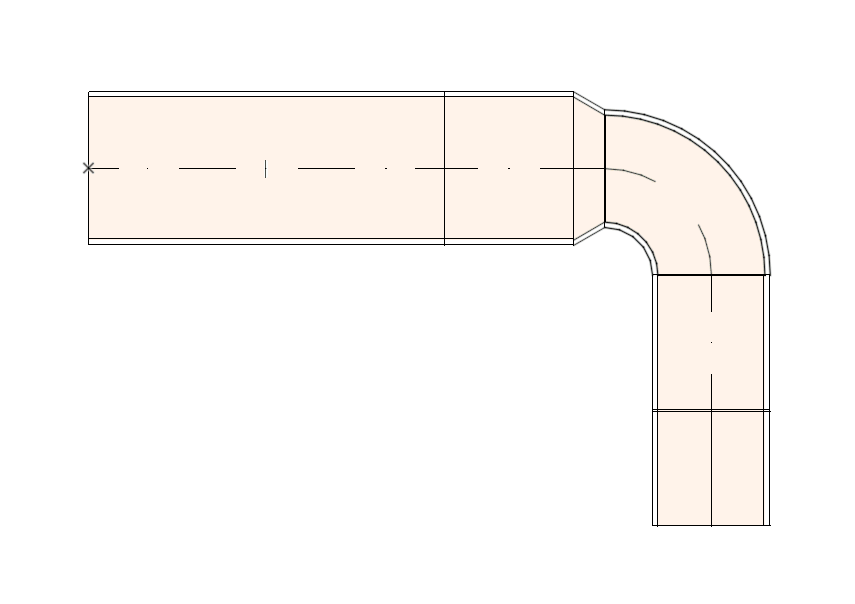

Elevazione Percorso (Pianta)

Immettere il valore di innalzamento voluto per il Percorso.

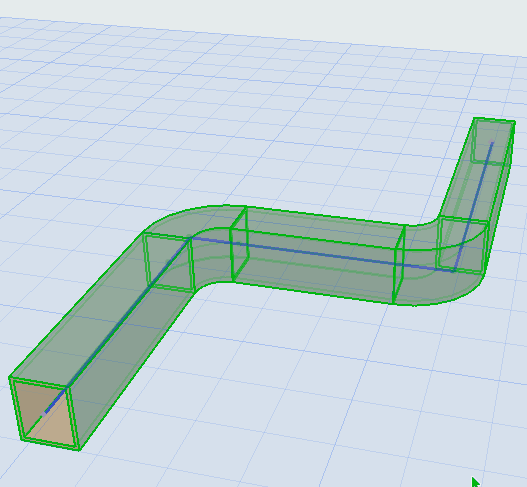

Eleva Percorso (3D)

Usare il comando Trascina per modificare l'elevazione del Percorso sull'asse Z.

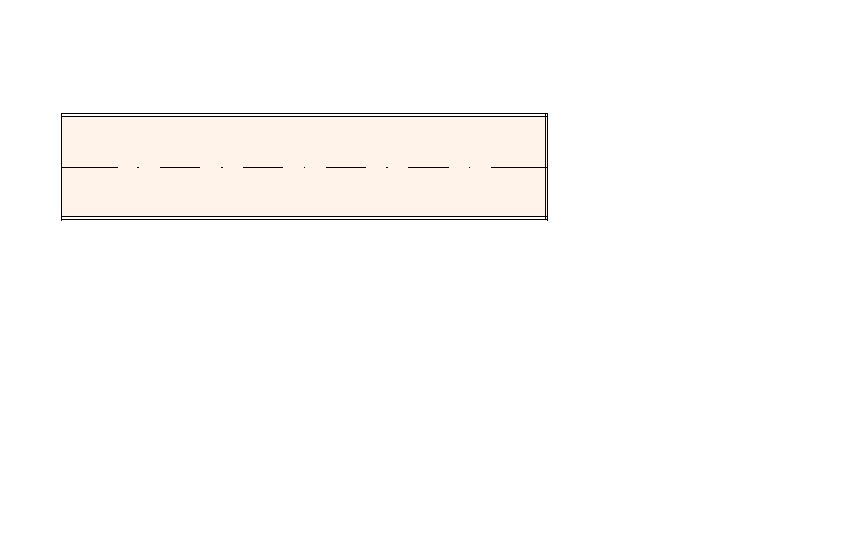

Prosegui Percorso

Disponibile all'estremità di un elemento diritto non connesso.

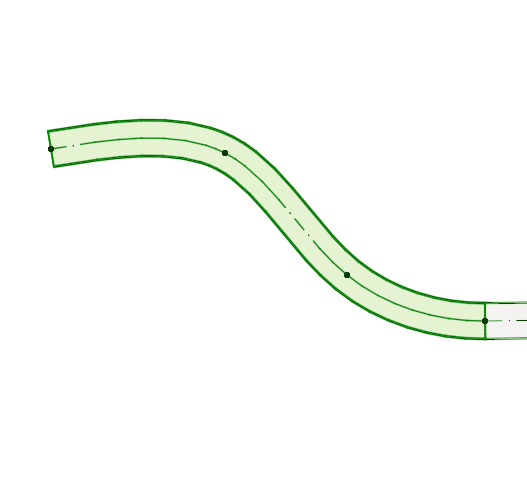

Conduttura Flessibile: Muovere un nodo

Fare clic su un nodo della Conduttura Flessibile.

Scegliere Sposta sotto-elemento, quindi trascinare il nodo.

Conduttura Flessibile: Inserire un nuovo nodo

Fare clic sulla linea centrale della Conduttura Flessibile.

Scegliere Sposta sotto-elemento, quindi fare clic sulla linea centrale per creare un nuovo nodo.

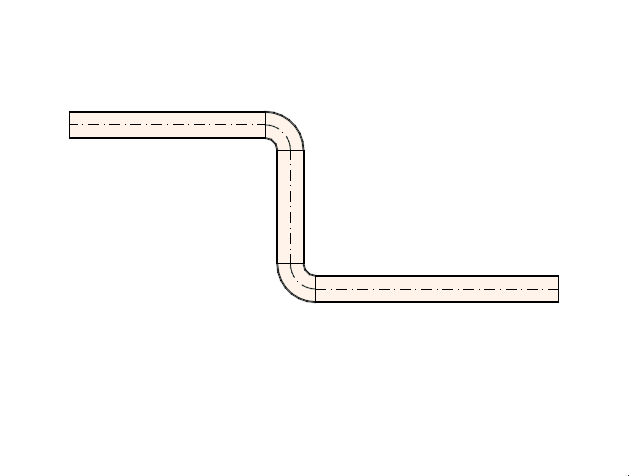

Offset segmento

1.Selezionare l'elemento.

2.Fare clic sulla linea centrale/asse.

3.Dalla pet palette, selezionare "Offset segmento" per spostarlo.

Nota: non è disponibile per i percorsi collegati ai raccordi.

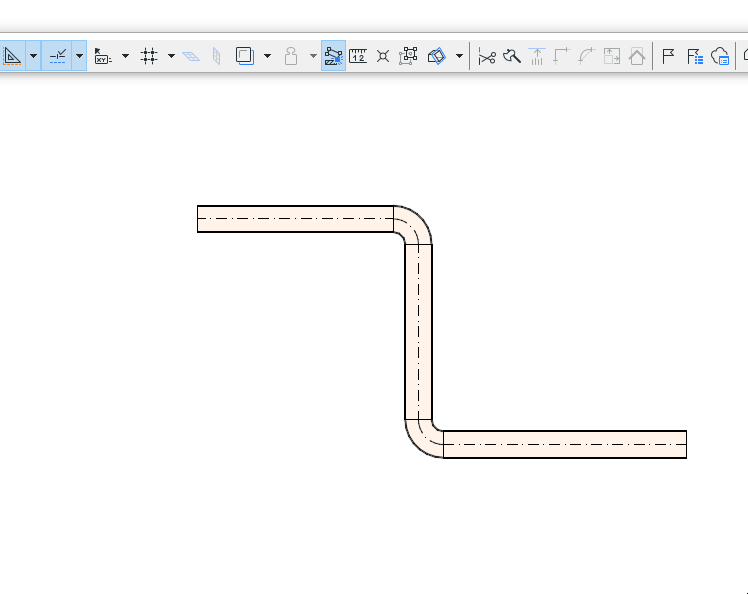

Dividi Percorso MEP

1.Selezionare il percorso che si vuole dividere.

2.Scegliere il comando Edita > Modifica > Dividi, o l'icona accetta dalla Barra degli Strumenti.

3.Disegnare una linea di divisione temporanea.

Nota: nella Finestra 3D viene visualizzato come feedback un piano di divisione rosso.

4.Fare clic su una delle due parti della linea/arco di taglio con il cursore a forma di Occhio.

5.Gli elementi dalla parte indicata con il clic rimarranno selezionati, mentre gli elementi dalla parte dalla parte opposta verranno deselezionati.
