Ai fini della valutazione energetica, le zone di Archicad vanno raggruppate assieme in “blocchi termici”. I Blocchi termici sono assiemi di uno o più ambienti o spazi di un edificio aventi requisiti simili di riscaldamento o di raffreddamento - detti anche requisiti di controllo termostatico. I Blocchi termici sono rappresentati da gruppi di zone 3D nel Modello energetico dell'edificio di Archicad.
La scheda Blocchi termici della palette Revisione modello elenca i blocchi termici con le loro proprietà rilevanti.
Nella vista albero, gli utenti possono anche vedere le Zone che costituiscono i blocchi termici, selezionando la freccia dell'elenco a discesa accanto al nome del blocco termico. Se un blocco termico è selezionato, le sue proprietà sono visualizzate in fondo alla scheda, nella sezione Proprietà blocco termico.

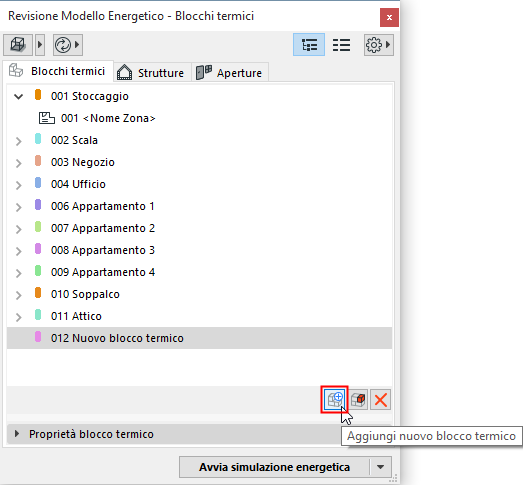

Usare il pulsante Aggiungi nuovo blocco termico per creare un nuovo blocco termico. Il nome e l'ID del nuovo blocco termico possono essere immessi nell'elenco.
Per assegnare le Zone al blocco termico:
•Trascinare Zone 3D nel blocco termico (in vista albero)
•Usare Trova e seleziona per selezionare zone e aggiungere zone al blocco termico (in vista elenco)
Nota: non è necessario che le zone raggruppate in un singolo blocco termico siano contigue.
Dati dei blocchi termici

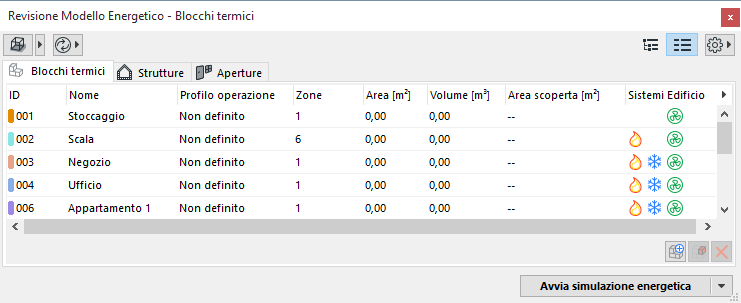

La scheda Blocchi termici può essere visualizzata in formato tabella o come struttura ad albero. In questa scheda si trovano due tipi di dati:
•I tipi di dati del modello di Archicad (provenienti direttamente dal BIM):
Nel caso dei blocchi termici: Numero di Zone, Area pavimento, Volume, Area scoperta
•Tipi di dati aggiuntivi (assegnati dall'utente ai singoli elementi dell'elenco Blocchi termici):
ID e Nome del blocco termico, Profilo operazione, Sistemi Edificio.
Vedere Impostazioni delle proprietà dei blocchi termici (Valutazione Energetica).
