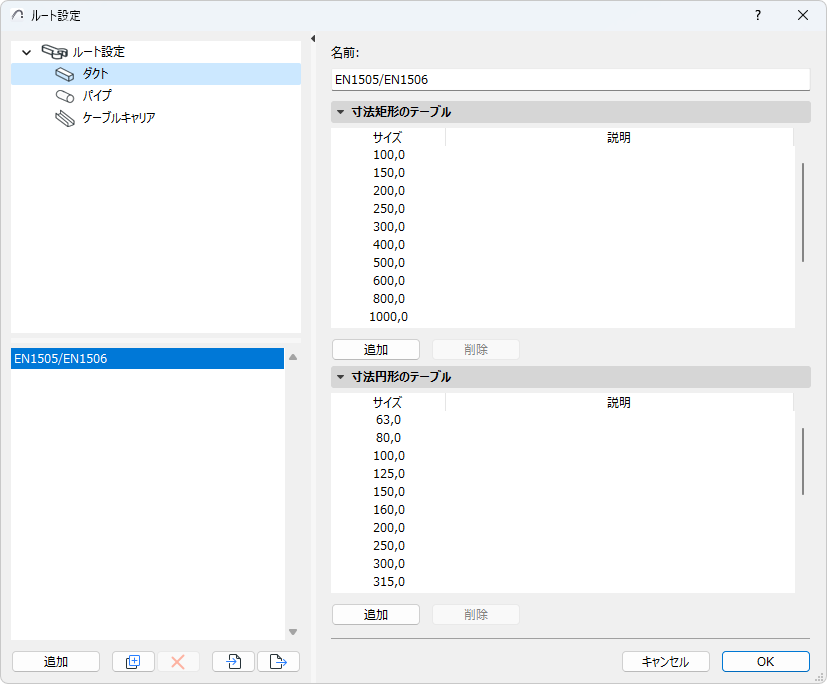

このダイアログは、[オプション]→[プロジェクト設定]→[ルート設定]にあります
（表示されない場合は、MEP作業環境プロファイルを選択します。「MEP作業環境の適用」を参照してください）。
MEPモデルのダクト、パイプ、ケーブルキャリアセグメントに寸法のテーブルを設定するには、ルート設定を使用します。
寸法のテーブルは、セグメントタイプごとに必要な数だけ作成することができます。

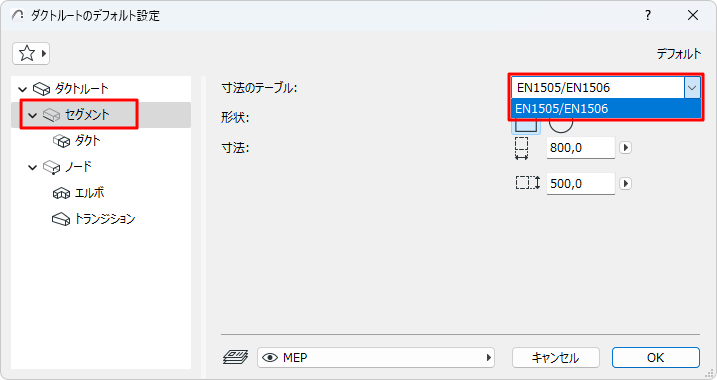

次に、対応するルートセグメントの設定で、必要なテーブルを選択します。

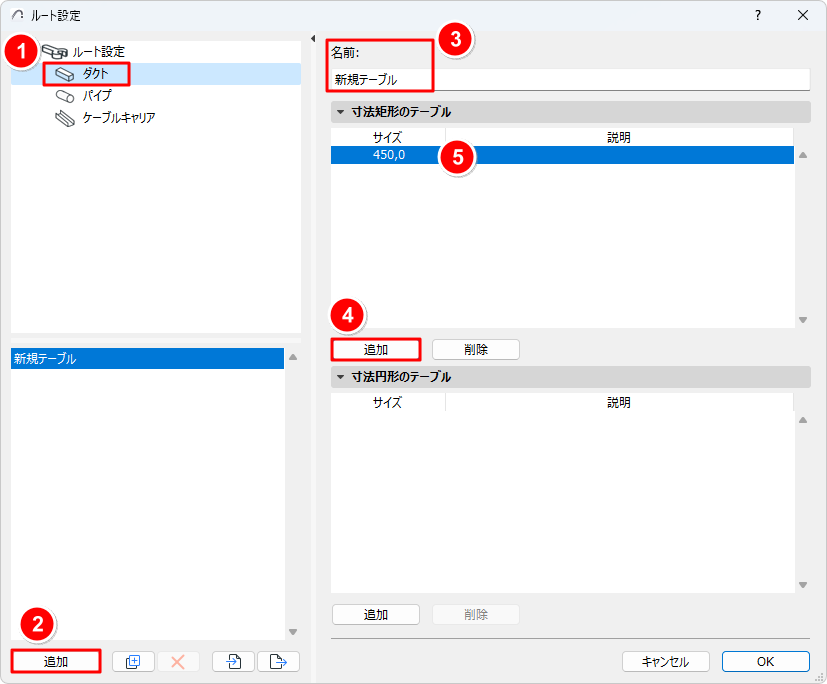

寸法のテーブルの新規作成
1.ルート設定の左側で、セグメントタイプ（ダクト、パイプ、ケーブルキャリア）を選択します。
2.[追加]または[複製]ボタンをクリックします。
3.右側で、新しいテーブルの名前を入力します。
4.[追加]をクリックします。
5.寸法と任意の説明を入力します。寸法は自動的に昇順にソートされます。

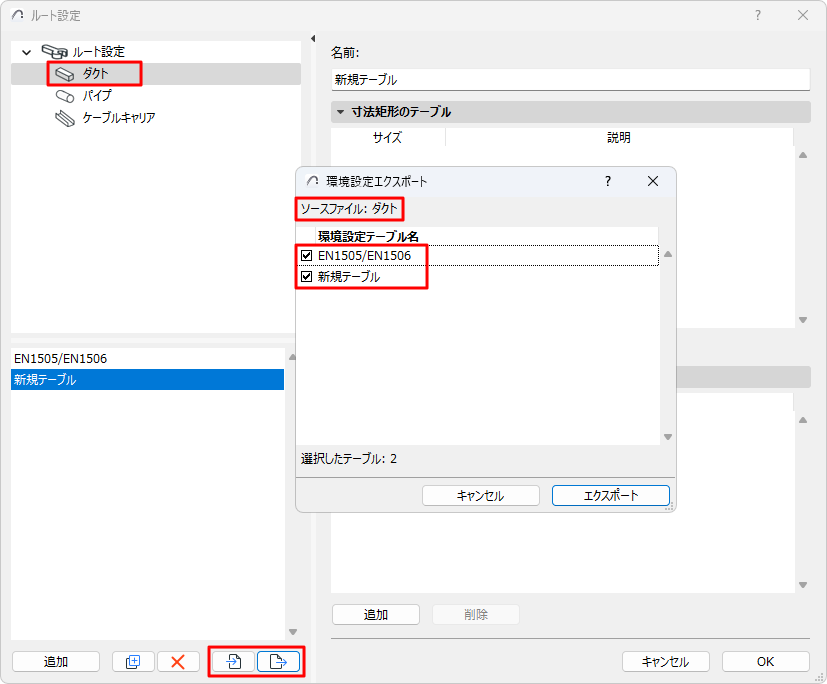

[インポート]ボタンと[エクスポート]ボタンを使用して、選択したセグメントタイプの1つまたは複数の寸法テーブルをxmlファイルで共有することができます。
