MEP 시스템은 MEP 경로 및 MEP 라이브러리 요소를 표시하는 데 사용되는 채우기, 선 및 표면질이 저장된 집합입니다.
MEP 시스템은 Archicad 프로젝트의 속성입니다.
•각 경로에는 경로 설정 대화상자 상단에서 MEP 시스템을 할당합니다. 참조 경로 설정 - 메인 페이지.
•Archicad 라이브러리에서 MEP 호환 객체 탭 페이지에서 터미널, 보조 객체 및 장비에 MEP 시스템을 할당합니다.
MEP 시스템 속성 정의 또는 편집

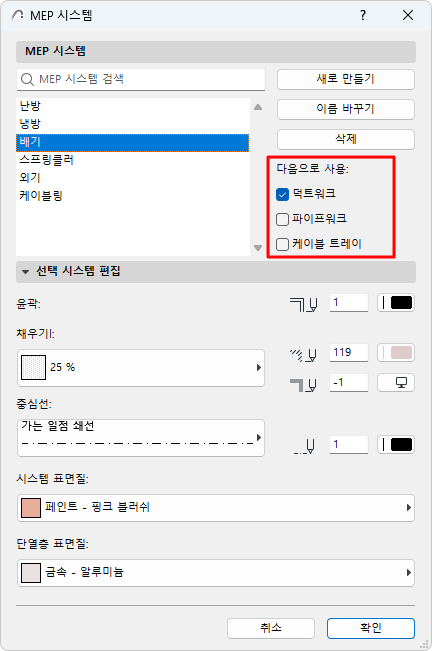

다음에서 MEP 시스템을 정의하거나 편집하세요.
•디자인 > MEP 시스템
•옵션 > 요소 속성 > MEP 시스템
(또는 MEP 엔지니어링 툴바에서 MEP 시스템 단축키를 사용하십시오.)
미리 정의된 MEP 시스템을 사용하거나 편집하거나 새 시스템을 생성하세요.
다음으로 사용: 이 MEP 시스템을 사용해야 하는 경로 유형을 하나 이상 선택합니다.
•덕트워크
•파이프워크
•케이블 트레이
이 다음으로 사용 정의에 따라 경로 설정 대화상자 상단에서 해당 경로 요소 유형에 대해 MEP 시스템을 사용할 수 있습니다.
컨트롤을 사용하여 현재 MEP 시스템에 대한 채우기, 선 및 표면질을 설정합니다.
