Optymalizuj Linie i Wypełnienia w oknach rysunkowych
Szereg funkcji Archicada pozwala na tworzenie "rozbitych" elementów. Detale, Obszary 2D oraz Przekroje w trybie Rysunku składają się z elementów 2D (linii i wypełnień) utworzonych na podstawie elementów konstrukcyjnych Modelu. Importowane do Archicada pliki DWG również składają się (częstokroć z bardzo wielu) linii i wypełnień.
W oknach rysunkowych czasami zachodzi potrzeba dopracowania ich zawartości przed publikacją. Rozbite elementy wygenerowane na podstawie modelu mogą często zawierać zbędne elementy (zbędne lub nakładające się linie i wypełnienia), które utrudniają dalszą edycję rysunku.
Dogodnym rozwiązaniem jest skorzystanie z funkcji Optymalizacji Linii i Wypełnień.
Optymalizacja Linii i Optymalizacja Wypełnień to dwie odrębne funkcje uruchamiane niezależnie od siebie. Zaznacz elementy, a następnie uruchom jedną z tych funkcji (Edycja > Zmiana Geometrii > Optymalizacja Linii/Wypełnień...). Te dwa polecenia zostały w skrócie opisane poniżej:.
Zaznacz w oknie przynajmniej dwa elementy linearne, które chciałbyś poddać procesowi Optymalizacji Linii. Do elementów linearnych zaliczamy linie, polilinie, łuki i okręgi.
Uwaga: Optymalizacja Linii nie wpływa na elementy posiadające strzałki.
Polecenie Optymalizacja Linii (Edycja > Zmiana Geometrii > Optymalizacja Linii) uruchamia Kreatora Optymalizacji Linii.
To polecenie jest także dostępne w pasku narzędzi Edytuj Elementy.
Klikając przycisk Następne> u dołu każdej strony Kreatora wybierz opcje optymalizacji, którym chcesz poddać zaznaczone elementy.
Więcej szczegółów, patrz Ustawienia Optymalizacji Linii.
Na ostatniej stronie kliknij przycisk “Optymalizuj” aby rozpocząć proces Optymalizacji Linii.

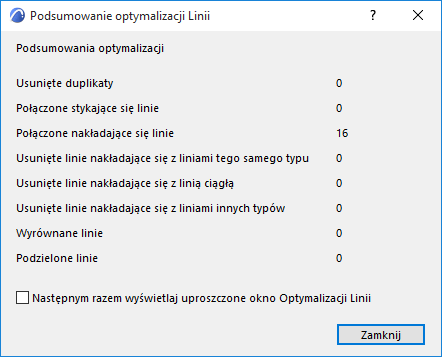

Po zakończeniu Optymalizacji zostanie wyświetlone okno podsumowania zawierające listę elementów, które zostały usunięte lub połączone w trakcie procesu Optymalizacji Linii.
U dołu tego okna znajduje się opcja Następnym razem wyświetlaj uproszczone okno Optymalizacji Linii, która pozwala na pominięcie kolejnych stron Kreatora przy następnym wywołaniu polecenia Optymalizacja Linii.
Okno Optymalizacji Linii zawiera te same opcje co Kreator, jednak są one zgrupowane w jednym oknie dialogowym.
W bieżącym oknie zaznacz przynajmniej dwa wypełnienia, które chciałbyś poddać procesowi Optymalizacji Wypełnień.
Polecenie Optymalizacja Wypełnień (Edycja > Zmiana Geometrii > Optymalizacja Wypełnień) otwiera okno Ustawienia Optymalizacji Wypełnień.
