Utworzenie Zaokrąglenia lub Ścięcia

Użyj polecenia Edycja > Zmiana geometrii > Zaokrąglenie/Ścięcie, aby zaokrąglić lub ściąć miejsce przecięcia dwóch prostych linii/polilinii, ścian, lub narożnik (narożniki) elementu wielobocznego.

Informacje na temat specjalnych opcji zaokrąglenia/ścięcia dostępnych w przypadku Kształtów, zobacz Podstawowa edycja kształtów: Zaokrąglenie/ścięcie kształtu.

Aby otworzyć okno dialogowe Zaokrąglenie/Ścięcie, należy zaznaczyć dwie linie lub element wieloboczny.

Następnie:

•Wybrać polecenie Edycja > Zmiana geometrii > Zaokrąglenie/Ścięcie lub

•jeżeli zaznaczony element jest wielobokiem, wybrać ikonę Zaokrąglenia/Ścięcia w palecie pomocniczej.

Wybrać jedną z opcji: Zaokrąglenie lub Ścięcie:

•Zaokrąglenie łączy końcowe punkty dwóch prostych segmentów przy pomocy łuku.

•Ścięcie łączy końcowe punkty dwóch prostych segmentów przy pomocy prostego segmentu, poprzez odcięcie narożników.

•Wpisać promień dla zaokrąglenia/ścięcia. (Wielkość Ścięcia określana jest poprzez promień łuku, którego utworzony odcinek byłby cięciwą.)

Uwaga: Jeżeli promień zaokrąglenia łuku przekracza odległość do najbliższego wierzchołka, promień zostanie automatycznie ograniczony tak, aby łuk zaokrąglenia zawierał najbliższy wierzchołek.

•Kliknij OK.

Uwaga: Polecenia Zaokrąglenie, Ścięcie oraz Przecięcie nie będą aktywne dla elementów pogrupowanych, chyba że wskazano polecenie Zawieś grupowanie.

Zobacz Zawieś grupowanie.

Zastosuj do wszystkich narożników

Aby zastosować ścięcie/zaokrąglenie do wszystkich narożników zaznaczonego wieloboku, wybierz opcję Zastosuj do wszystkich narożników.

Uwaga: Opcja ta może być stosowana tylko jeżeli zaznaczony element jest wielobokiem.

Jeżeli został zaznaczony element wieloboczny, a następnie wybrano polecenie Edycja > Zmiana geometrii > Zaokrąglenie/Ścięcie, opcja ta zostaje wybrana domyślnie i nie można jej zmodyfikować; zaokrąglenie/ścięcie zostanie zastosowane w przypadku wszystkich wierzchołków.

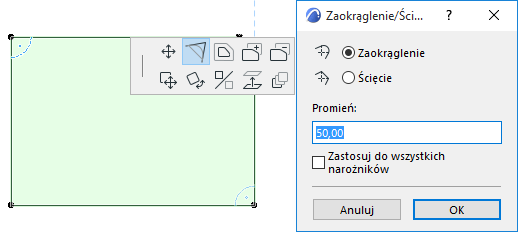

Aby zastosować zaokrąglenie/ścięcie w przypadku pojedynczego wierzchołka wieloboku, kliknij ten wierzchołek i użyj polecenia z palety pomocniczej, aby otworzyć okno dialogowe funkcji Zaokrąglenia/Ścięcia.
