Uwaga: Metryczka strefy jest domyślnie wyłączona. (Począwszy od Archicada 25, zamiast tego strefy są wstawiane z etykietami stref).

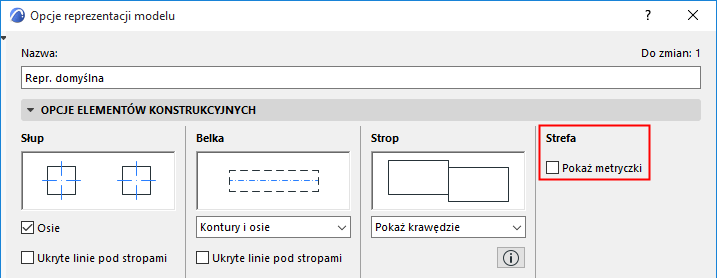

Aby wyświetlić metryczki stref w projekcie, należy zaznaczyć pole Pokaż metryczki stref w menu Dokument > Widok modelu > Opcje reprezentacji modelu (panel Opcje elementów konstrukcyjnych).
Metryczki Stref są interaktywnymi, parametrycznymi Obiektami GDL, których wygląd i zawartość mogą być dostosowane do potrzeb architekta. Są one przechowywane w Bibliotece Archicada.
Metryczka Strefy wyświetlana dla danej strefy zależy od Kategorii do której przypisana jest strefa.
Zobacz Kategorie stref.
Metryczka Strefy zawiera tekstowe informacje dotyczące strefy takie jak: nazwę, numer, powierzchnię oraz inne opcjonalne parametry; dokładna treść Metryczki strefy zależy od parametrów, które zawiera panel Metryczka strefy okna dialogowego Ustawień strefy.
Zobacz Ustawienia narzędzia strefa.

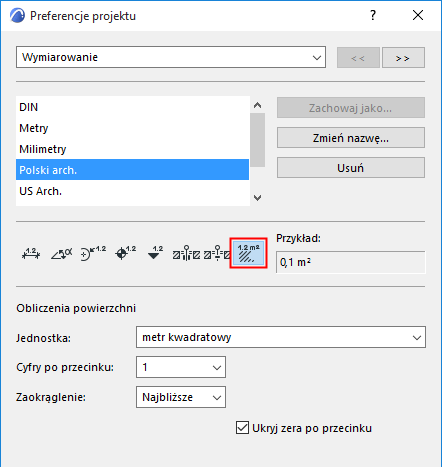

Uwaga: Aby ustawić jednostki do wyświetlania Powierzchni strefy, użyj menu Opcje > Preferencje Projektu > Wymiarowanie i wybierz jednostki Zliczania powierzchni.

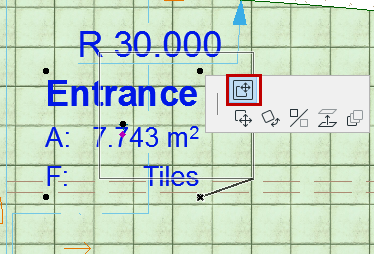

Przesuwanie Metryczki strefy
Metryczka strefy może zostać przesunięta niezależnie od Strefy:
•Kliknij wierzchołek Metryczki strefy.
•Wybierz polecenie Przesuń pod-element z Palety pomocniczej.
•Przeciągnij metryczkę strefy.
Punkt odniesienia strefy (tylko dla metryczki strefy)
Jeżeli wstawisz Metryczkę strefy po uprzednim wybraniu jednej z metod automatycznego rozpoznawania, wewnątrz Strefy, w miejscu, które wskazano jako pierwsze przy rysowaniu jej powierzchni, pojawi się krzyżyk. Krzyżyk ten jest punktem odniesienia Strefy.
Punkt ten jest wykorzystywany przy rozpoznawaniu granicy strefy podczas późniejszych aktualizacji.
