Definicja poziomu szczegółowości obiektów MEP
|
Wybrany poziom szczegółowości 2D |
Domyślny LOD |
Zastępczy LOD 1 |
Zastępczy LOD 2 |
Zastępczy LOD 3 |
|
Pełne |
Pełne |
Średni |
Niski |
Prostokąt obrysu systemu 2D |
|
Średni |
Średni |
Niski |
Pełne |
Prostokąt obrysu systemu 2D |
|
Niski |
Niski |
Średni |
Pełne |
Prostokąt obrysu systemu 2D |
|
Wybrany Poziom szczegółowości 3D |
Domyślny LOD |
Zastępczy LOD 1 |
Zastępczy LOD 2 |
Zastępczy LOD 3 |
|
Pełne |
Pełne |
Uproszczone |
Schematyczne |
Nie pokazano 3D |
|
Uproszczone |
Uproszczone |
Schematyczne |
Pełne |
Nie pokazano 3D |
|
Schematyczne |
Schematyczne |
Uproszczone |
Pełne |
Nie pokazano 3D |
Dodatkowe komponenty/przypisania
•Dla obiektów MEP, Reprezentacja 3D wymaga użycia obiektu Połączenia MEP (który można znaleźć w menu Biblioteka MEP > Połączenie MEP), aby ułatwić automatyczne łączenie obiektów MEP.
•Komponent Połączenia MEP musi być przypisany do Szczegółowego modelu 3D.
•W przypadku Elementów bibliotecznych kanałów/rur z przepływem liniowym muszą istnieć co najmniej dwa (2) połączenia MEP przypisane do Szczegółowego modelu 3D. Muszą one zostać wstawione na jednej osi i być zwrócone w przeciwnych kierunkach.

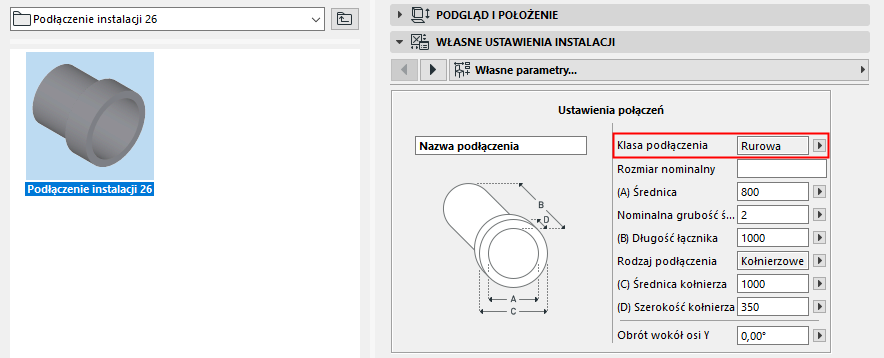

•Podczas tworzenia Elementu bibliotecznego MEP Kanał lub Rura należy upewnić się, że komponentowi Połączenie MEP przypisano odpowiednią klasę połączenia: Kanał lub rura.
