Tworzenie Drzwi i Okien

Uwaga: Część dodatku Library Part Maker. Zobacz Library Part Maker.

Definicja poziomu szczegółowości dla drzwi i okien

Początku kompnentów drzwi/okien

W przypadku Elementów bibliotecznych Drzwi i Okien stosuje się specjalną metodologię.

•Początki komponentów dla symboli drzwi/okien 2D muszą być wyrównane do środka otworu w ścianie drzwi/okna oraz do zewnętrznej krawędzi ściany, w której zostaną wstawione.

•Początki komponentów w modelach 3D drzwi/okien muszą być wyrównane do dolnej części środka otworu w ścianie drzwi/okien.

Symbol drzwi z początkiem komponentu w punkcie aktywnym

Definicja tolerancji dla drzwi/okien

Otwór w ścianie jest częścią ściany wyciętą w celu pomieszczenia całej konstrukcji drzwi/okna.

Szerokość otworu w ścianie jest równa sumie Szerokości wymiaru zestawu i Tolerancji w poziomie.

Wysokość otworu w ścianie jest równa sumie Wysokości wymiaru zestawu i Tolerancji w pionie

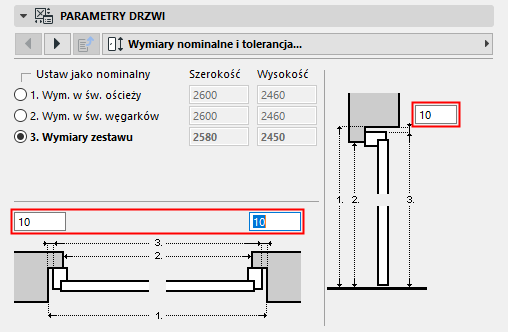

Wartości tolerancji w ustawieniach niestandardowych drzwi

Projektowe zasady tolerancji

Symbol 2D tolerancji musi być zawsze rysowany (przy użyciu narzędzi Archicad 2D) po lewej stronie symbolu 2D drzwi/okna, i mieć tę samą szerokość dla wszystkich używanych symboli 2D w Elemencie bibliotecznym drzwi/okna.

Symbole tolerancji 2D zostaną automatycznie dodane na prawej, górnej i dolnej krawędzi drzwi/okien oraz zostaną parametrycznie dopasowane do krawędzi otworu w ścianie. Model 3D zostanie utworzony automatycznie na podstawie szerokości tolerancji zdefiniowanej dla Symbolu 2D i grubości ramy drzwi/okna. Szerokość tolerancji i powierzchnie tolerancji zostaną automatycznie dodane do interfejsu użytkownika drzwi/okna jako wartości parametryczne.

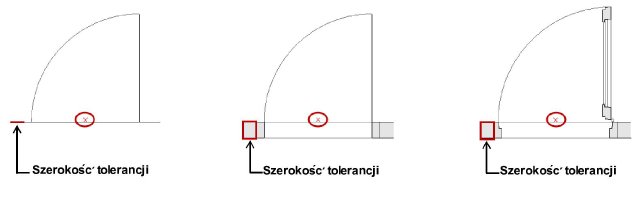

Tolerancja wyświetlana przy niskim, średnim i pełnym przypisaniu LOD

Linie otwierania, zawiasy i uchwyty

Zasady projektowania linii otwierania, zawiasów i uchwytów

LPM umożliwia definiowanie dowolnej liczby i kierunków linii otwierania i/lub symboli operacji otwierania w modelach 3D za pomocą narzędzi 3D Archicada. Linie otwierania 3D można zdefiniować za pomocą narzędzia Kształt (ustawionego na metodę Geometria linii).

Do definiowania stałych opisów tekstowych można również użyć np. Elementu bibliotecznego tekstu 3D (ze standardowej biblioteki Archicada).

Biorąc pod uwagę zróżnicowane standardy dotyczące kierunku linii otwierania, LPM zapewnia dwa (2) zestawy przypisań, które określają orientację linii otwierania jako "Zawiasy" lub "Uchwyt".

Funkcja Orientacja linii otwierania (dostępna w opcjach widoku modelu i interfejsie użytkownika Elementu bibliotecznego) umożliwia użytkownikowi w razie potrzeby odwrócenie ich położenia.

Położenie zespołu uchwytu drzwi/okna

Należy pamiętać, że opcja montażu uchwytu 3D jest dostępna tylko dla LOD „Szczegółowy model 3D".

LPM umożliwia zdefiniowanie dowolnej liczby i kierunków montażu uchwytów, oddzielnie dla wewnętrznej i zewnętrznej powierzchni otworu. Typ zespołu uchwytu można wybrać spośród standardowych typów Archicada lub dowolnych niestandardowych komponentów Elementu bibliotecznego uchwyt (w załadowanych bibliotekach).

Zasady projektowania rozmieszczenia uchwytów

Użyj linii 3D, którą można zdefiniować za pomocą narzędzia Kształt (ustawionego na metodę Geometria linii)

Definicja (linia Kształt)

Początek Kształtu

Początek Kształtu zostanie użyty jako punkt wstawienia (w przestrzeni 3D, więc linia kształtu musi być umieszczona na powierzchni drzwi/okna), a kierunek linii zostanie użyty jako orientacja zespołu uchwytu. Długość linii nie ma wpływu na ostateczne położenie i kształt uchwytu. Poniżej przedstawiono zależność między linią kształtu używaną do projektowania a ostatecznym modelem uchwytu:

Typ przypisania określa orientację uchwytu w odniesieniu do wewnętrznej lub zewnętrznej powierzchni drzwi lub okna.

Zobacz Początku kompnentów drzwi/okien.

Standardowe uchwyty i mocowania w drzwiach i oknach

Do każdych drzwi i okien zostaną automatycznie dodane następujące standardowe elementy parametryczne i funkcje z biblioteki Archicada:

Okna

•Otwór w ścianie - Węgarek

•Otwór w ścianie - Zamknięcie ściany

•Otwór w ścianie - Zagłębienie ściany

•Otwór w ścianie - Nadproże sklepione

•Otwór w ścianie - Atrybuty

•Uchwyty i mocowania - Parapet/próg

•Uchwyty i mocowania - Listwa progowa

•Uchwyty i mocowania - Obudowa wewnętrzna/zewnętrzna

•Uchwyty i mocowania - Osłona przeciwsłoneczna

•Uchwyty i mocowania - Własny narożnik

•Uchwyty i mocowania - Atrybuty

Drzwi

•Otwór w ścianie - Węgarek

•Otwór w ścianie - Zamknięcie ściany

•Otwór w ścianie - Nadproże sklepione

•Uchwyty i mocowania - Próg

•Uchwyty i mocowania - Obudowa wewnętrzna/zewnętrzna

•Uchwyty i mocowania - Osłona przeciwsłoneczna

•Uchwyty i mocowania - Atrybuty

Predefiniowane parametry systemu dla drzwi i okien

•Szerokość - szerokość zestawu drzwi/okna

•Wysokość - wysokość zestawu drzwi/okna

•Nominalna grubość ramy - grubość ramy zestawu drzwi/okna

•Wyświetlanie orientacji - Jeśli wybrano opcję „Automatycznie”, wartości Etykieta domyślnej pozycji i Etykieta odwrotnej pozycji będą używane dla etykiet drzwi/okien i w Zestawieniach interaktywnych. W przypadku ustawienia „Niestandardowe”, zostanie użyta wartość parametru Orientacja niestandardowa.

•Orientacja niestandardowa - używana w połączeniu z parametrem Wyświetlanie orientacji

•Oznaczenie domyślnej pozycji (domyślnie ustawione na „L”, czyli „Lewa strona") - funkcja używana w połączeniu z parametrem Wyświetlanie orientacji

•Oznaczenie odwrotnej pozycji (domyślnie ustawione na „P” dla „Prawa strona") - funkcja używana w połączeniu z parametrem Wyświetlanie orientacji

•Operacja IFC - definicja operacji IFC

•Powierzchnie > Tolerancja powierzchni zewnętrznych drzwi/okien - tolerancja dla wypełnień zewnętrznej powierzchni

•Powierzchnie > Tolerancja powierzchni wewnętrznych drzwi/okien - tolerancja dla wypełnień wewnętrznej powierzchni

•Powierzchnie > Powierzchnia uchwytu drzwi/okna

•Pióra > Pióro linii otwierania - Pióro linii otwierania drzwi/okien
