Zalecany poziom szczegółowości symboli 2D
Należy rozważyć grubość pióra i wygląd szczegółów w skali - zbyt szczegółowe reprezentacje 2D w większych skalach mogą być trudne do odczytania.
Przykłady poziomu szczegółowości symboli 2D
Okno: Przypisanie niskiego, średniego i pełnego LOD
Drzwi: Przypisanie niskiego, średniego i pełnego LOD
Obiekt: Przypisanie niskiego, średniego i pełnego LOD
Zalecany poziom szczegółowości modelu 3D
Tworzenie bardzo szczegółowych modeli 3D może prowadzić do znacznego zwiększenia liczby wielokątów, co może spowolnić działanie programu Archicad. Poniżej przedstawiono kilka wskazówek ułatwiających tworzenie Elementów bibliotecznych bez obniżania wydajności:
•Unikaj modelowania szczegółów czytelnych w skalach mniejszych niż 1:20 (np. 1:10, 1:5 itd.)
•Upraszczaj kształty przekrojów ościeżnic/skrzydeł lub profili montażowych
•Jeśli to możliwe, nie modeluj zbędnych elementów, takich jak uszczelki drzwi/okien, szczegółowa ślusarka drzwiowa/okienna, łączniki itp.
•Unikaj tworzenia zbyt dużej liczby powierzchni zakrzywionych.
•Tworzenie zakrzywionych powierzchni o bardzo małych promieniach spowoduje powstanie powierzchni fasetowanych; najlepszym podejściem jest ich uproszczenie. (Typowym przykładem uproszczenia mogą być wytłaczane profile stalowe/aluminiowe ram i skrzydeł drzwiowych lub okiennych).
•Użyj narzędzia Kształt (płaszczyzna o zerowej grubości) w przypadku elementów, które powinny być wyświetlane jako pojedyncza linia w Przekrojach (np. szyby lub skrzydło drzwiowe/okienne w "Schematycznym" 3D LOD).
Przykłady poziomu szczegółowości modelu 3D
Okno: Schematyczne, uproszczone, szczegółowe przypisanie LOD

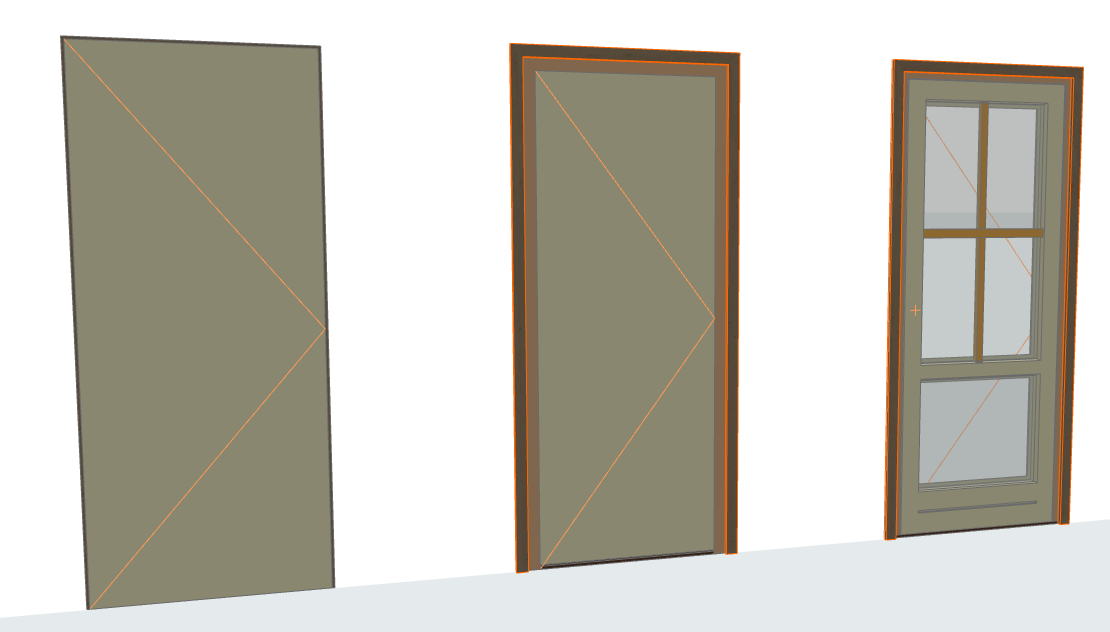

Drzwi: Schematyczne, uproszczone, szczegółowe przypisanie LOD
Obiekt: Schematyczne, uproszczone, szczegółowe przypisanie LOD
