Zdefiniuj nazwę i obszar projektowania

Uwaga: Część dodatku Library Part Maker. Zobacz Library Part Maker.

Pierwszym krokiem jest utworzenie nazwy Elementu bibliotecznego i narysowanie jego obszaru projektowego na Rzucie.

1.W palecie Library Part Maker wykonaj jedną z poniższych czynności:

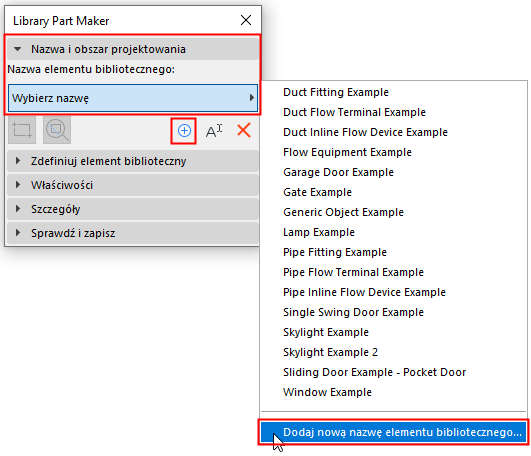

–Kliknij znak Plus.

–W oknie podręcznym LibPart Name wybierz Dodaj nową nazwę elementu bibliotecznego.

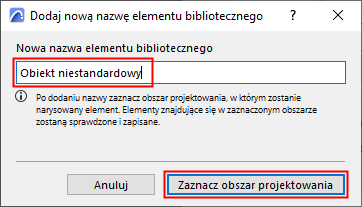

2.W wyświetlonym oknie dialogowym nadaj nazwę.

3.Kliknij przycisk Zaznacz obszar projektowania.

4.Kliknij na Rzucie, aby narysować ramkę obszaru projektowania. Nazwa jest automatycznie wyświetlana obok ramki.

Nowe obszary projektowania można także tworzyć, kopiując istniejący obszar projektowania (np. w macierzy). Każda kopia otrzymuje automatycznie nową nazwę i będzie wyświetlana osobno w oknie podręcznym palety.

Co to jest obszar projektowania?

•Obszar projektowania zawiera elementy 2D i 3D (komponenty), które tworzą Element biblioteczny. Obszar projektowania grupuje te komponenty i ich atrybuty oraz zachowuje wszelkie modyfikacje dokonane w trakcie pracy.

•Obszar projektowania można dodać przed utworzeniem bieżącego Elementu bibliotecznego lub po jego utworzeniu.

•Funkcja Sprawdź i zapisz uwzględnia bieżącą zawartość obszaru projektowania podczas sprawdzania poprawności Elementu bibliotecznego.

•Usunięcie zaznaczenia obszaru projektowania lub jego części nie spowoduje utraty zmian.

Zobacz także Dopasuj do obszaru projektowania.

Dodaj nowy obszar projektowania

Jeśli ramka obszaru projektowania zostanie usunięta, nazwa Elementu bibliotecznego będzie nadal dostępna w palecie, ale nie będzie można jej zapisać: po uruchomieniu kontroli pojawi się ostrzeżenie.

Aby narysować nowy obszar projektowania, kliknij ikonę Dodaj obszar projektowania i narysuj go ponownie.

Zmień nazwę elementu bibliotecznego

Skorzystaj z jednej z poniższych procedur:

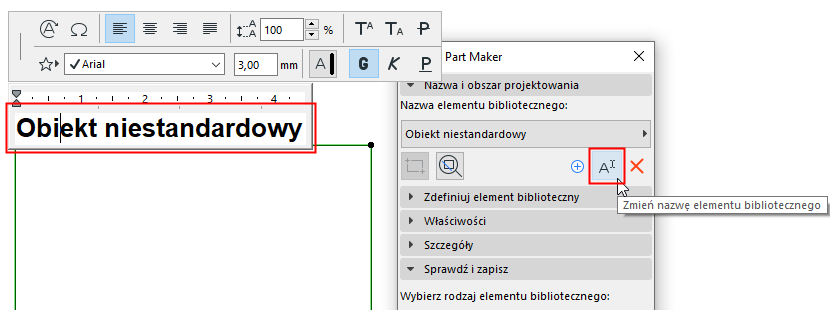

•Edytuj nazwę Elementu bibliotecznego bezpośrednio na Rzucie

•Kliknij przycisk Zmień nazwę na palecie.
