Linie Poziomów Kondygnacji informują o rozmieszczeniu kondygnacji na Przekrojach/Elewacjach/RŚ. Ich wartości konfigurowane są za pomocą menu Projekt > Ustawienia kondygnacji.
Zobacz Okno dialogowe Ustawienia Kondygnacji.
Możliwe jest ustawienie wyświetlania linii poziomów kondygnacji w poszczególnych widokach Przekroju/Elewacji/RŚ. Wyświetlane będą tylko linie odpowiadające tym kondygnacjom, które zawarte są w zakresie Przekroju/Elewacji/RŚ.
Na Liniach poziomu kondygnacji można wstawiać powiązane wymiarowania.
Znaczniki Kondygnacji są elementami bibliotecznymi. Położenie i parametry Znaczników Kondygnacji mogą być edytowane w Ustawieniach Przekroju/Elewacji/RŚ.
Szczegóły - zobacz Panel Poziomy Kondygnacji.
Pokaż/Ukryj Linie Poziomu Kondygnacji w widokach Przekroju/Elewacji/RŚ
Dla każdego okna Przekroju/Elewacji/Rozwinięcia ścian można indywidualnie określić wyświetlanie Linii poziomów kondygnacji oraz ich znaczników.

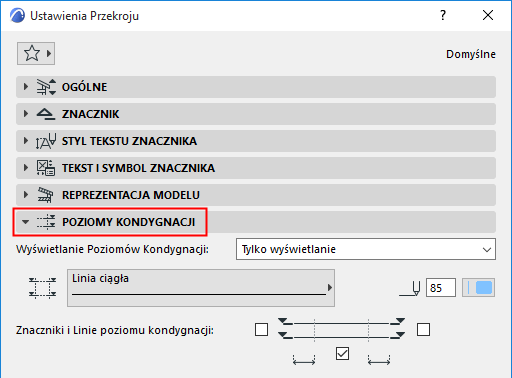

W celu ustawienia tych opcji otwórz okno dialogowe Ustawienia Przekroju/Elewacji/RŚ, przejdź do panelu Poziomy Kondygnacji i użyj rozwijanego przycisku “Pokaż Poziomy Kondygnacji”.
Zobacz Panel Poziomy Kondygnacji.
Pokaż/Ukryj Linie poziomu kondygnacji w całym projekcie
Dla dowolnej kondygnacji istnieje możliwość wyłączenia wyświetlania linii poziomu w całym projekcie (w każdym widoku Przekroju/Elewacji/RŚ).
Przejdź do okna Projekt > Ustawienia kondygnacji i zaznacz odpowiednie pola w kolumnie "Linie Poziomów Kondygnacji". Linie Poziomów Kondygnacji dla których nie będzie zaznaczona ta opcja nie będą wyświetlane w żadnym z okien Widoków Modelu.
Wszystkie powiązane wymiarowania dla tej linii poziomu kondygnacji zostaną usunięte.
Wymiarowanie Linii poziomu kondygnacji
Na Linie poziomu kondygnacji można wstawić powiązane wymiarowania.
Przykładowo, można zastosować typ Elewacji narzędzia Wymiarowania liniowego.

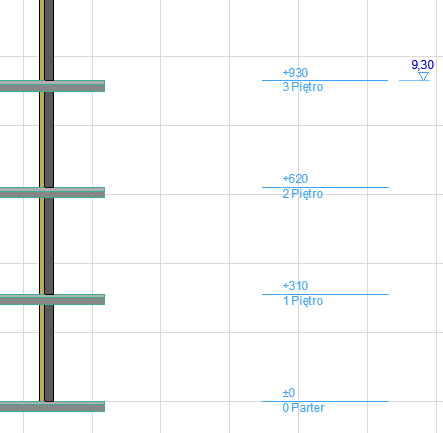

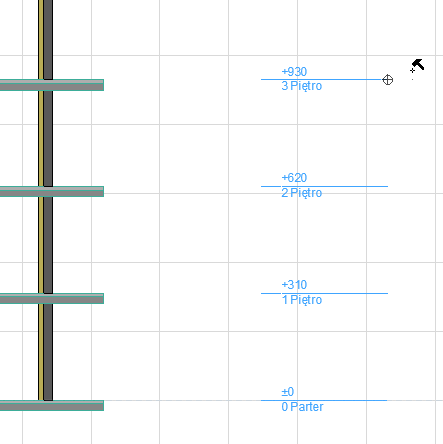

•Wymiarowanie jednej linii poziomu kondygnacji
Kliknij punkt końcowy linii poziomu kondygnacji, a następnie kliknij dwukrotnie, aby wstawić wymiary.

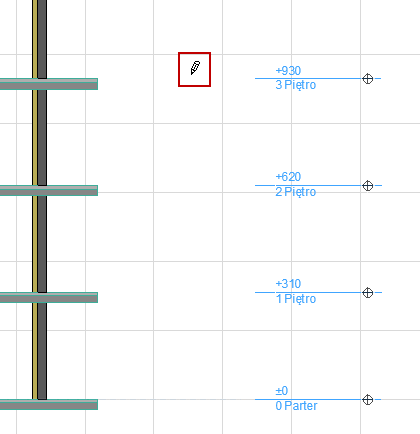

•Wymiarowanie wszystkich Linii poziomu kondygnacji
Kliknij samą linię poziomu kondygnacji, a następnie kliknij dwukrotnie, aby wstawić wymiary.
Wyświetlanie wymiarów poziomu kondygnacji
Jeśli wyłączysz wyświetlanie poziomu kondygnacji (w Ustawieniach Przekroju/Elewacji), wymiary pozostaną niezmienione.
Aktualizacja wymiarów poziomu kondygnacji
Usunięcie kondygnacji spowoduje również usunięcie wymiarów poziomu kondygnacji. Pozostałe wymiary poziomu kondygnacji są aktualizowane automatycznie.
Zmiana wysokości kondygnacji spowoduje automatyczną aktualizację wymiarów poziomu kondygnacji.
Jeśli jednak wstawisz nową kondygnację, musisz wprowadzić wymiary poziomu kondygnacji ręcznie.
Edytuj poziomy kondygnacji
Za pomocą trybu edycji kondygnacji możesz modyfikować wzniesienie każdej kondygnacji lub zestawu kondygnacji wewnątrz okna:

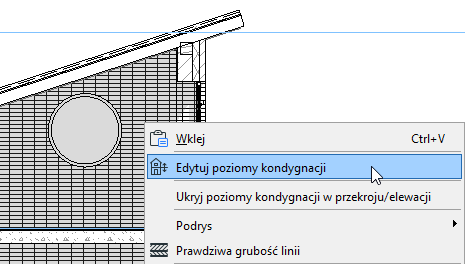

1.Wybierz polecenie z menu Projekt > Edytuj Poziomy Kondygnacji lub to samo polecenie z menu kontekstowego dostępnego pod prawym przyciskiem myszy w oknie Przekroju/Elewacji/RŚ.
2.Pojawi się paleta Edycji Poziomów Kondygnacji. Dopóki wyświetlana jest ta paleta, aktywny jest Tryb edycji poziomów umożliwiający edytowanie wysokości kondygnacji poprzez przesuwanie ich linii poziomów.
3.Wybierz jeden z czterech dostępnych trybów:
•Edytuj tylko wybrany poziom
•Edytuj poziomy poniżej wybranego
•Edytuj poziomy powyżej wybranego
•Edytuj wszystkie poziomy
4.Najedź kursorem na Linię poziomu kondygnacji, którą chcesz przemieścić. Kursor przyjmie kształt znaczka Mercedesa . Kliknij i przeciągnij Linię aby zmienić poziom wzniesienia kondygnacji.
5.Kliknij OK aby zatwierdzić zmiany i opuścić Tryb edycji poziomów kondygnacji. Powiązane znaczniki elewacji zostaną również zaktualizowane.
Po kliknięciu OK i zaktualizowaniu widoku, elementy znajdujące się na zmodyfikowanych kondygnacjach przyjmą wartości wzniesienia odpowiednio do poziomu ich kondygnacji macierzystych.
