Wymiarowanie kątów pokazuje wartości kątów
•pomiędzy dwiema liniami lub krawędziami liniowymi
•lub kąt zakrzywionego elementu
Uwaga: Wymiarowanie kątów nie jest dostępne w oknie Dokumentu 3D.
Metody konstrukcji Wymiarowanie kąta
Przy wymiarowaniu kąta dostępne są dwie metody konstrukcji (wybierz pomiędzy paletą Info a Ustawieniami wymiarowania kątów):
•Metoda konstrukcji Wymiarowanie wewnętrzne (kąt ostry):

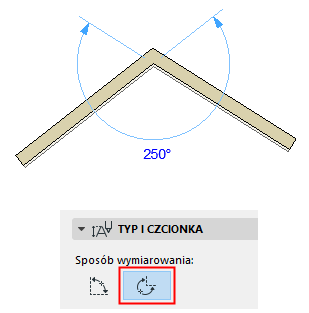

•Metoda konstrukcji Wymiarowanie zewnętrzne (kąt rozwarty):
Wstaw wymiarowanie kąta pomiędzy dwiema krawędziami

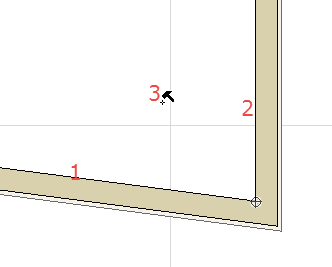

Wymiarowanie kąta pomiędzy dwiema krawędziami:
1.Kliknij krawędź lub linię.
2.Kliknij drugą krawędź lub linię.

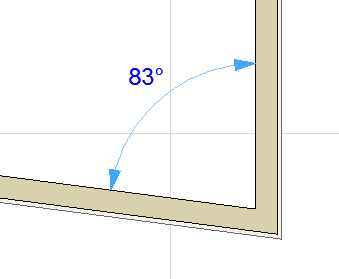

3.Kliknij po raz trzeci, aby zwymiarować kąt.
Można również kliknąć dowolne z czterech położeń w oknie lub Linię pomocniczą, aby określić dwa wektory. Kliknij ponownie, aby wstawić wymiarowanie kąta pomiędzy dwoma wektorami: w tym przypadku wymiarowanie kątów nie jest powiązane.

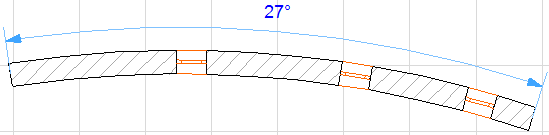

Wstaw wymiarowanie kąta na zakrzywionym elemencie
1.Zaznacz narzędzie Wymiarowanie kąta w Palecie narzędzi.
2.Kliknij zakrzywiony element. Automatycznie zostaną zaznaczone dwa końce łuku.
3.Kliknij kursorem w kształcie Młotka, aby wstawić wymiar.
Ustawienia wymiarowania kąta
Większość ustawień w tym oknie dialogowym jest identyczna jak ustawienia w: Ustawienia narzędzia Wymiarowanie

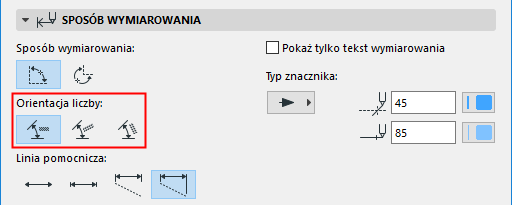

Orientacja liczby
Wybierz pozycję dla wartości wymiarów: prostopadłe, pionowe lub poziome.
