To okno dialogowe znajduje się w menu Opcje > Preferencje projektu > Preferencje trasy.
(Jeśli go nie widzisz, wybierz Profil środowiska pracy MEP. Zobacz Zastosuj Środowisko pracy MEP)
Użyj Preferencji trasy, aby skonfigurować Tabele wymiarów dla Segmentów kanału, Rury i Trasy kablowej w modelu MEP.
Dla każdego typu segmentu można utworzyć dowolną liczbę tabel wymiarów.
Następnie wybierz żądaną tabelę w odpowiednich ustawieniach Segmentacji trasy.
Utwórz nową tabelę wymiarów
1.Po lewej stronie Preferencji trasy: wybierz typ segmentu (Kanały, Rury lub Trasy kablowe).
2.Kliknij przycisk Dodaj lub Duplikuj.
3.Po prawej stronie wprowadź nazwę nowej tabeli.
4.Kliknij Dodaj
5.Wprowadź wymiar i opcjonalny opis. Wymiary są automatycznie sortowane w porządku rosnącym.

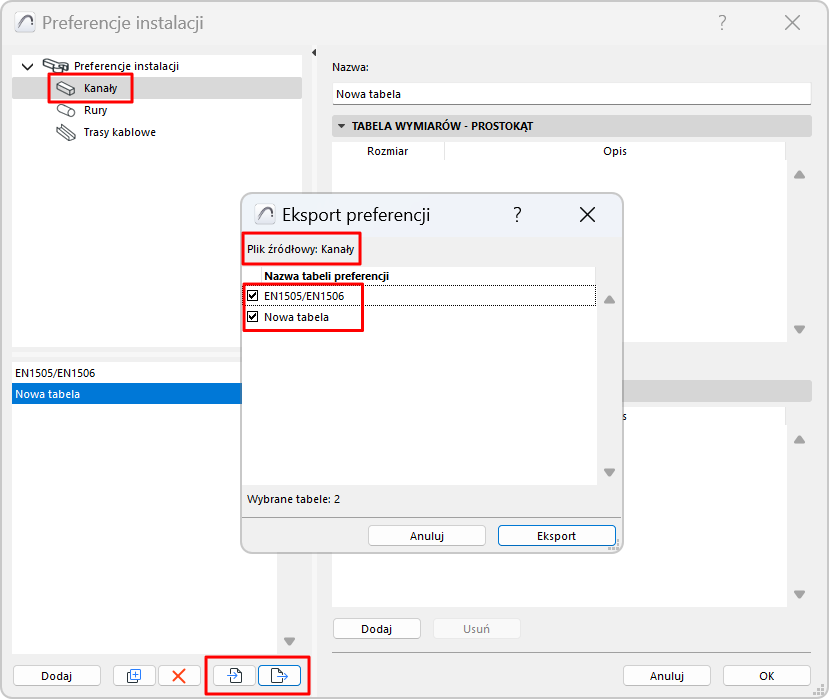

Preferencje trasy importu-eksportu
Użyj przycisków Importuj i Eksportuj, aby udostępnić jedną lub więcej tabel wymiarów wybranego typu Segmentu, za pośrednictwem plików XML.
