Utwórz/uaktualnij obciążenia zmienne
Dzięki tej funkcji inżynierowie budowlani mogą automatycznie generować obciążenia zmienne w strefach.
Jak to działa?
•Zmapuj strefy (poprzez ich klasyfikację) do odpowiedniej kategorii obciążenia
•Kategorie obciążeń określają wartości obciążenia zmiennego. W programie Archicad dostępne są domyślne definicje kategorii obciążenia, które można dostosować do własnych potrzeb.
•Użyj menu Projekt > Elementy analtyczne konstrukcji > Utwórz/aktualizuj obciążenia zmienne
Które strefy generują obciążenia zmienne?
Obciążenia zmienne są generowane dla stref, które spełniają następujące warunki:
•pole wyboru "Generuj obciążenia zmienne" jest aktywne (Ustawienia strefy)
•strefa posiada Klasyfikację (Ustawienia strefy)
•Klasyfikacja strefy jest mapowana do kategorii obciążenia (okno dialogowe Mapowanie obciążenia)
Aktywuj pole wyboru: Generuj obciążenia zmienne

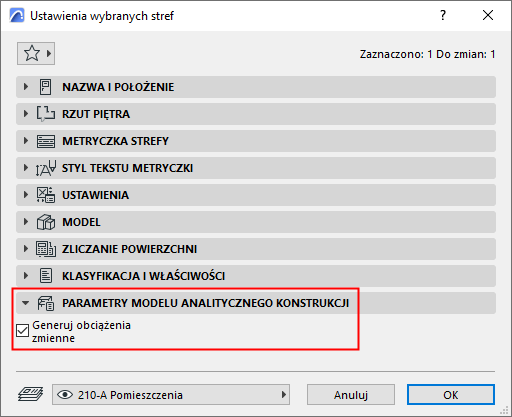

Włącz tę funkcję w Ustawieniach strefy lub w oknie informacyjnym (panel Parametry modelu analitycznego konstrukcji):
Klasyfikuj strefę

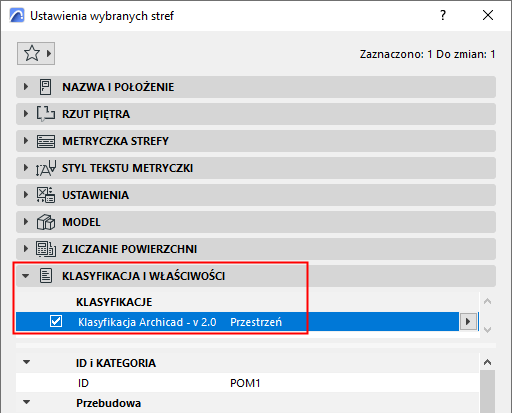

Klasyfikuj strefę w Ustawieniach strefy lub w oknie Info (panel Klasyfikacja i właściwości):
Skonfiguruj mapowanie obciążenia
1.Otwórz menu Opcje > Mapowanie obciążenia

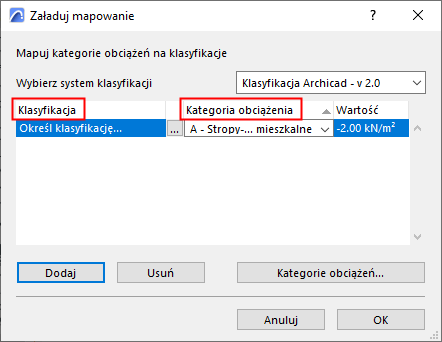

2.Użyj tej tabeli, aby przyporządkować klasyfikacje (lewa kolumna) do kategorii obciążeń.
–Kliknij przycisk Dodaj, aby utworzyć tyle reguł mapowania, ile potrzeba
–W tym oknie dialogowym wyświetlana jest wartość kategorii obciążenia (aby edytować tę wartość, należy użyć okna dialogowego Kategorie obciążeń)

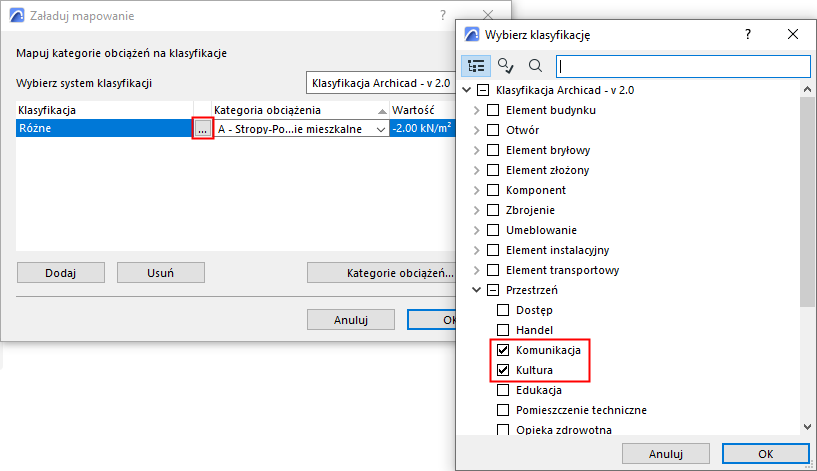

–Do każdej kategorii obciążenia można przypisać jedną lub więcej klasyfikacji stref: w tym przypadku klasyfikacje "Sala konferencyjna" i "Biuro" są mapowane do jednej kategorii obciążenia.
Polecenie Utwórz obciążenia zmienne
1.Upewnij się, że Model analityczny konstrukcji jest włączony: Należy użyć przycisku Pokaż model analityczny konstrukcji
–w menu Widok
–w pasku narzędzi Model analityczny konstrukcji
2.Użyj menu Projekt > Elementy analtyczne konstrukcji > Utwórz/aktualizuj obciążenia zmienne
3.Zaznacz pole Obciążenia zmienne.
4.Wybierz Przypadek obciążenia dla obciążenia zmiennego.
5.Kliknij OK.
Sprawdź uzyskane obciążenia powierzchni w 3D.
Aktualizuj obciążenia zmienne
Za każdym razem, gdy model ulega zmianie, można w ten sposób uaktualnić obciążenia zmienne.
Użyj menu Projekt > Elementy analtyczne konstrukcji > Utwórz/aktualizuj obciążenia zmienne
W razie potrzeby, nowe obciążenia zmienne są tworzone, aktualizowane lub usuwane, tak aby odzwierciedlić zmiany w modelu (np. geometria strefy, klasyfikacja) lub w mapowaniu obciążeń.
