Użyj zewnętrznej bazy danych do przetworzenia niezmapowanych profili

Wychodzące profile Archicada i przychodzące Mapowanie profile SAF 1D są mapowane na podstawie definicji w panelach Mapowanie profili (odpowiednio dla eksportu i importu).

W przypadku tych profili, które NIE są mapowane według nazwy na liście Mapowanie profili: można aktywować automatyczne mapowanie w oparciu o domyślną bazę danych. Może to zaoszczędzić dużo czasu i wysiłku w porównaniu do ręcznego mapowania.

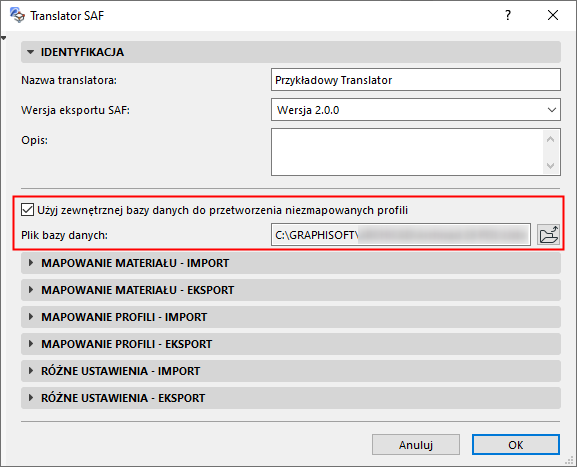

Aktywuj to pole wyboru w panelu Identyfikacja w programie Translator SAF.

Jeśli ta opcja jest zaznaczona, Mapowanie profili będzie korzystać z predefiniowanej listy (plik Excel o nazwie „ExternalDB”) w celu zmapowania wszystkich wychodzących, fabrycznych profili Archicada, które NIE SĄ mapowane według nazwy w panelu Mapowanie profili.

Uwaga: Dla każdego przychodzącego przekroju SAF, który nie ma odpowiadającego mu profilu w Archicadzie, automatycznie tworzony jest nowy atrybut profilu na podstawie bazy danych standardowych profili stalowych. Zobacz Standardowe profile stalowe dla słupów i belek.

Lokalizacja i edycja pliku zewnętrznej bazy danych (fabryczne przekroje SAF)

Plik Excela „ExternalDB” znajduje się w podfolderze Ustawienia domyślne, w folderze instalacyjnym Archicada.

Sprawdź również witrynę pobierania, aby znaleźć predefiniowane pliki bazy danych, których możesz użyć w tym celu. (Zobacz Pobierz pliki danych SAF zoptymalizowane dla aplikacji konstrukcyjnych).

Możliwe jest utworzenie własnego pliku bazy danych, zapisanie go, a następnie załadowanie i wykorzystanie własnego pliku. Musisz użyć pliku Excel składającego się z jednego arkusza, z tymi samymi dwiema kolumnami i nazwami kolumn, jak w dostarczonym pliku domyślnym.

Ważne: Możesz kopiować i edytować domyślny plik ExternalDB dostarczony w szablonie Archicada, ale NIE zmieniaj jego nazwy ani nie przenoś go!

Priorytet reguł mapowania

Reguły mapowania profili Archicad i fabrycznych przekrojów SAF są stosowane w następującej kolejności:

1.Mapowanie według nazwy na podstawie listy w panelu Mapowanie profilu

2.Zewnętrzna baza danych (pod warunkiem, że zaznaczone jest pole "Użyj zewnętrznej bazy danych").

3.Ustawienie “Inne profile”. Jest to ogólna definicja wszystkich Profili Archicada, które nie zostały zmapowane w krokach 1 i 2 powyżej.
