1.Wybierz właściwość IFC, którą chcesz poddać mapowaniu. Danych pisanych kursywą nie można poddać mapowaniu.

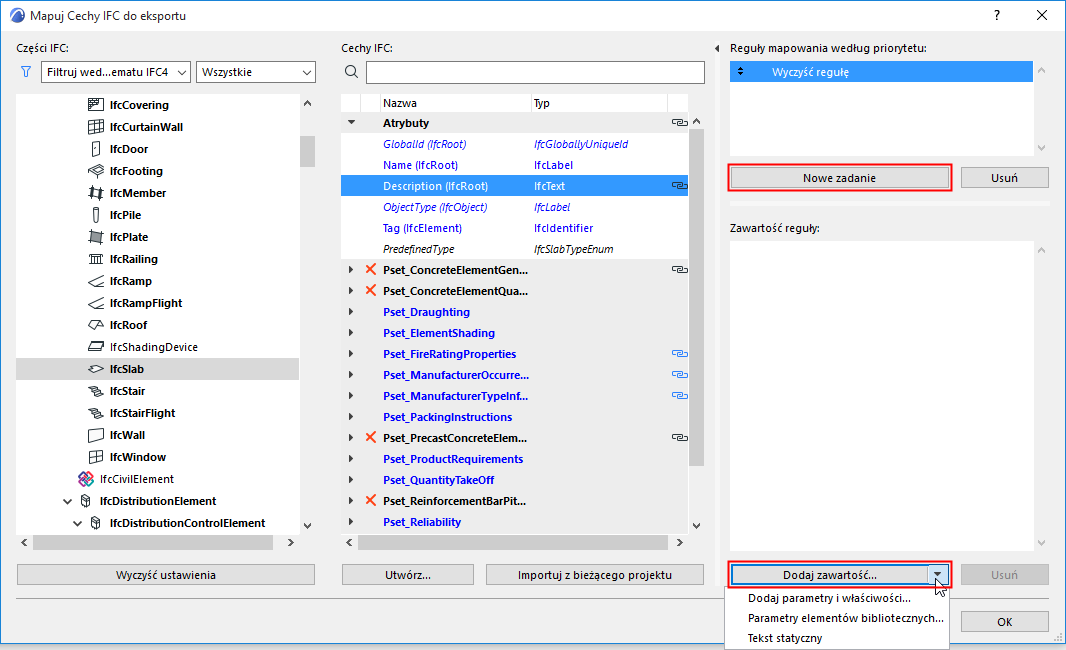

2.Kliknij przycisk “Nowe zadanie”. Zostanie wyświetlone pole “Puste zadanie”.
3.z przycisku rozwijanego „Dodaj zawartość” wybierz pola spośród typów zawartości:
–Parametry i właściwości
–Parametry elementów bibliotecznych
–Tekst statyczny
Uwaga: Jeśli reguła zawiera więcej niż jedno pole, pola są zawsze połączeniem pól przekonwertowane na ciąg.

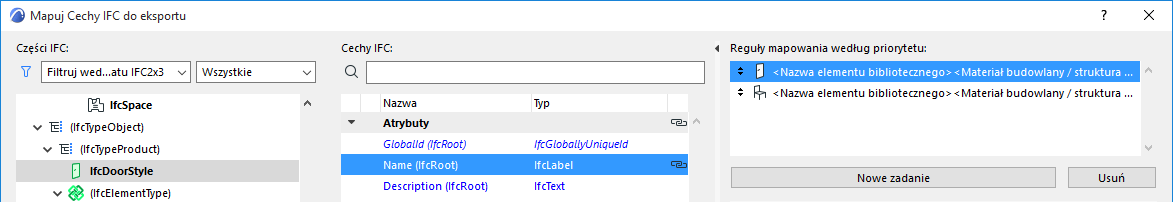

Do jednej właściwości można przypisać kilka reguł. Jest to pomocne, na przykład, kiedy kilka narzędzi może wygenerować ten sam Typ elementu IFC. Reguły będą zastosowane w takiej kolejności, w jakiej pojawiają się w Interfejsie użytkownika: zastosowana będzie pierwsza obowiązująca reguła.

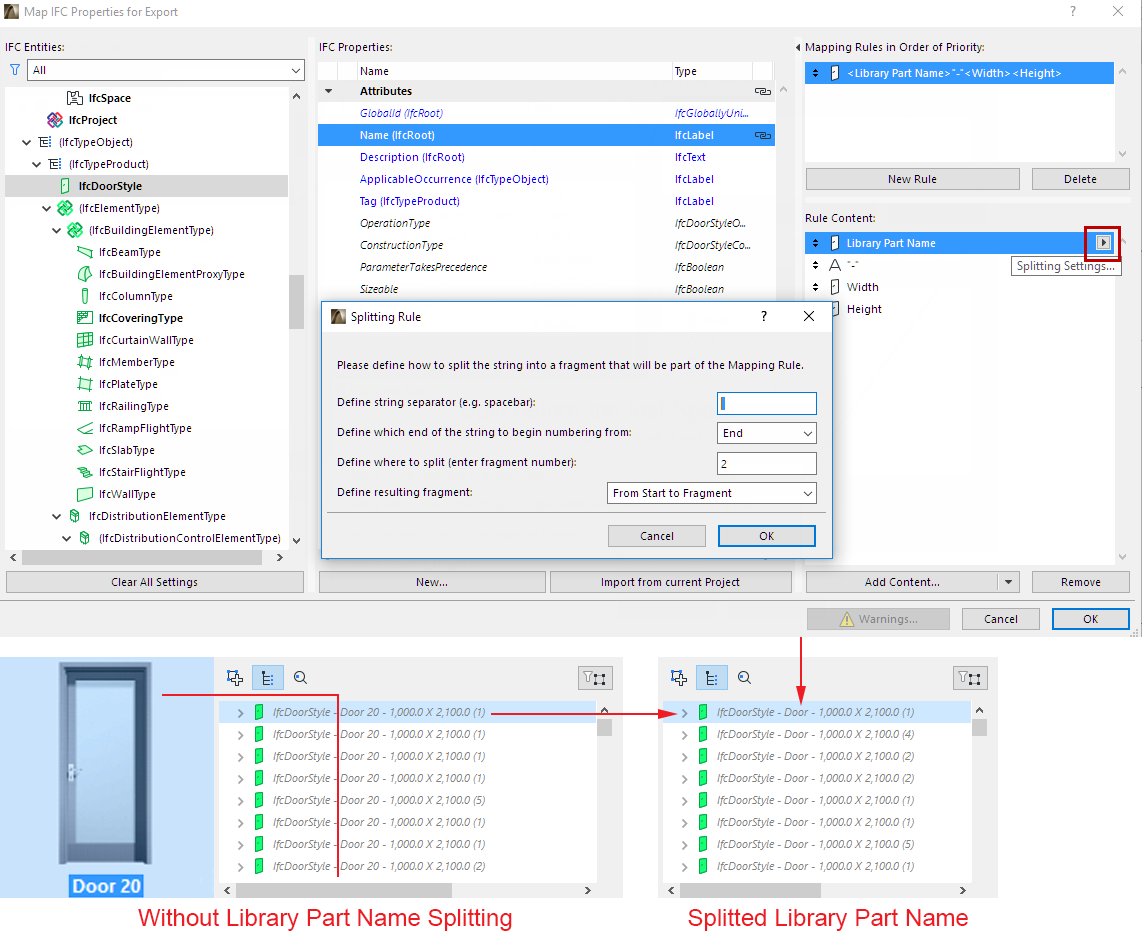

Pole typu ciąg może być dzielone.
W polu Zawartość reguły, dla wybranego pola typu ciąg: Kliknij listę rozwijaną, aby otworzyć Ustawienia podziału:
Na przykład możesz podzielić dany fragment Nazwy elementu bibliotecznego.
Parametry elementów bibliotecznych
Parametry elementu bibliotecznego można skonfigurować na dwa sposoby:
•Zależnie od elementów bibliotecznych: Wybrany parametr Elementu bibliotecznego będzie oddziaływał jedynie na elementy zawierające ten parametr. Jeśli parametr Elementu bibliotecznego został skonfigurowany na poziomie podtypu Obiektu, mapowanie parametrów nastąpi również dla elementów pochodnych. Przykładowo, jeśli mapujemy parametr zmiennej “gs_list_cost” podtypu Drzwi GS, mapowanie nastąpi dla wszystkich Drzwi (oraz parametru ifcDoors) będących pochodnymi elementów bibliotecznych parametru GS Door (tj. drzwi, podwójne drzwi, metalowe drzwi itp). Zobacz przykłady poniżej.

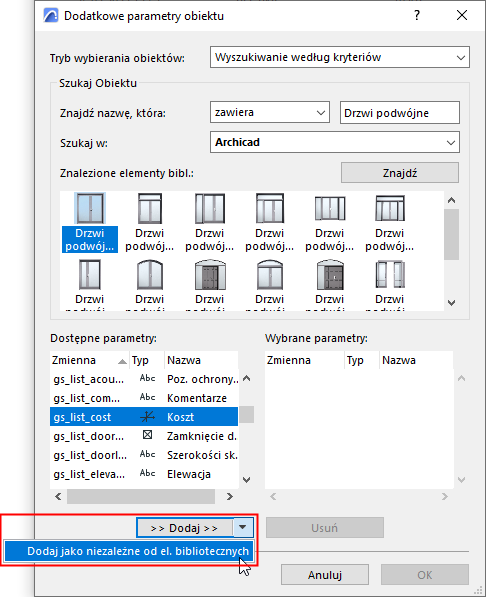

•Niezależnie od elementów bibliotecznych: zmienna parametru (np. “gs_list_cost”) zostanie zastosowana podczas mapowania niezależnie od tego, z którego elementu bibliotecznego została pobrana. Na przykład po wybraniu parametru “gs_list_cost” Podwójnych drzwi jako parametru niezależnego od elementu bibliotecznego, mapowanie nastąpi dla każdych Drzwi, dla których dostępny jest parametr “gs_list_cost”. Jeśli parametr drzwi zastosowany zostaje do mapowania na poziomie IfcElement, mapowanie nastąpi dla wszystkich obiektów IFC będących pochodnymi IfcElementu i zawierających parametr “gs_list_cost” (np. elementy umeblowania, takie jak Fotel czy Krzesło). Zobacz przykłady poniżej .
Uwaga: Jeśli reguła mapowania jest związana z parametrem elementu bibliotecznego niezaładowanego w projekcie, wtedy ta reguła, mapowane dane IFC oraz dane mapowanej jednostki IFC zostaną wyświetlone na czerwono.
