Opis podstawowych funkcji wspólnych dla wszystkich narzędzi znajdujących się w Palecie narzędzi, patrz Praca w oknach dialogowych Ustawień Narzędzi.
Zobacz także Etykiety.
Kliknij dwukrotnie ikonę narzędzia Etykieta w Palecie narzędzi.

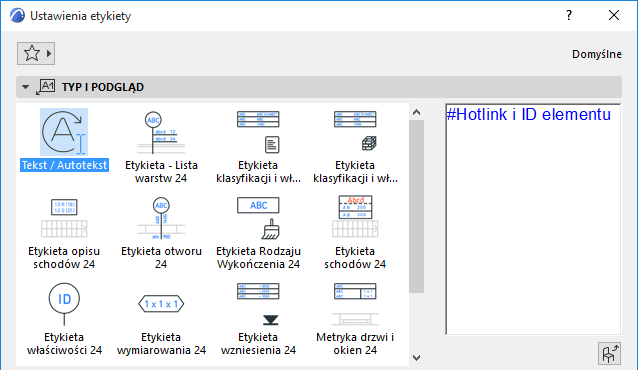

Panel Typ i podgląd definiuje opcje tworzenia etykiet dla elementów i wyświetla podgląd.
Załaduj inną etykietę: Kliknij ikonę w dolnym lewym roju i wyszukaj obiektu typu etykieta.
(Nieaktywne dla etykiety Tekst/Autotekst.)
Określ wymiary etykiety.

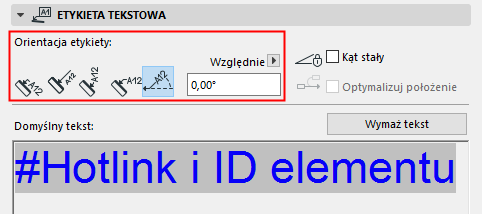

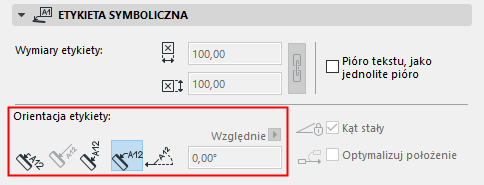

Wprowadź orientację etykiety. Dostępne opcje zależą od poszczególnych etykiet symbolu.
Zobacz również Orientacja etykiety, poniżej.
Zastosuj pióro tekstu jako jednakowe pióro: Zaznacz to pole, aby użyć danego pióra tekstu (ustawionego w panelu Styl tekstu) dla wszystkich elementów symbolu znacznika, niezależnie od własnych kolorów określonych gdzie indziej dla tego znacznika.
Panel Zmiana parametrów (narzędzie Etykieta)
Zastosuj własne parametry, aby skonfigurować zawartość i geometrię etykiety.
Wskazówki na temat różnych opcji dla etykiet symbolowych, zobacz: Własne parametry dla Etykiet symbolowych.

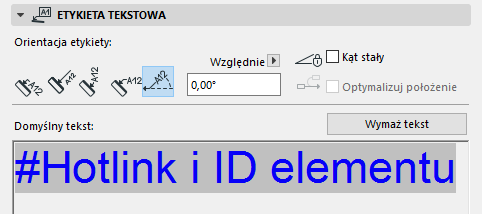

Dostępna tylko wtedy, gdy w panelu Typ i podgląd wybrana została etykieta tekstowa.
Zobacz także Zawartość tekstu/Autotekstu etykiety.
Uwaga: Ulubione elementy dla narzędzia Tekst można zastosować dla elementów typu tekst w Wymiarach i Etykietach oraz w Tekście wypełnienia.
•Metoda Równolegle zawsze wstawia Etykiety równolegle do skojarzonych elementów.
•Metoda Prostopadle wstawia Etykiety prostopadle do skojarzonych elementów.
•Metoda Pionowo orientuje Etykiety wertykalnie. Tekst może być wtedy czytany od dołu do góry.
•Metoda Pionowo obraca Etykietę poziomo.
•Metoda Użytkownika pozwala samemu wprowadzić żądany kąt obrotu Etykiety.
Za pomocą tego okna określ, w jaki sposób powinna być interpretowana wartość kąta po wstawieniu elementu
–Względem orientacji (kąt zostanie zmierzony względem orientacji widoku)
–Bezwzględnie wobec systemu odniesienia (kąt zostanie zmierzony od punktu (0,0) na osi współrzędnych)
Szczegóły - zobacz Określ orientację.
Kąt stały (dla etykiety tekstowej z własnym kątem)
Zaznacz, aby zachować stały kąt niezależnie od kolejnych operacji obracania elementu.
Optymalizuj położenie: Zmień położenie strzałki etykiety, jeśli okaże się, że po przesunięciu etykiety lub obróceniu widoku znajduje się ona w dziwnym położeniu.
Niezoptymalizowana Etykieta, po obróceniu:
Zoptymalizowana Etykieta, po obróceniu:

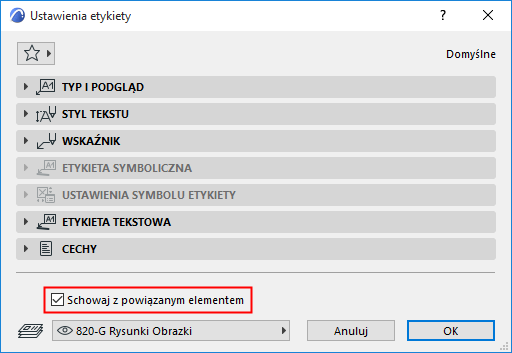

Schowaj z powiązanym elementem
Domyślnie, etykieta będzie niewidoczna, jeśli element, z którym jest powiązana, jest niewidoczny (np. znajduje się na warstwie ukrytej). Aby mimo to wyświetlić etykietę, odznacz to pole.
