Ustawienia narzędzia typu liniowego
Dotyczy linii, łuku, polilinii i splajnu.
Jednolite ustawienia dla wszystkich narzędzi typu Linia: Zaznaczenie tej opcji spowoduje zastosowanie ustawień wprowadzonych w tym oknie dialogowym do wszystkich narzędzi typu linia: Linii, Łuku/Okręgu, Krzywej oraz Polilinii.
Ulubione dla każdego z czterech rodzajów Linii (Linia, Łuk, Polilinia, Krzywa) można zastosować do dowolnego elementu typu Linia.
Panel Ustawienia ogólne (narzędzie Linia)
•Z rozwijanej palety wybierz rodzaj linii.
•Wprowadź Numer pióra (1-255) dla Linii/Łuku/Polilinii/Krzywej.
•Kliknij kolor w palecie wyboru Pióra dla Linii/Łuku/Polilinii/Krzywej.
•Tylko dla polilinii: Wybierz preferencje dotyczące zachowania wzoru linii przerywanej.
•Zaznacz pole Granica strefy, aby linie automatycznie oddzielały Strefy.
Strzałka
Dzięki czterem przyciskom można utworzyć linię: bez strzałki, ze strzałką na początku, na końcu lub na obu końcach jednocześnie.
(Niedostępne dla okręgów i elips).
•W polu obok wpisz rozmiar wskaźnika (strzałki) w milimetrach.
•Wpisz numer pióra (1-255) dla wskaźnika (strzałki).
•Z rozwijanej palety po prawej stronie możesz wybrać pióro na podstawie koloru.
•Kliknij ikonę Strzałki, aby wybrać rodzaj znacznika.

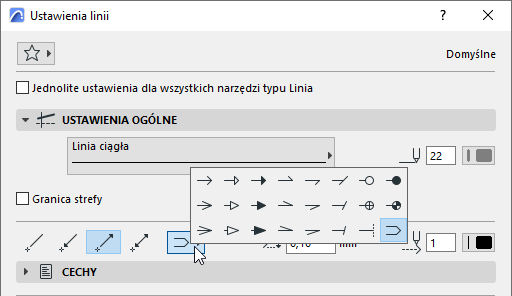

Ostatni typ strzałki podwaja linię. (Tylko narzędzie Linia). Kursor jest przyciągany do niewidocznej linii osi pomiędzy dwiema widocznymi liniami.
Panel Właściwości linii występuje również w pozostałych narzędziach (Linia, Łuk/okrąg, Polilinia i Krzywa).
