Criar uma trama do símbolo com base num esboço desenhado em qualquer janela 2D, com os seguintes passos:
1.Desenhe um padrão, utilizando Linhas, Arcos e Pontos.
2.Seleccione todos os componentes do padrão e seleccione Edição > Copiar.
3.Vá para Opções > Atributos do Elemento > Tramas.
4.Clique em Novo.
5.Introduza um nome para a nova trama.

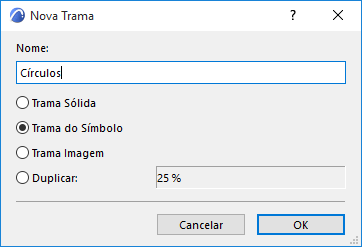

6.Escolha o botão de opção Trama do Símbolo, depois clique em OK.

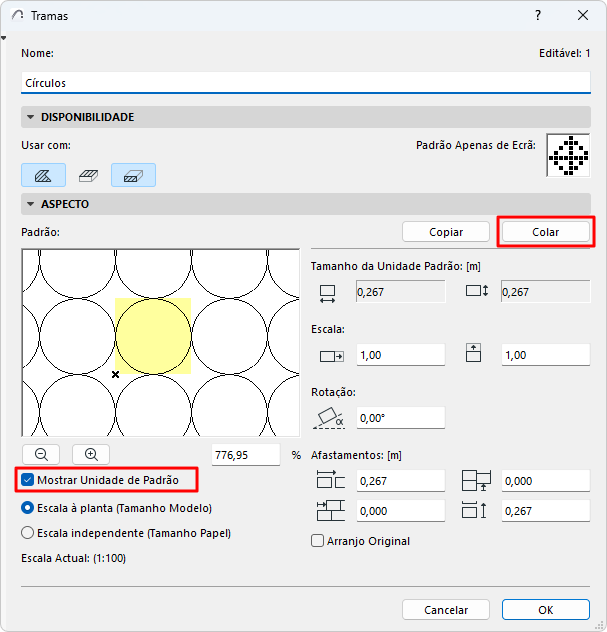

7.No painel Aparência, clique em Colar. O padrão copiado aparece na janela Padrão.
Nota: a selecção colada só pode incluir Linhas, Arcos e Pontos Quentes.
8.Verifique Mostrar Unidade de Padrão para destacar uma única unidade do padrão na janela de pré-visualização desta caixa de diálogo.

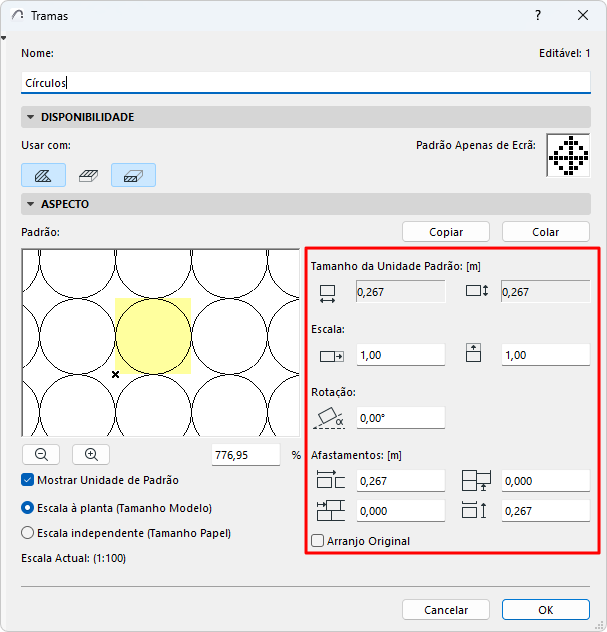

9.Utilize os controlos no Editar padrão de Símbolo para definir o tamanho, padrão e ângulo de rotação para a trama do símbolo.
Tamanho da unidade padrão
Este é o tamanho absoluto da unidade do Símbolo na Planta.
Utilize estes quatro campos para definir os vectores das linhas que compões o padrão de símbolo.
Escala
Introduza factores de escala através dos quais “alonga” a unidade de Símbolo, tanto horizontal como verticalmente. (Por predefinição, este factor é 1,0, isto é, a unidade de símbolo não é alongada.)
O campo de percentagem e os botões de zoom em baixo da janela de pré-visualização referem-se apenas à imagem na janela de pré-visualização. A pré-visualização apresenta o padrão de símbolo a uma dada percentagem, comparativamente à sua aparência na Planta.
Rotação
Introduza um ângulo em graus, se desejar torcer o padrão de trama.
Afastamentos
Para alterar a distribuição padrão, introduza valores para o espaçamento horizontal e vertical entre os vectores do padrão.
Também é possível introduzir afastamentos, para criar intervalos no padrão.
Seleccione Arranjo Original para regressar aos valores guardados.
Para determinar a relação entre as tramas e a escala do Projecto, utilize os dois botões apropriados.
Ver também Escala da Trama.
Tramas de Símbolo como Camadas de Elementos da Composição: Ajustar à Camada
