Uma Junção de Parede Cortina é uma estrutura opcional que serve para ligar painéis uns aos outros para apoiar ou (mais frequentemente) para substituir as Molduras, resultando numa estrutura mais leve do que a estrutura tradicional.
As junções são colocadas em um ou mais pontos da grelha. Ao mover as linhas de grelha irá mover também a Junção.
Quando uma Junção é seleccionada no Modo de Edição, pode
•Abrir as Definições de Selecção da Junção e alterá-las
•Arraste a Junção para outro ponto de ligação do painel (apenas no modo de Edição 3D)
•Apague a Junção
As Junções são colocadas, por defeito, no interior da Parede Cortina. Rode a Junção para o lado oposto da Parede Cortina (utilize o botão Rodar nas Definições de Ferramenta de Junção ou na Caixa de Informações).

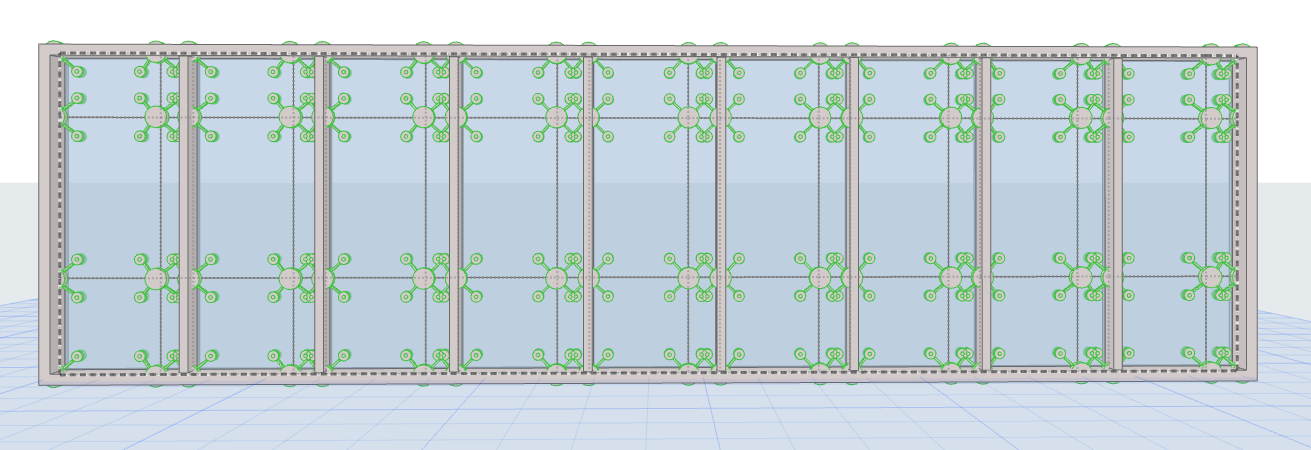

Colocar Junções em todos os pontos da Grelha
As Junções podem ser colocadas automaticamente ou uma a uma em cada intersecção.

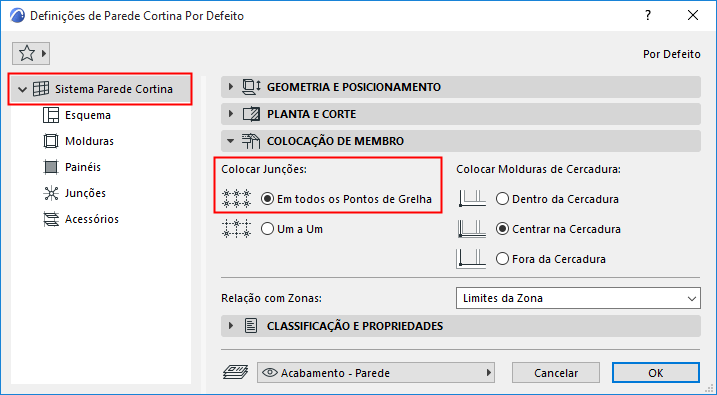

Para as colocar em todos os pontos da Grelha, escolha esta opção em Colocação de Membro, nas Definições do Sistema Parede Cortina.
Adicionar uma Nova Junção à Parede Cortina
1.Entre no modo Editar da Parede Cortina a partir da janela 3D.

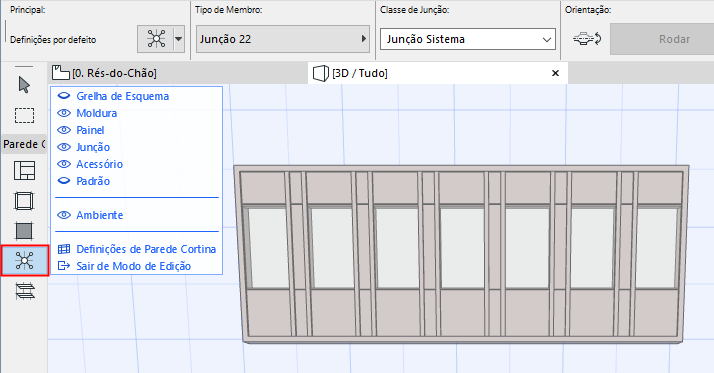

2.Active a ferramenta Junção.

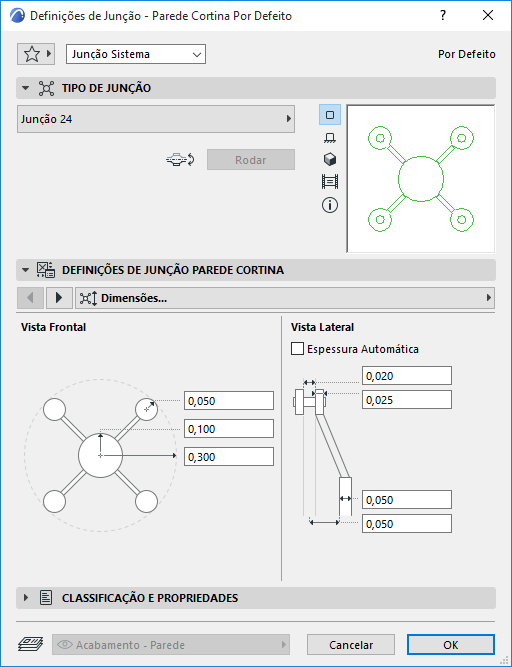

3.Para usar parâmetros Personalizados, abra a página Definições de Junção e ajuste os parâmetros conforme necessário.

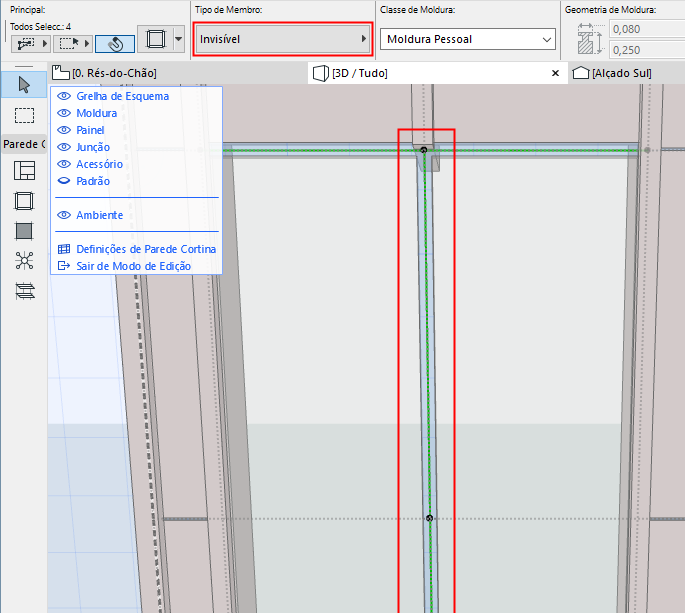

4.Para usar a Junção como substituto de Molduras: seleccione as Molduras no ponto de ligação do painel pretendido e mude-as para o tipo "Invisível".

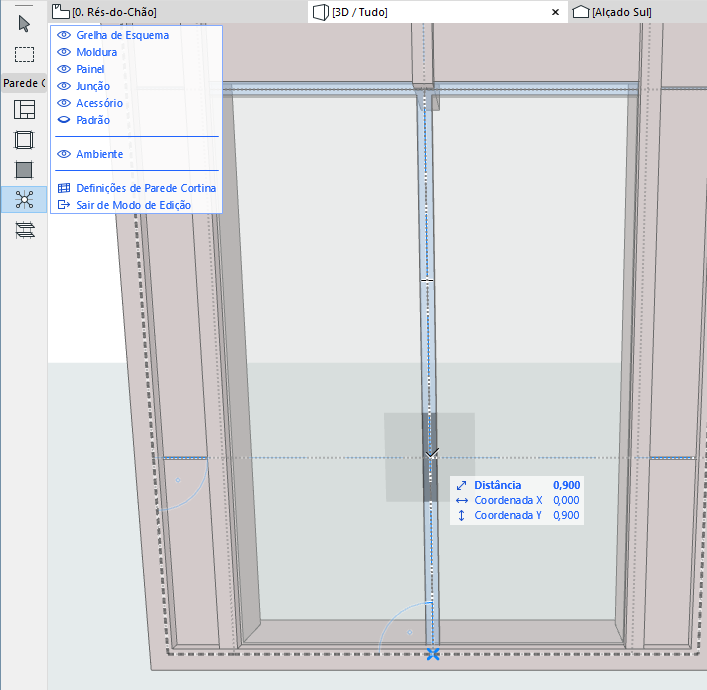

5.Com a ferramenta Junção activa, clique no ponto quente no meio da ligação.

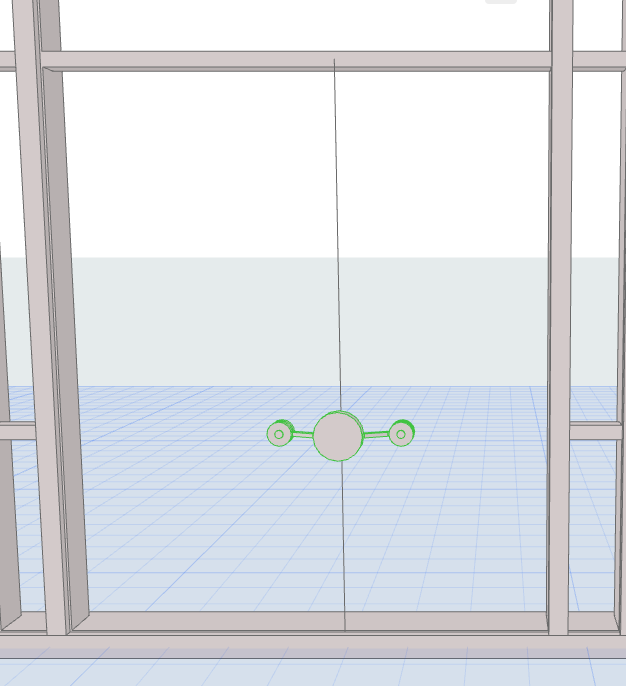

6.Clique para definir qual o lado da parede cortina onde pretende colocar a Junção. A mesma será colocada no ponto de ligação do painel mais próximo do seu clique.
Nota: para inverter a sua orientação, seleccione a Junção e clique em Rodar na Caixa de Informações.
