Fins de Barra (Barra Superior, Corrimão, Barra)

Todos os tipos de Barra (Barra Superior, Corrimãos, Barras normais) podem ter um ou mais segmentos de Extensão nos seus fins.

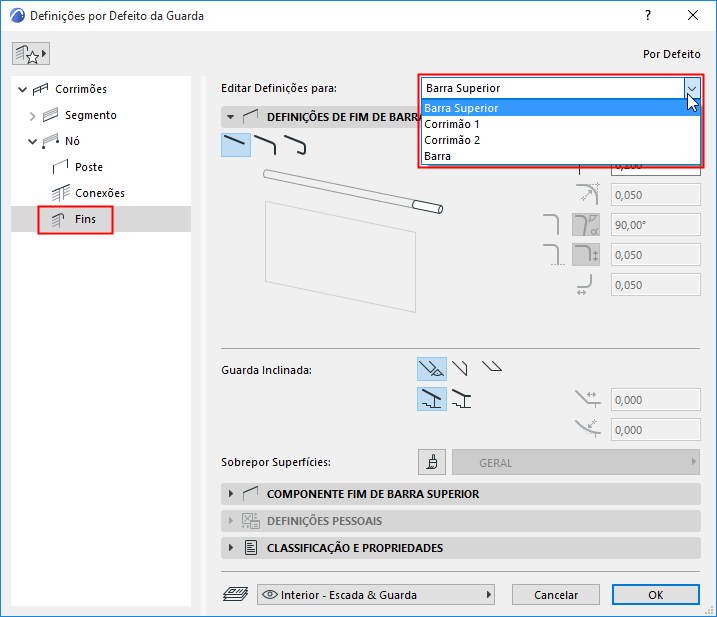

Em Definições do Guarda (página Fins), defina os parâmetros de fim separadamente para cada tipo de Barra, escolhendo um da lista pop-up:

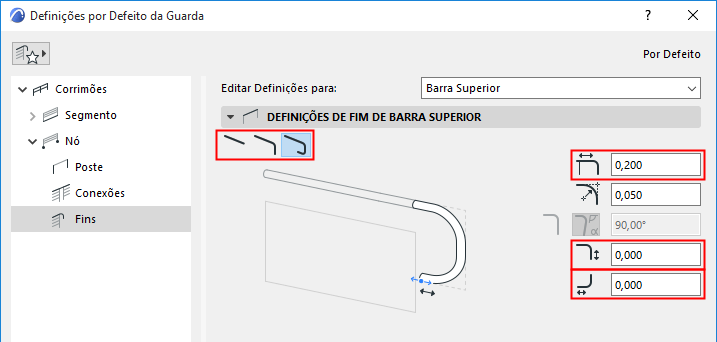

Definir Geometria de Fim de Barra

O Fim de Barra consiste numa Extensão que pode tomar a forma de Extensão única recta, uma Curva ou um Retorno Completo.

Escolha o fim que preferir em Definições de Fim. Os comprimentos de Extensão são definidos nos campos à direita.

Notas:

–Se não pretender utilizar o fim, defina o Comprimento de Extensão para 0.

–Para Barras simples, só está disponível a extensão.

–Para corrimãos duplos: use a quarta opção para conectar o Corrimão ao seu gémeo no lado oposto.

Ver Conectar Fins de Corrimãos Duplos.

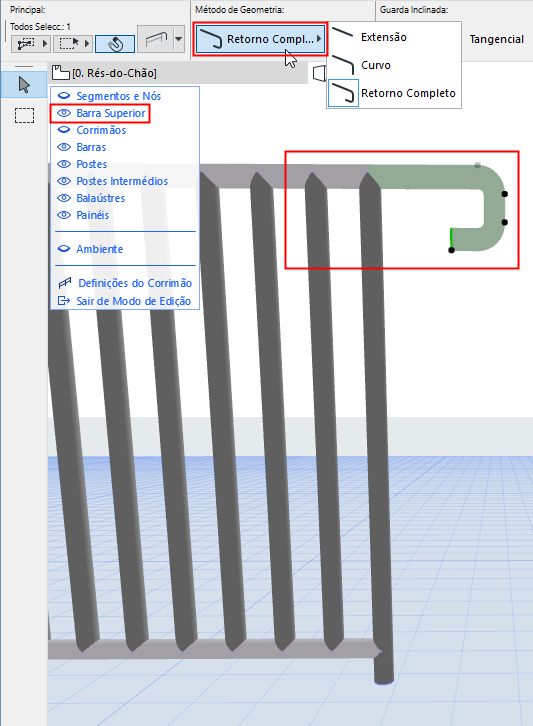

Editar Fins de Barra

As Definições de Fim, definidas em Definições de Guarda, são aplicadas a ambos os Fins da Barra (Barra Superior/Corrimão), mas pode personalizar qualquer um dos fins no Modo de Edição.

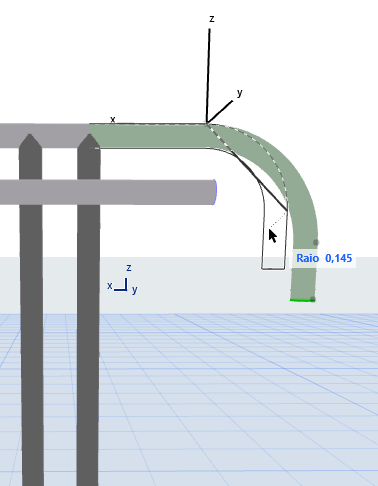

•Edite os fins graficamente no Modo de Edição, utilizando os pontos quentes para editar Comprimento da Extensão, Raio e/ou ângulo do Fim seleccionado. Quando um nó tem múltiplas possibilidades de edição, a palete de contexto aparece com as opções:

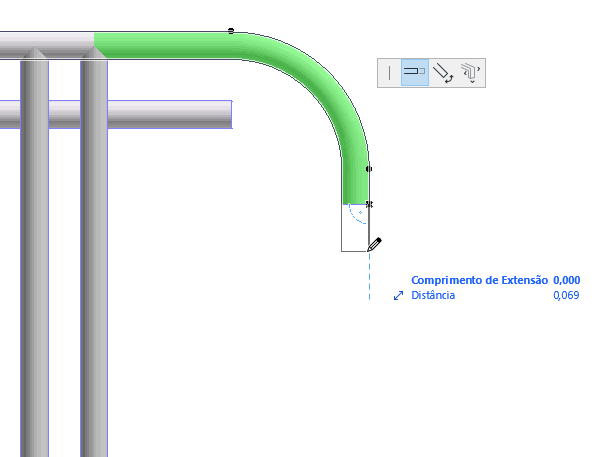

Editar Fins de Barra Graficamente em 3D e Corte/Alçado

•Utilize a Caixa de Informações ou as Definições de Fim para ajustar as definições de qualquer Fim de Barra seleccionado.

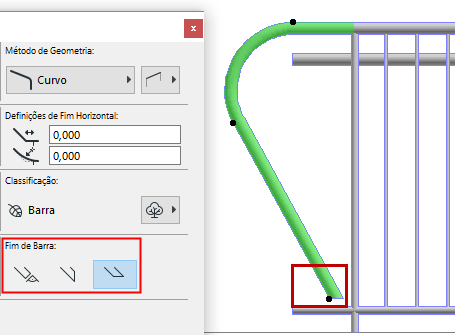

Guarda Inclinada: Geometria de Fim

Em Caixa de Informações ou Definições de Guarda, escolha a geometria de fim de uma Guarda Inclinada: perpendicular, vertical ou horizontal.

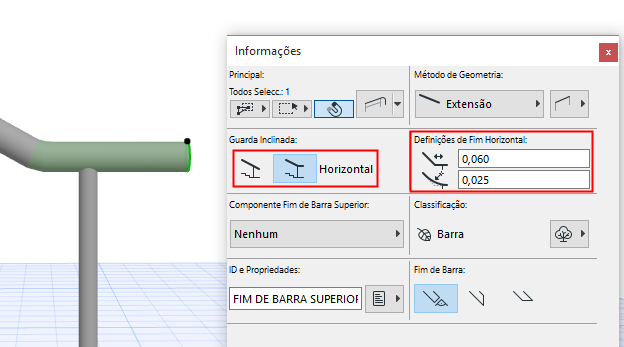

Fim de Guarda Inclinada: Tangencial para Segmento ou Horizontal

•Mude esta opção para terminar com uma Guarda Inclinada com um segmento horizontal.

•Insira o comprimento do segmento adicionado e um filete opcional.

Sobrepor Superfícies

Visualize o componente final com uma superfície diferente.

Adicionar Componente de Fim a Fim de Barra

O componente de Fim é adicionado ao segmento de Extensão da barra.

1.No Painel Componente de Fim, escolha o objecto de Fim de Barra pretendido, se necessário.

2.Use o painel Definições de Componente de Fim de Barra para definir os seus parâmetros.
