Criar Aberturas a partir da Selecção

Assista o vídeo

Utilize este comando para transformar elementos de construção Archicad seleccionados em Aberturas.

Um elemento Archicad seleccionado vai transformar-se numa Abertura se colidir com um elemento elegível (Parede, Laje, Malha, Viga).

Por exemplo: Morphs, Elementos MEP e Elementos de Escada (com altura livre activa) são tipicamente transformados em Aberturas.

Nota: se os dois elementos intersectantes não colidirem (ou seja, devido à intersecção automática ou à Operação de Elementos Sólidos), não é criada nenhuma Abertura.

Por exemplo, um ficheiro importado pode conter um Morph de múltiplos pisos a representar vazios mecânicos.

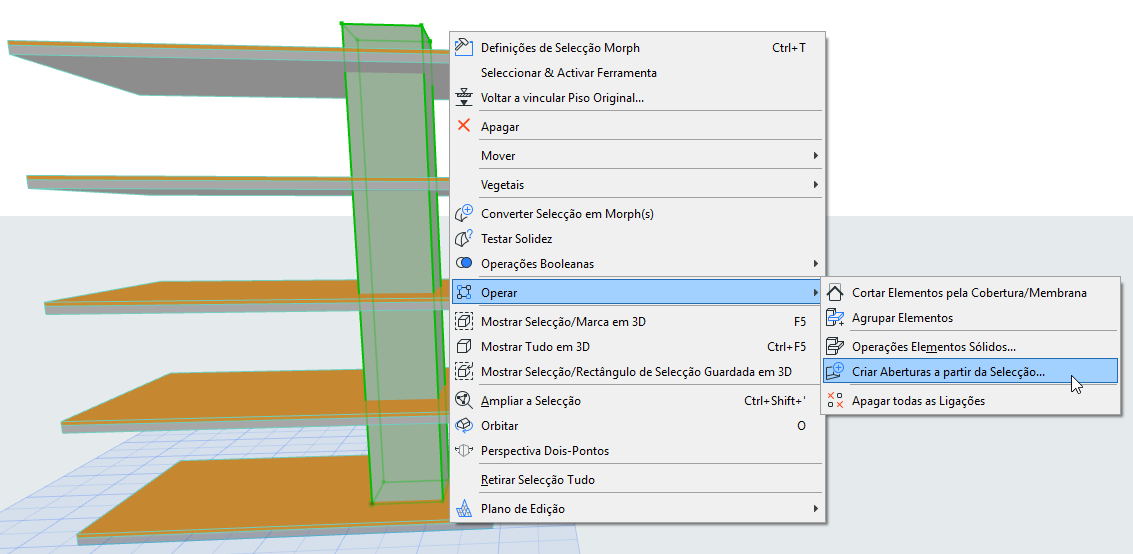

1.Seleccione o elemento (aqui, o Morph).

2.Utilize o comando Criar Aberturas a partir de Selecção

–no menu de contexto

–no menu Modelação > Conectar

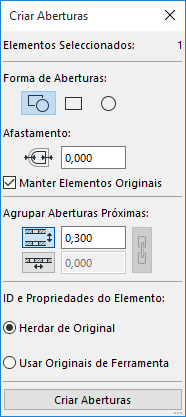

3.Defina as opções na palete emergente, depois clique em Criar Aberturas no fundo da palete.

Forma

•Automático: as Aberturas vão corresponder o máximo possível à geometria do elemento original

•Rectangular ou Circular

Afastamento

Opcionalmente, adicione um afastamento à Abertura.

Manter Elementos Originais

Anule a selecção para apagar os elementos originais.

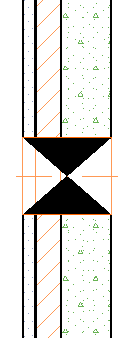

Agrupar Aberturas próximas

Seleccione esta opção para agrupar Aberturas mais próximas do que a distância de tolerância aqui definida.

•Agrupar longitudinalmente: pode ser útil em Paredes paralelas próximas ou Lajes sobrepostas.

•Agrupar lateralmente: por exemplo, com tubagens MEP, nas quais os tubos paralelos estão muito próximos entre si.

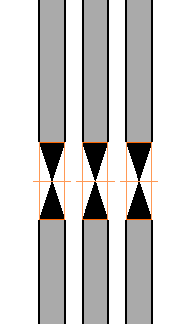

Se não seleccionar esta caixa, é criada uma Abertura separada em cada elemento anfitrião.

ID de Elemento

Para o(s) elemento(s) de Abertura criado(s) de novo:

•Mantenha a ID do elemento original (p. ex., MORPH-002), ou

•Atribua uma nova ID baseada nas predefinições da Ferramenta Abertura
