Edição Gráfica Utilizando Pontos Quentes Editáveis

Em função da sua programação, os Objectos GDL podem ter pontos quentes editáveis (pontos de selecção). Estes pontos inteligentes GDL são reconhecidos por terem forma de diamante. Se seleccionar um destes Objectos, clique no ponto quente editável, e seleccione o ícone Mover Vértice ou Alongar na palete de contexto (conforme apropriado). Se clicar num ponto quente editável GDL, é activado o Orientador, que apresenta o parâmetro editável. Clique em Tab para indicar o valor do parâmetro GDL.

A cor dos pontos quentes GDL pode ser definida em Opções > Ambiente de Trabalho > Selecção e Informação de Elemento.

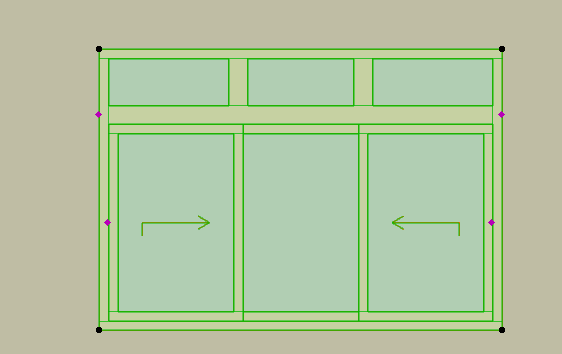

A forma de diamante do ponto serve para alertar que, além da edição gráfica, também está disponível para esse ponto a edição numérica directa (p.ex. definir a largura da folha de abrir de uma Janela), através do Orientador, desde que a opção apropriada tenha sido seleccionada na palete de contexto. Na imagem seguinte, o Orientador apresenta um parâmetro relacionado com a largura da abertura da Janela, caso o ícone Alongar tenha sido seleccionado.

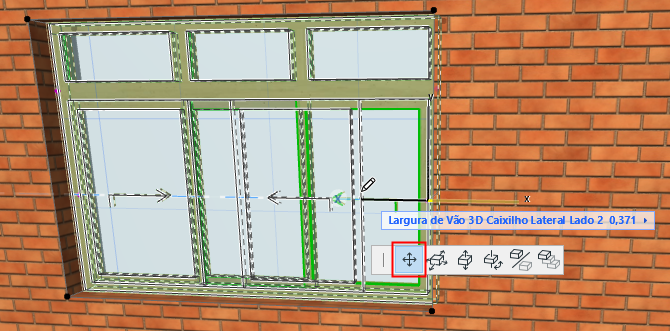

O ponto quente editável e a palete de contexto associada também estão disponíveis na Janela 3D. Na imagem seguinte, tem que seleccionar Mover Vértice, na palete de contexto, para activar o mesmo parâmetro da Janela.

Nota: O ponto quente em forma de diamante aparece apenas para opções de edição com uma possibilidade específica de edição de parâmetros no Orientador. Mais nenhum tipo de função está necessariamente ligada a este ponto quente.
