Verificar o Item de Biblioteca

Nota: parte do add-on Library Part Maker. Ver Library Part Maker.

Não pode guardar o Item de Biblioteca actual até o verificar.

No painel Verificar e Guardar Item de Biblioteca, prima Verificar.

A verificação é feita na Área de Desenho do Nome do Item de Biblioteca actual.

Rever assuntos

Rever os assuntos apresentados (alertas, avisos) que possam afectar ou impedir a gravação do Item de Biblioteca. Corrigir quaisquer assuntos que o exijam.

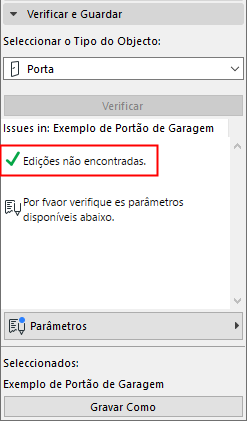

•Marca de verificação verde: Edições não encontradas. Rever os parâmetros; depois, Guardar.

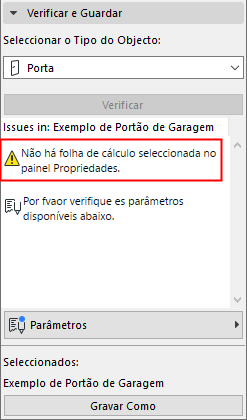

•Aviso amarelo: Chama a sua atenção para uma anomalia, mas não o impede de gravar o Item de Biblioteca. Rever os parâmetros; depois, Guardar.

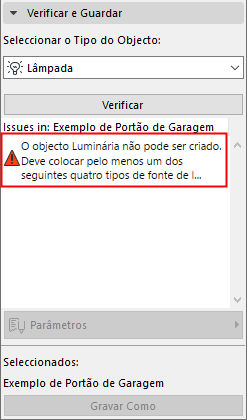

•Aviso vermelho: É um erro que deve ser corrigido antes de poder continuar.

Ajustar Parâmetros e Atributos

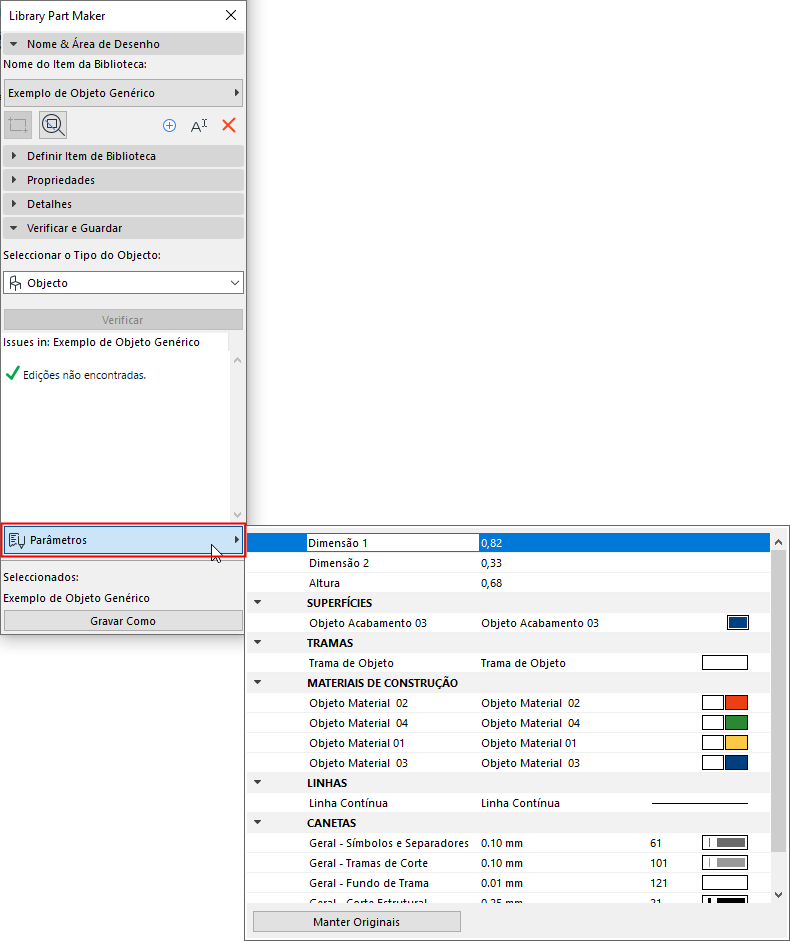

Assim que a Verificação deixe de emitir avisos que exijam resolução, o pop-up Parâmetros está disponível. Aqui, vê os parâmetros e atributos que serão guardados com o Item de Biblioteca actual.

Os atributos (tipos de linhas, canetas, tramas, superfícies, materiais de construção) são os utilizados nos símbolos 2D e modelos 3D da Área de Desenho. Os nomes dos parâmetros derivam automaticamente do nome dos Atributos do projecto actual.

Pode editar aqui os nomes e valores. A Área de Desenho memorizará as alterações de parâmetros que fizer.
