Definir Nome & Área de Desenho

Nota: parte do add-on Library Part Maker. Ver Library Part Maker.

O primeiro passo é criar um Nome de Item de Biblioteca e desenhar a sua Área de Desenho na Planta.

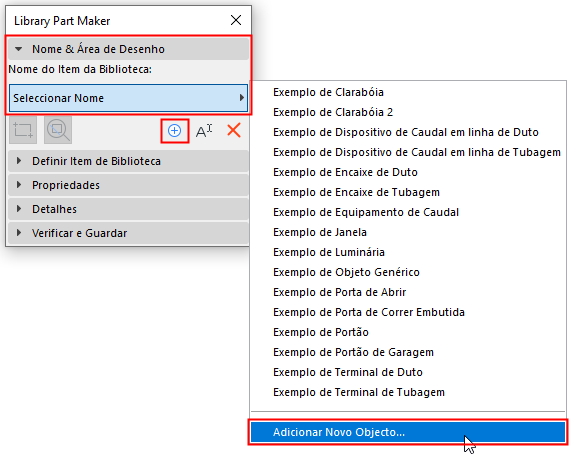

1.Na palete Library Part Maker, realize uma das seguintes acções:

–Clique no sinal Positivo.

–A partir do pop-up Nome de Biblioteca, escolha Adicionar Novo Nome de Item de Biblioteca .

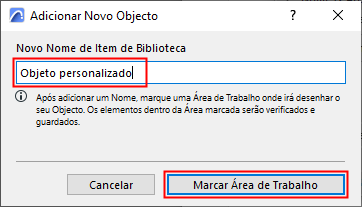

2.No diálogo que aparece, atribua um nome.

3.Clique em Marcar Área de Trabalho.

4.Clique na Planta para desenhar uma moldura de Área de Desenho. O nome é apresentado automaticamente ao lado da moldura.

Também é possível criar novas Áreas de Desenho copiando e colando uma Área de Desenho existente (por exemplo, numa matriz). Cada cópia recebe automaticamente um novo nome e é listada separadamente no pop-up da Palete.

O que é uma Área de Desenho?

•A Área de Desenho contém os elementos (componentes) 2D e 3D que constituem o Item de Biblioteca. A Área de Desenho agrupa estes componentes e os seus atributos e preserva quaisquer modificações que faça ao longo do trabalho.

•A Área de Desenho pode ser acrescentada antes ou depois da criação do Item de Biblioteca actual.

•A função Verificar e Guardar considera o conteúdo actual da Área de Desenho ao verificar a validade do Item de Biblioteca.

•Desseleccionar a Área de Desenho ou qualquer uma das suas partes não resultará em alterações perdidas.

Ver também Zoom para uma Área de Desenho.

Adicionar Nova Área de Trabalho

Se a moldura da Área de Desenho for eliminada, o Nome do Item de Biblioteca ainda está disponível na palete, mas não será possível guardá-lo: ao executar uma verificação, receberá um aviso.

Para desenhar uma nova Área de Desenho, clique no ícone Adicionar Área de Trabalho e desenhe-a novamente.

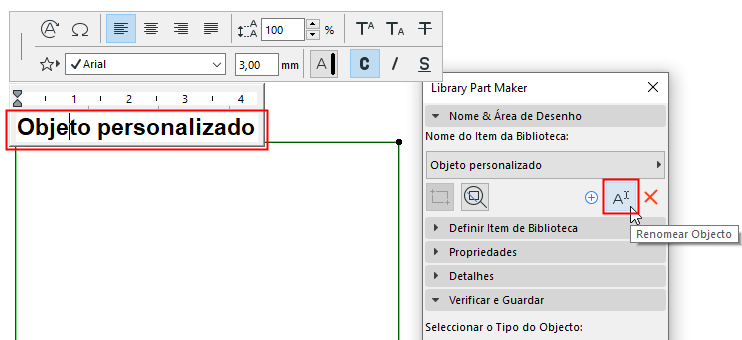

Renomear Objecto

Dispõe das seguintes opções:

•Edite o nome do Item de Biblioteca directamente na Planta

•Clique no botão Renomear na palete.
