Critérios de Superfície em Regras de Sobreposição Gráfica e Detecção de Colisão

Tenha em atenção que as funções de Sobreposição Gráfica e Detecção de Colisão reconhecem superfícies de forma limitada.

Os critérios de superfície nestas interfaces (Superfície, Nome da Superfície) podem ou não aplicar-se, dependendo do tipo de elemento e de como a superfície foi atribuída.

Elementos de construção: os critérios aplicam-se se a superfície foi definida em definições de elementos

Para elementos de construção, se uma superfície for definida em definições de elementos, a regra aplica-se.

Por exemplo, uma sobreposição gráfica aplica um acabamento em Nogueira a todos os elementos que contenham uma superfície de tijolo vermelho.

Original	Sobrepor superfície de tijolo com Nogueira

Segmento de coluna com material de construção em tijolo vermelho	Sobreposição "Nogueira" aplicada a toda a coluna, com base na superfície de tijolo vermelho atribuída ao segmento nas definições de elemento (via Material de Construção)

Parede com superfície da aresta de tijolo	Sobreposição "Nogueira" aplicada a todo o elemento, com base na superfície de tijolo atribuída nas definições de elemento (através da Sobreposição da aresta no painel Modelo)

Laje de tijolo vermelho com elemento de Abertura azul	Sobreposição "Nogueira" aplicada ao elemento da laje (mas não à Abertura), com base na superfície de tijolo atribuída nas definições de Laje

Laje azul, mais elemento de Abertura com superfície de tijolo	Sobreposição "Nogueira" aplicada à superfície de Abertura (mas não à laje), com base na superfície de tijolo atribuída nas definições de Abertura (via painel Modelo)

Laje com superfície do topo de tijolo (através da sobreposição do painel Modelo) Superfície do topo cortada por telhado	Sobreposição "Nogueira" aplicada a todo o elemento, com base na superfície de tijolo nas definições do elemento (mesmo que a superfície do tijolo não seja visível no modelo)

Itens de Biblioteca: os critérios só se aplicam se a superfície for proveniente de sobreposição do Painel Modelo

•As Sobreposições Gráficas e a Detecção de Colisão aplicam-se se a superfície original tiver sido aplicada no Painel Modelo das Definições de Objecto (este é um parâmetro do Archicad disponível em todas as saídas do Archicad que se baseiam em dados de propriedade).

•Em contrapartida: se a superfície original foi definida apenas no painel Definições à medida do item de biblioteca (este é o painel que define o Texto GDL, que NÃO é um parâmetro do Archicad), então as Sobreposições Gráficas e a Detecção de Colisão não aplicarão os critérios de superfície.

Original	Sobrepor superfícies verdes com azul

Superfície verde da cadeira atribuída no painel Modelo	Sobreposição Gráfica com base na superfície aplicada

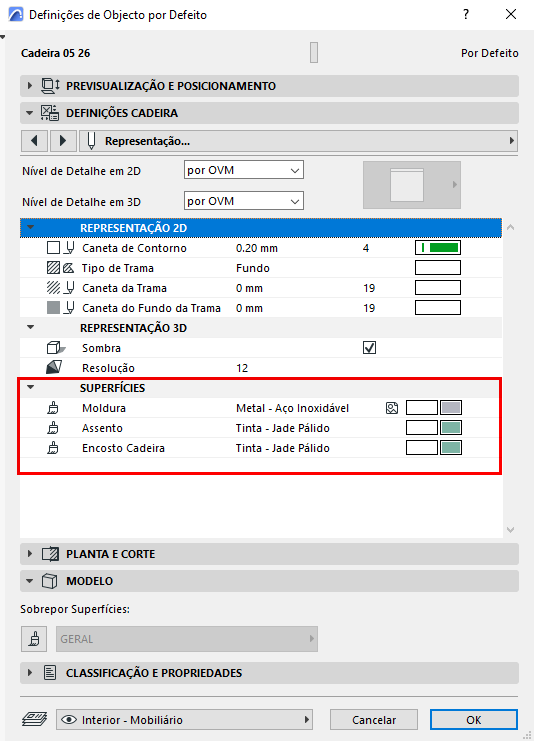

Superfície verde do assento da cadeira atribuída no Painel de Definições à Medida (Texto GDL)	A Sobreposição Gráfica com base na superfície não se aplica

Superfícies resultantes de edições de modelos 3D: os critérios NÃO se aplicam

Elementos de construção: se a superfície for "herdada" devido à edição de modelos, as superfícies resultantes NÃO são consideradas para Sobreposições Gráficas. Por exemplo, a superfície de um elemento pode derivar de

•Uma operação com sólidos (o elemento alvo herda a superfície do operador)

As superfícies resultantes NÃO serão consideradas, e o elemento não obterá uma Sobreposição Gráfica nem participará na Detecção de Colisão.
