Atribuir Estado de Reconstrução de Corte

Nota: O processo de atribuição de um estado é idêntico nas Secções, Alçados e Alçados Interiores. O estado do Documento 3D pode ser Reconstruído Automaticamente ou Manualmente, mas não o Desenho.

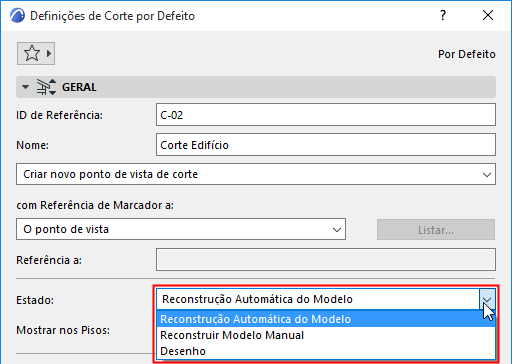

Quando cria uma nova Secção, é-lhe atribuído um estado no painel Geral de Definições de Secção. Uma Secção pode ter um de três estados: Reconstruir Modelo Auto, Reconstruir Modelo Manual, e Desenho.

O estado de cada Secção define a associação e o método de reconstrução entre a Secção e o modelo em Planta.

•Nos dois estados Modelo (Reconstruir Auto e Manual), a Janela consiste em elementos de construção; quaisquer alterações efectuadas numa Janela de Secção podem ser actualizadas na Janela da Planta, assim como na Janela 3D e noutras Janelas de Secção, e vice versa.

•Numa Secção no estado Desenho, os elementos de construção são explodidas em tramas 2D, arcos e linhas. As alterações efectuadas neste tipo de Janela não são actualizadas noutras Janelas. Pode, no entanto, actualizar o desenho de modo a que este traduza as alterações mais recentes do modelo.

Os elementos construtivos são editáveis em ambas as janelas da secção Reconstruir Modelo Auto e Manual. Não pode criar aqui novos elementos do modelo da maioria dos tipos, mas pode duplicá-los, vê-los e modificá-los. Pode, contudo, criar novos Morphs e Paredes Cortina nestas janelas.

Nota: se apagar um elemento de construção numa Janela de Secção no estado modelo (Reconstruir Auto ou Manual), este será também apagado na Planta e no modelo 3D.

Independentemente do estado da Secção, é sempre possível adicionar elementos 2D, anotações e cotas.

Para mais informações, veja Actualizar Secções.
