Documento 3D: Projecção em Planta
Crie este tipo de Documento 3D baseado numa projecção da Planta. Defina a projecção definindo uma altura de plano de corte em 2D e a direcção de projecção para cima (em direcção ao tecto) ou para baixo (para o chão). Isto é útil, por exemplo, para visualizar as estruturas em carga numa planta de laje ou uma planta de tectos falsos. Use também esta função para criar vistas de Planta sombreadas para apresentação/design do interior.

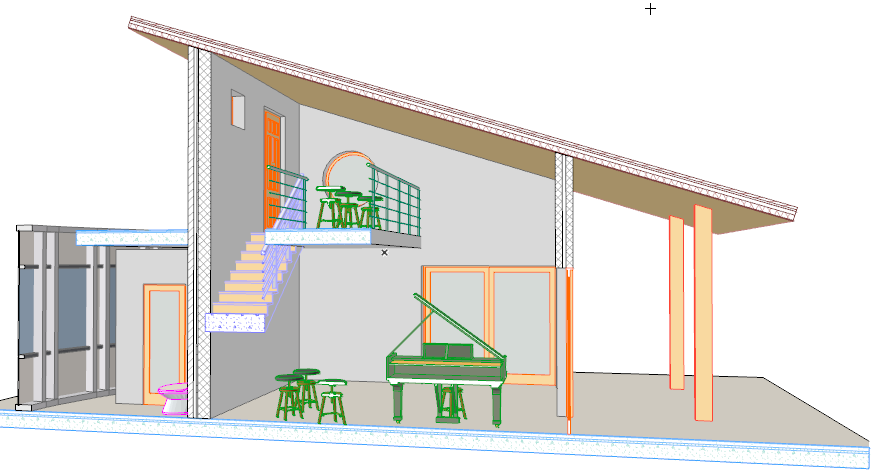

Documento 3D: Projecção 3D
Este Documento 3D tem a sua origem na janela 3D. Os parâmetros específicos e as opções que afectam a visualização da janela 3D (como a projecção e filtragem/selecção de elementos) irão afectar a visualização do Documento 3D.

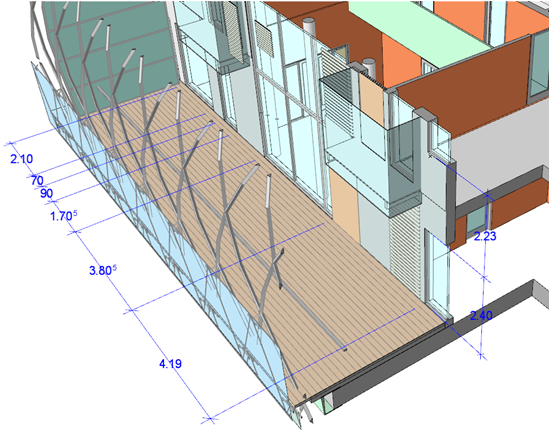

Para adicionar cotas, utilize apenas ferramentas para cotas Archicad e determinadas funções de cotas que estão disponíveis apenas para Documentos 3D.
O Ponto de Vista do Documento 3D
O Documento 3D é um ponto de vista que surge no Mapa de Projecto do Navegador.
Também pode aceder a Documentos 3D através do comando OK da Barra de Ferramentas Mini-Navegador, ou do menu Janela > Navegar > Documentos 3D ou do menu Janelas.).
Em muitos casos, o Documento 3D é analógico relativamente ao ponto de vista do Corte: é uma parte integral do modelo Archicad e os seus elementos de modelo são reconstruídos automaticamente e manualmente, dependendo do seu estado.
No Documento 3D pode seleccionar elementos do modelo e aceder às caixas de diálogo das suas definições para efectuar alterações ao modelo, mas não pode editá-los graficamente ou criar novos elementos de modelo.
