Unificar Elementos de Desenho em Polilinhas
As Linhas, Arcos e Polilinhas vinculadas podem ser transformadas numa única Polilinha.
•Seleccione todos os elementos vinculados.
•Utilize o comando Edição > Nova Forma > Unificar .
Os atributos do último elemento seleccionado serão aplicados ao conjunto unificado de elementos.
Pode unificar vários conjuntos de items vinculados seleccionados, com um único comando Unificar.
Nota: para unificar items agrupados, tem que activar Suspender Grupos.
Ver também Interceptar dois Elementos.
Para abrir uma polilinha fechada, apagando um dos seus segmentos:
•Active a ferramenta de Selecção.
•Faça Ctrl-click (Cmd-click) sobre o segmento de linha que quer apagar.
Nota: utilize o mesmo método para cortar uma polilinha tendo pelo menos 3 segmentos dentro de duas polilinhas independentes.
Explodir uma Polilinha
1.Seleccione a Polilinha.
2.Utilize Modelação > Explodir dentro da Vista Actual.
As linhas e os arcos resultantes são agrupados. Desfaça o grupo se necessário.
Ver também Explodir dentro da Vista Actual.
Polilinhas Tracejadas: por Segmento ou Contínuas
Apenas para Polilinhas, se estiver a usar um tipo de linha tracejada, escolha uma preferência nas Definições de Polilinha relativa ao modo de lidar com o padrão tracejado nos nós de polilinha.
Distribuir Padrão Tracejado em Toda a Polilinha

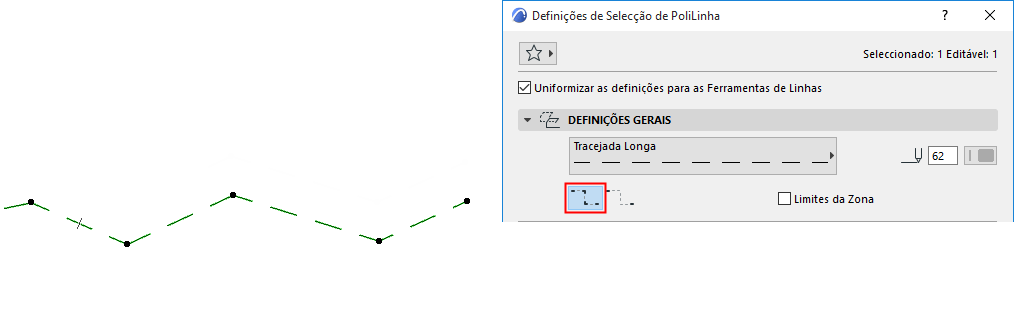

Distribuir Padrão Tracejado Por Segmento
