O método de construção Cotas Verticais é um caso especial das Cotas Lineares. As Cotas Verticais permitem-lhe colocar marcadores de altura nas Janelas Secção/Alçado/AI e Documento 3D.
Nota: nas janelas Planta ou Folha de Trabalho/Pormenor, utilize as Cotas de Nível. Ver Cotas de Nível.
As Cotas Altimétricas são calculadas com base na Origem da Cota, que pode seleccionar conforme necessário nas Definições de Cota Altimétrica.
Um conjunto de Cotas Verticais comporta-se como uma cadeia de cotas associativa.
Colocar Cadeia da Cota Altimétrica
1.Active a ferramenta Cota com o método de construção Cota Altimétrica.
2.Na janela Secção/Alçado/AI ou Documento 3D: clique nas séries de pontos onde necessita de Cotas Altimétricas.

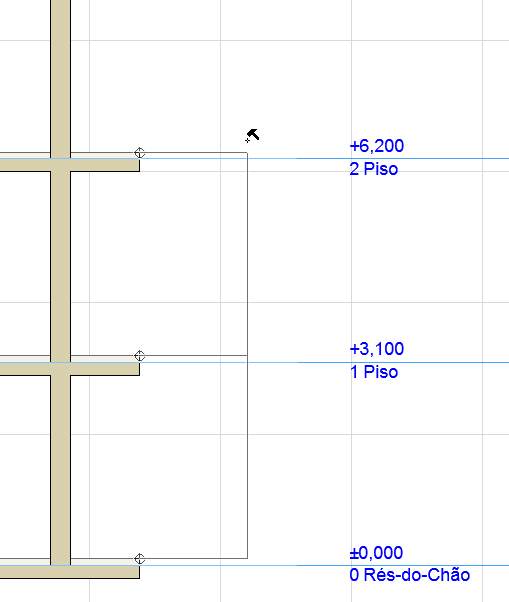

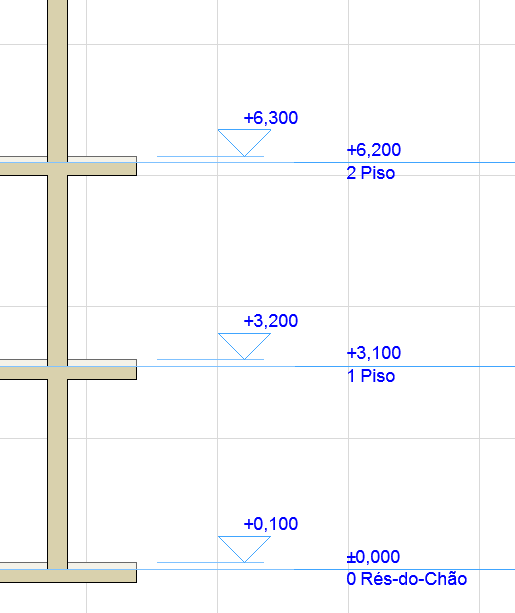

3.Faça duplo-clique (ou clique em OK na Caixa de Controlo) e utilize o cursor Martelo para colocar a cadeia.
Nas janelas Secção/Alçado/AI, pode cotar todas as Linhas do Nível do Piso num único passo.
Ver Cotagem das Linhas do Nível do Piso.
Seleccionar Cotas Altimétricas

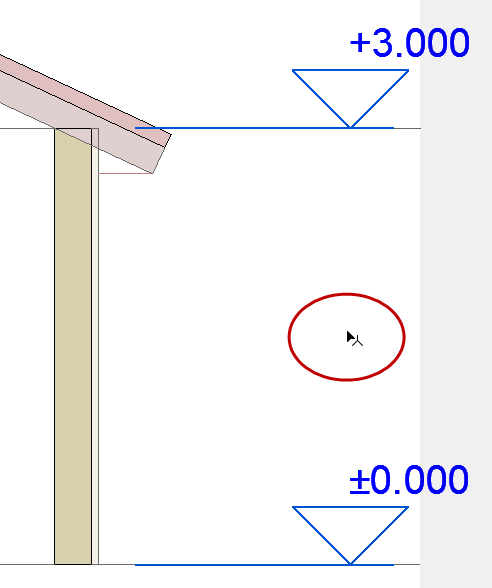

Execute o comando "shift-click" no eixo invisível da cadeia (onde o cursor passa a Mercedes com Seta).
Definições de Cota Altimétrica
A maioria das definições nesta caixa de diálogo são idênticas àquelas em: Definições da Ferramenta Cota
Segue-se uma descrição dos controlos que são únicos em Definições de Cota Altimétrica.

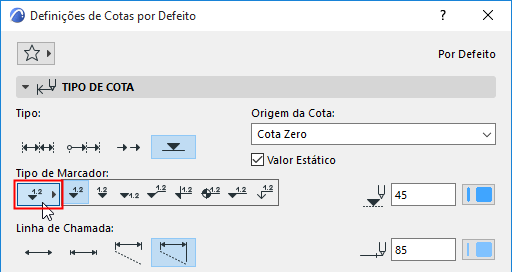

Tipo de Marcador: clique no pop-up para seleccionar a disposição de um texto de Marcador/Cota para a Cota Altimétrica.

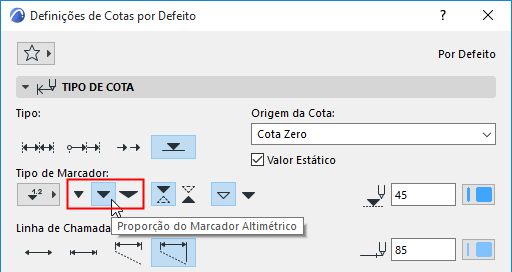

Clique num destes ícones para definir as proporções do Marcador de Cota Altimétrica.

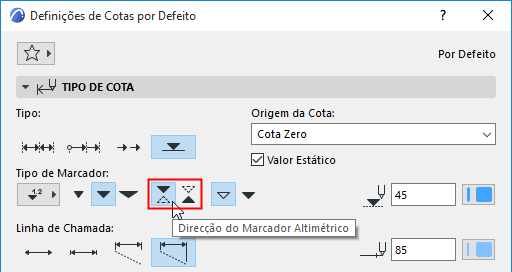

Clique num destes ícones para escolher uma direcção para o Marcador de Cota Altimétrica.

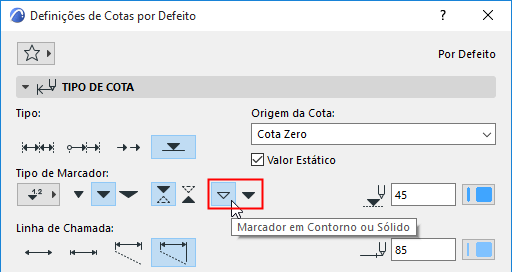

Clique numa destas opções para escolher um Marcador de contorno ou sólido.

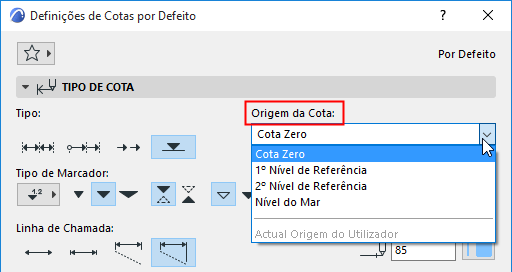

Seleccione a Origem da Cota a partir da lista pop-up:
•Origem Projecto
•Nível do Mar (definido em Opções > Preferências do Projecto > Níveis de Referência)
•Um Nível de Referência definido em Opções > Preferências do Projecto > Níveis de Referência
•Actual Origem do Utilizador: esta opção só está disponível para Cadeias de Cota seleccionadas, e indica que a Origem do Utilizador foi alterada, desde que as cotas foram colocadas, e que estas não foram actualizadas.
