Verificador de Projecto Archicad
O Verificador de Projecto permite aos utilizadores capturar erros à medida que desenham, directamente no Archicad. Utilize-o em qualquer fase do processo de projecto para validar e melhorar a qualidade da geometria e dos dados do seu modelo de projecto - uma espécie de "corrector ortográfico BIM".
O Verificador de Projecto utiliza um serviço de nuvem chamado Solibri Inside, desenvolvido pela Solibri, empresa irmã da Nemetschek. Pode utilizar as funções básicas do Verificador de Projecto a partir do Archicad sem qualquer conta Solibri.
Disponibilidade
Para utilizar o Verificador de Projecto do Archicad, é necessário:
•Archicad 26 Actualização 2 (build 4019) ou mais recente
•Inicie a sessão com a Graphisoft ID
•Aceitar as Condições de utilização (esta caixa de diálogo aparece quando se inicia o Verificador de Projecto). Os seus dados de identificação de utilizador serão transferidos para Solibri, para verificar a sua elegibilidade para utilizar o Verificador de Projecto.
Benefícios e funções básicas
•Não é necessária qualquer instalação para utilizar as funções básicas do Verificador de Projecto, disponíveis no Archicad de imediato.
•Uma vez que o Verificador de Projecto funciona como um comando do Archicad, não é necessário exportar ficheiros para uma aplicação externa e importar os resultados, o que simplifica bastante o seu fluxo de trabalho de garantia de qualidade.
•Pode efectuar verificações da qualidade do desenho no início do processo de desenho para garantir a qualidade da geometria e dos dados do seu modelo de desenho.
Funções adicionais
Para aceder a funções adicionais do Verificador de Projecto:
•Registe-se no Solibri Inside e/ou actualize a sua conta. Ver Solibri Inside.
•Os assinantes do Archicad também podem ser elegíveis para uma oferta promocional Solibri Inside. Por favor, verifique o website da Graphisoft para mais pormenores.
Como funciona
1.Abra o Verificador de Projecto com uma das seguintes opções:
•Clique no Verificador de Projecto na barra de ferramentas principal
•Modelação > Verificação de Modelo > Verificador de Projecto
2.Para continuar, seleccione a caixa para concordar com as condições de utilização. Os seus dados de identificação de utilizador serão transferidos para Solibri, para verificar a sua elegibilidade para utilizar o Verificador de Projecto.

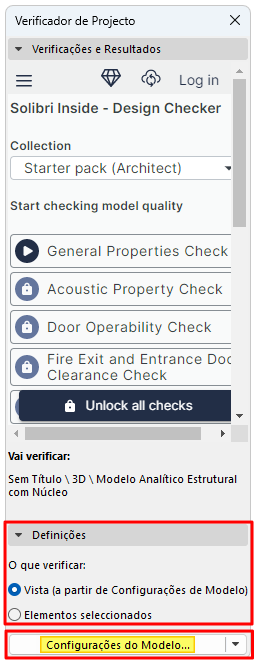

Abre-se a palete "Verificador de Projecto", que lista as Verificações de Projecto disponíveis. O conjunto de controlos disponíveis é actualizado periodicamente.
3.No painel Definições, na parte inferior da Palete, execute uma das seguintes acções
•Seleccione uma vista (todos os elementos dessa vista participarão na Verificação),
•Seleccione elementos para executar a Verificação
4.Clique em Configurações de Modelo.
5.Na caixa de diálogo Definições que aparece, especifique um Tradutor IFC para exportar dados para o Solibri Inside. Recomendamos o tradutor "IFC4 Reference View-based Export".
Nota: se estiver a utilizar um tradutor IFC2x3, certifique-se de que o campo "Modo preservação de material (IFC2x3 apenas)" da caixa de diálogo "Conversão de Geometria para Exportação IFC" está definido para "Nunca expluda elementos, preservação não está garantida". (Ver Modo preservação de material (IFC2x3 apenas)
6.Na caixa de diálogo Verificador de Projecto, clique em qualquer uma das verificações disponíveis para a executar (por exemplo, "Verificação de Propriedades Gerais»).
O Verificador de Projecto gera os dados necessários e envia-os ao Solibri Inside para operações de verificação.

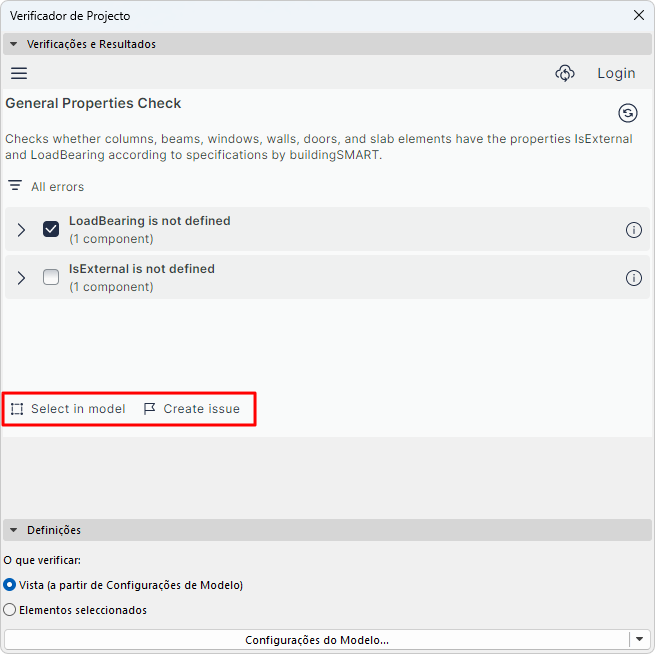

A palete apresenta os assuntos resultantes, juntamente com os seus elementos relacionados.

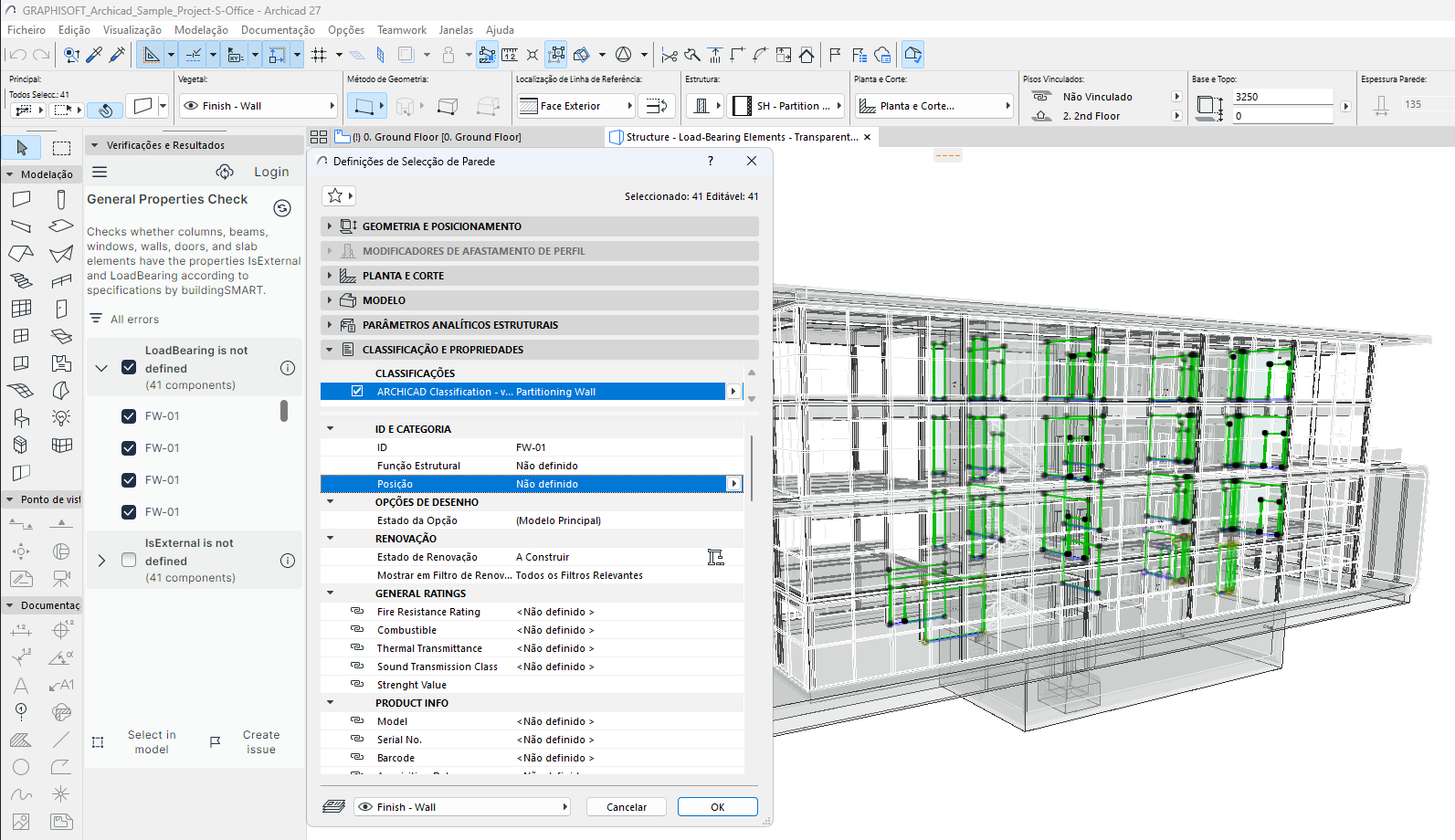

Na imagem seguinte, a "Verificação de Propriedades" descobriu que os elementos seleccionados têm várias das suas propriedades básicas definidas como "Indefinidas".
•É possível seleccionar os elementos identificados para visualizar e corrigir os problemas.
•Também pode criar um Assunto no Organizador de Assunto do Archicad.
