Para qualquer elemento do Traçado seleccionado: clique numa aresta, nó ou linha de referência para aceder aos comandos da palete de contexto.
Inserir novo vértice
A partir da linha de referência:
1.Seleccionar Inserir novo vértice.
2.Arraste para criar um novo nó e alterar a forma do Traçado.

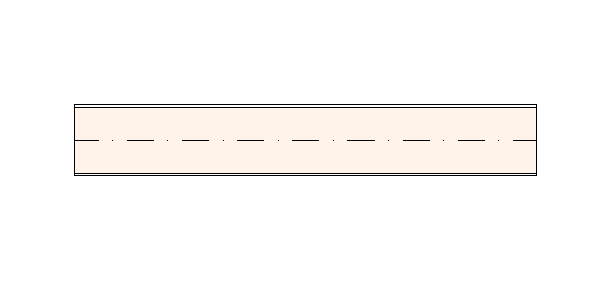

Mover Vértice
Disponível para um nó entre dois segmentos rectos adjacentes.
Arraste o nó de ligação ou introduza valores no Orientador. Isto modifica o comprimento do segmento.

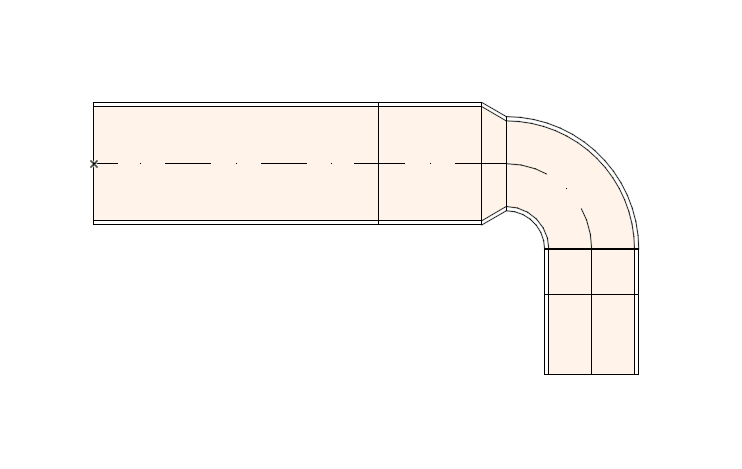

Elevar Traçado (Planta)
Introduza o valor pelo qual pretende elevar o Traçado.
Elevar Traçado (3D)
Utilize o comando Arrastar para alterar a elevação do Traçado no eixo Z.

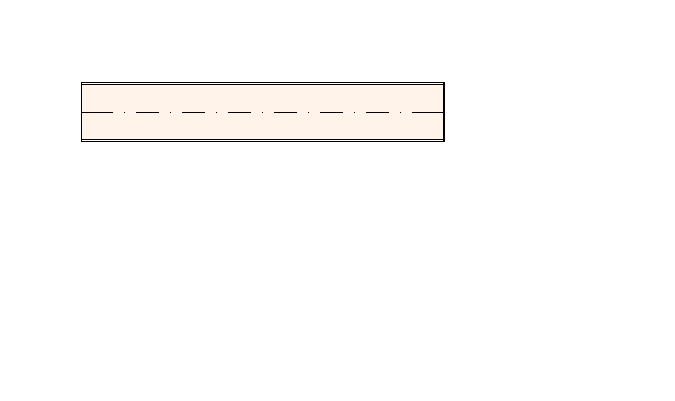

Continuar Traçado
Disponível na extremidade de um segmento recto desligado.

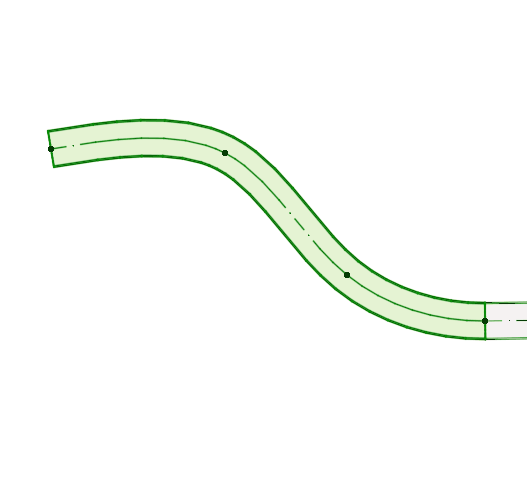

Conduta Flexível: Mover Nó
Clique num nó da Conduta Flexível.
Seleccione Mover sub-elemento e, depois, arrastar o nó.
Conduta Flexível: Inserir novo vértice
Clique na linha central da Conduta Flexível.
Seleccione Mover sub-elemento e, em seguida, clique na linha central para criar um novo nó.

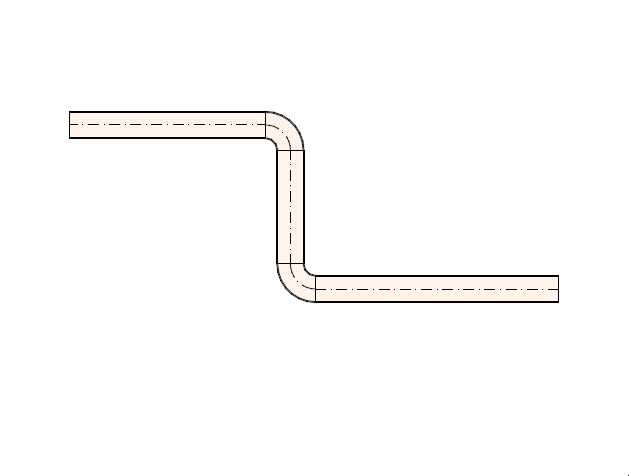

Afastar Segmento
1.Seleccione o elemento.
2.Clique na linha central/no eixo.
3.Na palete de contexto, seleccione “Afastar segmento” para o mover.
Nota: não disponível para traçados ligados a ramais.

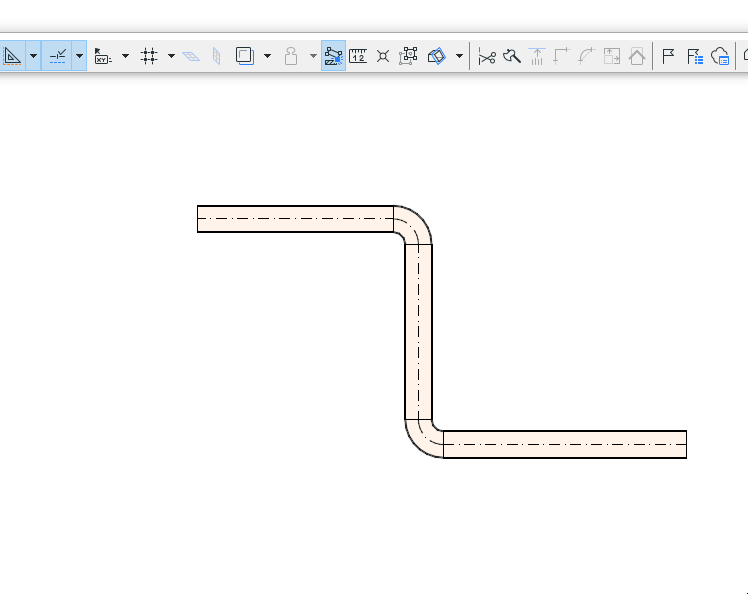

Dividir Traçado MEP
1.Seleccione o traçado que pretende dividir.
2.Seleccione o comando Edição > Dar nova forma > Dividir, ou o ícone da parede da barra de ferramentas.
3.Desenhe uma linha de divisão temporária.
Nota: na janela 3D, um plano de divisão vermelho é visualizado como fundo.
4.Clique num dos lados da linha/do arco de divisão com o cursor Olho.
5.Os elementos do lado onde clicou mantêm-se seleccionados, enquanto que os elementos do outro lado são desseleccionados.
