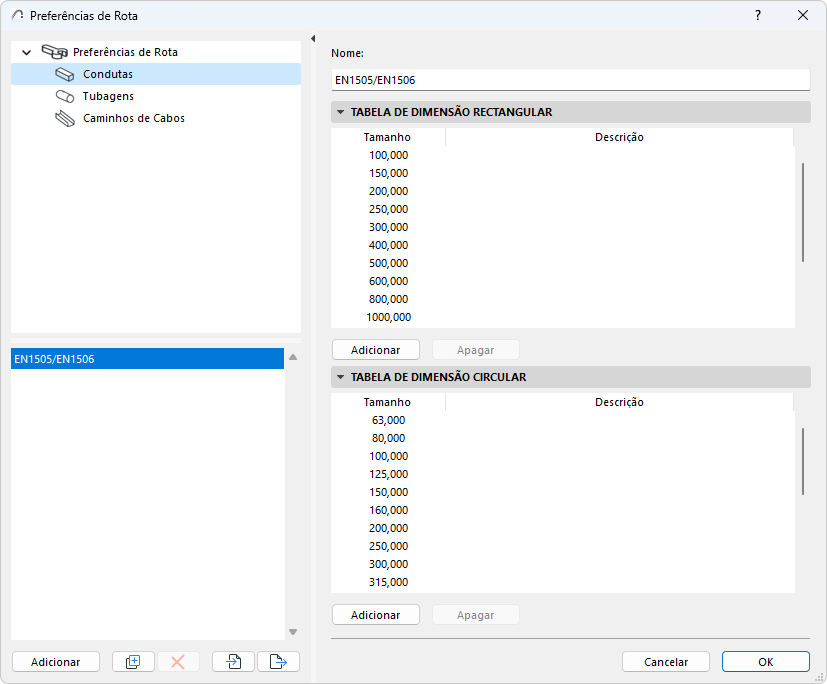

Esta caixa de diálogo encontra-se em Opções > Preferências do Projecto > Preferências de Rota.
(Se não a vir, seleccione o Perfil do Ambiente de Trabalho MEP. Ver Aplicar Ambiente de Trabalho MEP)
Utilize as Preferências de Traçado para configurar Tabelas de dimensões para os segmentos de Conduta, Tubagem e Caminhos de Cabos no seu modelo MEP.
É possível criar tantas tabelas de dimensões quantas forem necessárias para cada tipo de segmento.

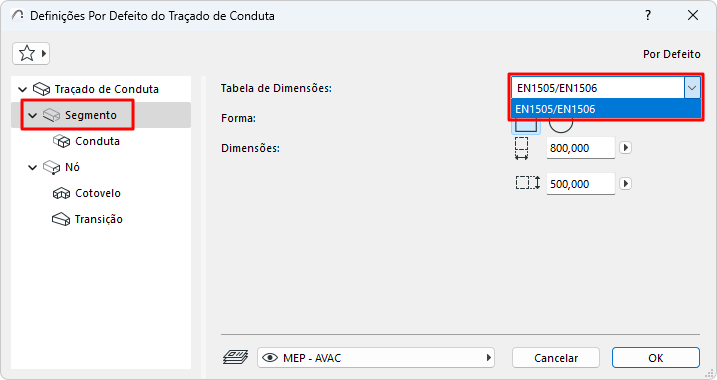

Em seguida, seleccione a tabela de que necessita nas definições correspondentes do Segmento de Traçado.

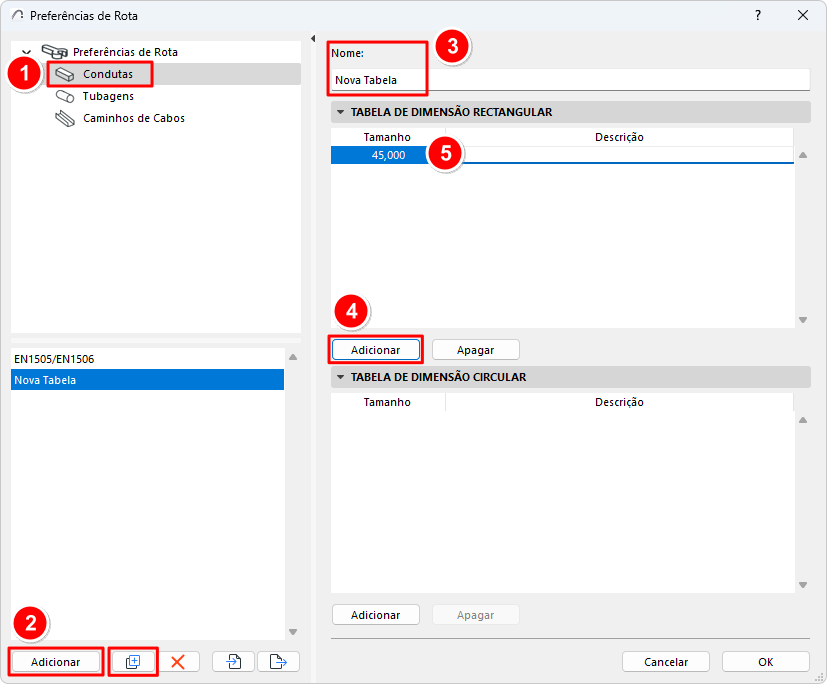

Criar uma nova Tabela de Dimensões
1.No lado esquerdo das Preferências de Rota: seleccione o tipo de Segmento (Condutas, Tubos ou Bandejas de Cabos).
2.Clique no botão Adicionar ou Duplicar.
3.No lado direito, introduza um nome para a nova tabela.
4.Clique em Adicionar.
5.Introduza a dimensão e uma descrição opcional. As dimensões são automaticamente ordenadas por ordem ascendente.

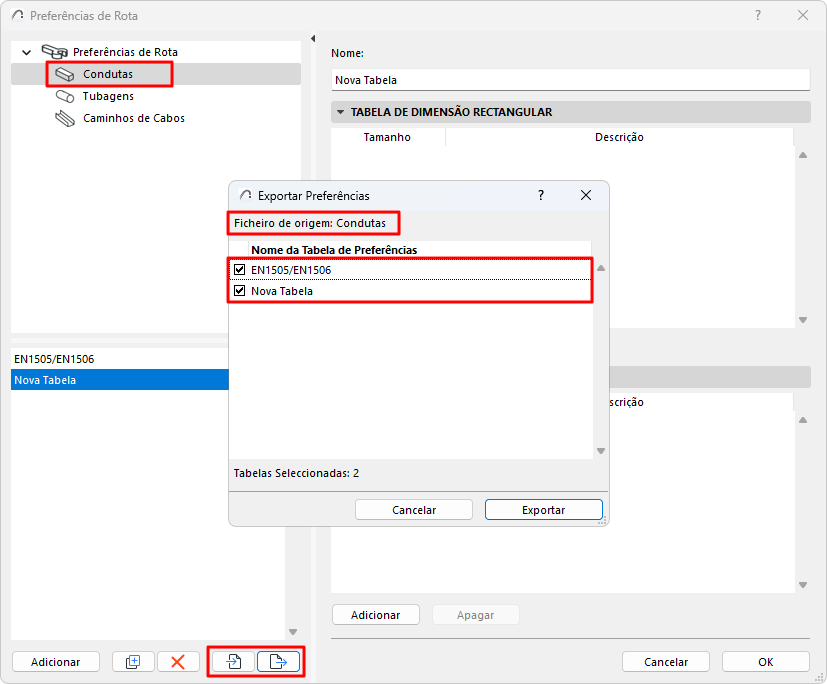

Importar-Exportar Preferências de Traçado
Utilize os botões Importar e Exportar para partilhar uma ou mais tabelas de Dimensões do tipo de Segmento seleccionado, através de ficheiros xml.
