Palete Operações de Elementos Sólidos

Para mais informações, veja Operações de Elementos Sólidos.

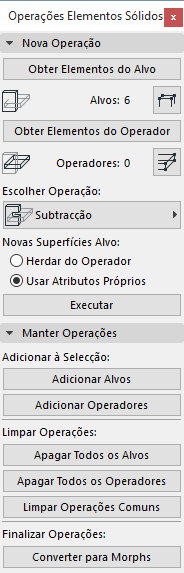

O comando Modelação > Operações Elementos Sólidos abre esta palete flutuante.

Painel Nova Operação

Utilize os controlos neste painel para definir e executar um Operação Elementos Sólidos.

•Obter Elementos do Alvo: Clique para guardar os objectos seleccionados como Elementos Alvo. São, agora, guardados com Elementos Alvo (mesmo depois de não-seleccionados) contanto que a janela Operações Elementos Sólidos permaneça aberta.

Nota: Se seleccionou os elementos Alvo na Janela 3D, eles podem nem todos pertencer ao mesmo Piso. Neste caso, um aviso informá-lo-á sobre isso.

Para seleccionar os elementos alvo guardados, de novo, se os tiver desseleccionado, clique no botão Seleccionar Alvos Armazenados.

Nota: Se a seguir seleccionar outro elemento e clicar no botão Obter Elementos do Alvo, de novo, substituirá a selecção armazenada.

•Obter Elementos do Operador: Clique para guardar os objectos seleccionados como Elementos do Operador. Não necessita de realizar esta selecção na mesma janela que utilizou para os Alvos; pode seleccionar o Alvo num Piso e o Operador noutro.

Para seleccionar os elementos alvo guardados, de novo, se os tiver desseleccionado, clique no botão Seleccionar Operadores Armazenados.

•Escolha uma operação: Clique para seleccionar o tipo de operação desejado entre elementos Alvo e Operador.

•Novas superfícies serão: especifique se as novas superfícies do Elementos-Alvo utilizarão os atributos de superfície dos Elementos-Alvo, ou se herdarão os atributos de superfície dos Elementos-Operador.

Herdar Atributos do Operador: Escolha para definir os atributos das novas superfícies como as dos Elementos Operador.

Usar os Seus Próprios Atributos: Escolha para definir os atributos das novas superfícies como as dos Elementos Operador.

•Executar: Clique para criar uma Ligação Operação de Sólidos entre os Elementos Alvo e Operador guardados.

Painel Manter Operações

Manter Operações: utilize os controlos deste painel para verificar, editar e cancelar Operações com Sólidos já existentes. Estes controlos afectam elementos que tenham sido vinculados via uma Operação Sólida finalizada, e não tenham ligação às definições do painel Nova Operação acima.

Adicionar à Selecção

Se seleccionou um elemento que tenha participado numa Operação de Elementos Sólidos, utilize os dois botões seguintes para adicionar mais elementos à selecção: os que são, ou alvos ou os operadores dos elementos seleccionados. Pode clicar em ambos os botões em sucessão; isto seleccionará todos os alvos e todos os operadores da Operação Elementos Sólidos vinculada.

•Alvos dos Elementos Seleccionados: Clique neste botão para adicionar elementos à selecção actual os quais são alvos do elemento seleccionado.

•Operadores dos Elementos Seleccionados: Clique neste botão para adicionar elementos à selecção actual os quais são operadores do elemento seleccionado.

Cancelar os Elementos Seleccionados em

•Todos os Alvos: Clique neste botão para cancelar quaisquer vínculos que possam existir entre os operadores seleccionados e os seus alvos (se houver).

•Todos os Operadores: Clique neste botão para cancelar quaisquer vínculos que possam existir entre os alvos seleccionados e os seus operadores (se houver).

•Todos os Outros Elementos Seleccionados: A selecção actual pode conter elementos vinculados a cada um dos outros por uma operação sólida. Clique aqui para cancelar a operação.
