Preferências de Níveis de Referência

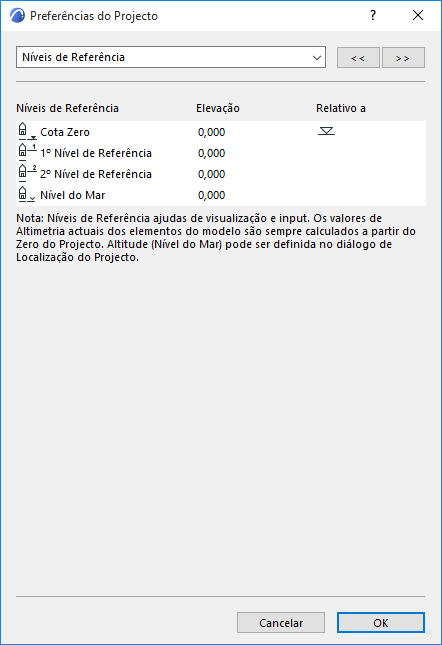

É possível definir Níveis de Referência opcionais, que apoiam a colocação de elementos. Isto é efectuado em Preferências de Níveis (Opções > Preferências do Projecto > Níveis de Referência).
Todas estas definições são efectivas para Paletes de Coordenadas, Caixa de Informações e todas as Caixas de Diálogo.

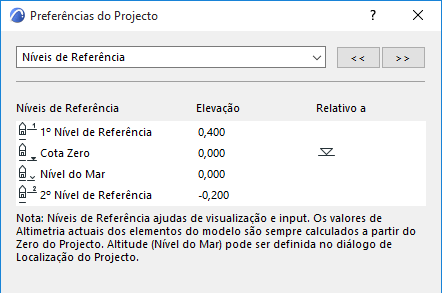

Seleccione um nível, modifique o nome, se desejar, e depois digite o valor necessário no campo Elevação. Neste exemplo, definimos o topo da propriedade para 400 metros.
O Nível do Mar vai buscar o seu valor a Altitude, que é definida em Opções > Preferências do Projecto > Definições de localização.

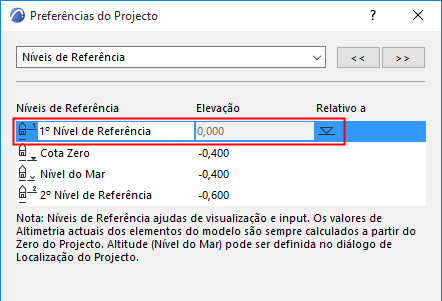

Pode ser mais simples calcular níveis (nesta caixa de diálogo), atribuindo o valor zero a outro nível que não a Origem do Projecto. Pode fazê-lo, clicando no campo Relativo a junto ao nome do nível.
Nota: Não é possível mudar o nome dos níveis de referência da Cota Zero ou Nível do Mar.
Nota: os Níveis de Referência são apenas apoios à edição e à visualização. A alteração dos seus valores não tem qualquer efeito nos elementos colocados, cuja altimetria real é sempre calculada a partir da Cota Zero do Projecto. A excepção são Linhas na vista de Secção, cuja posição altera com o Nível de Referência.
Os Níveis de Referência definidos de novo estão agora disponíveis no campo Altimetria da Base [a nível de Referência] do painel Geometria e Posicionamento dos elementos de construção e Objectos.
Ver também Colocar um Elemento de Construção no Archicad.

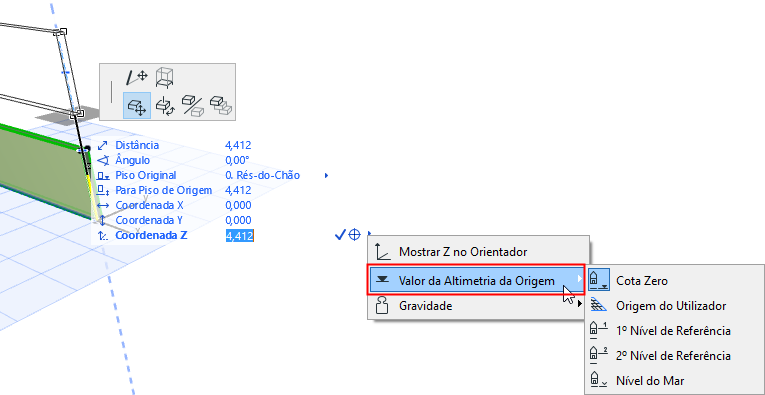

Os Níveis de Referência também podem ser utilizados para mostrar os valores de cota (Z) no Orientador.
Ver Orientador.

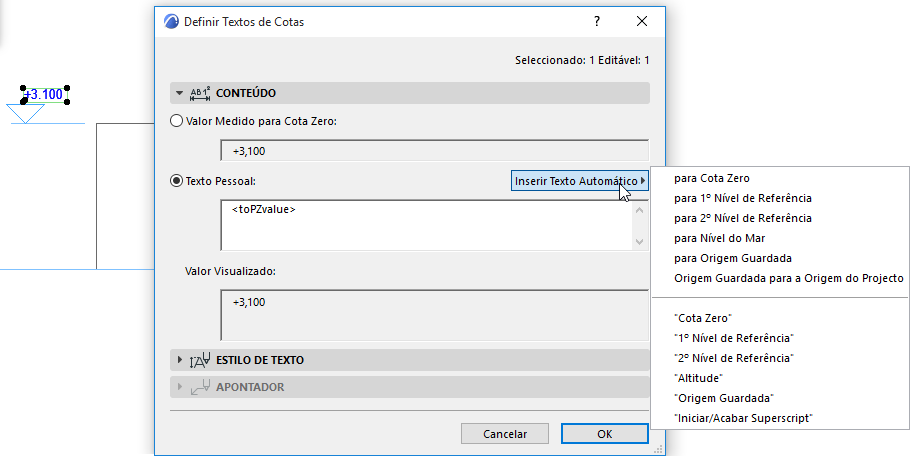

Os Níveis de Referência também podem ser utilizados como Textos Automáticos, como Texto Automático utilizado em Cotas Altimétricas:
