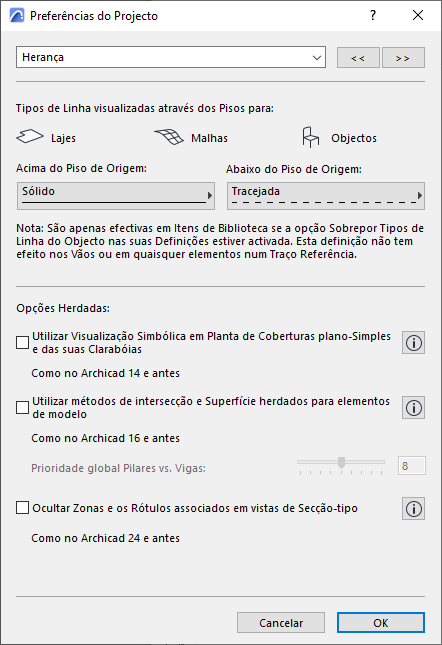

Para aceder a esta caixa de diálogo, vá a Opções > Preferências do Projecto > Herança.
As normas que aqui forem definidas são Preferências do Projecto: são específicas do Projecto em que está a trabalhar e são gravadas com ele. Se outro utilizador abrir o Projecto noutro computador, serão aplicadas as mesmas definições.
Tipos de Linha visualizadas através dos Pisos
Tipos de Linha Visualizados Entre Pisos: seleccione um tipo de linha com o qual pode visualizar os contornos de Lajes e Malhas que aparecem em pisos acima e abaixo do Piso Original, bem como alguns Objectos.
Nota: esta definição não tem qualquer efeito em Paredes, Coberturas ou Membranas, as suas Aberturas, ou quaisquer elementos numa Referência de Traço.
Nota: estes tipos de linhas só terão efeito em Objectos se a opção Sobrepor Tipos de Linha do Objecto estiver activa.
Usar Visualização Simbólica em Planta de Coberturas plano-Simples e das suas Clarabóias (como no Archicad 14 e anterior)
Seleccione esta caixa se pretender que as suas Coberturas Plano-Simples e quaisquer Clarabóias nelas sejam visualizadas conforme o eram no Archicad 14 e versões anteriores. Clique no botão Informações à direita para obter uma ilustração da diferença entre visualizações.
•Verdadeira Projecção 3D: Este modo de visualização encontra-se disponível desde o Archicad 15. (Todas as coberturas Multi-plano e as Clarabóias recentemente colocadas serão apresentadas desta forma.)
•Simbólica: este modo de visualização corresponde à forma como as Coberturas e Clarabóias foram apresentadas no Archicad 14 e anteriores versões.
(Para mais informações, clique no botão Informações à direita desta opção.)
Usar métodos de intersecções herdados para elementos modelo (como no Archicad 16 e anteriores)
Nota: o modo de intersecção Herança pode ser descontinuado numa futura versão do Archicad.
O Archicad 17 introduziu funcionalidades de intersecção inteligentes baseadas em Materiais de Construção de elementos.
Quando abre um projecto de uma versão antiga (Archicad 16 e anterior), pode optar por usar estes últimos métodos de intersecção (modo Herança OFF). Porém, para continuar a utilizar métodos antigos, pode permanecer no modo Herança (modo Herança ON).
As secções abaixo descrevem a diferença entre estes dois modos.

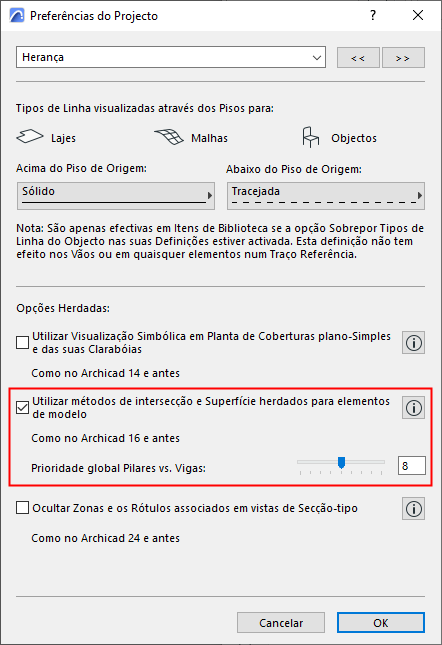

Modo Herança ON: Usar Lógica de Intersecções Antiga
Existem duas formas de activar o modo de intersecção Herança no seu projecto Archicad:
•Active a caixa de verificação na página Herança de Preferências do Projecto
•Escolha Permanecer em modo Herança no diálogo que aparece quando abre um projecto Archicad que já esteja no modo Herança.
O modo de intersecção Herança (modo Herança ON) cria as seguintes limitações. Tenha, ainda, em atenção que o modo de intersecção Herança pode ser descontinuado numa futura versão do Archicad.
•As intersecções automáticas e de Material de Construção com base em prioridades não terão efeito em 3D. Serão usados os métodos de ligação usados no Archicad 16 e versões anteriores. Pode preferir esta opção ao trabalhar num projecto antigo, de forma a garantir que as suas intersecções existentes se mantêm intactas.
•O atributo Material de Construção é disponível – mas as ligações com base na prioridade não terão efeito em 3D (excepto para Paredes, onde funcionarão como no Archicad 16 e versões anteriores). Em alternativa, utilize o cursor abaixo para definir uma prioridade global para Pilares que intersectam Vigas. (Ver descrição em baixo.)
•Superfícies atribuídas a Materiais de Construção não são visualizadas. Só é possível mostrar superfícies ao nível dos elementos.
•Pintor de Superfície não está disponível
•Mapas de Superfície não estão disponíveis
•Funcionalidades de geometria expandida para Vigas e Pilares (introduzidas no Archicad 23) não estão disponíveis. Isto inclui geometria de multi-segmento, cortes finais, afunilada e verticalmente curva. Se está em modo herança, e se tentar utilizar um método de geometria não suportado, o elemento resultante é mostrado com um realce. (Ver Utilize cor uniforme para realçar elementos invertidos.)
Esta tabela especifica de que forma o modo Herança (caixa de verificação ON) afecta diferentes elementos construtivos.
|
Tipo de Elemento |
Comportamento no Modo Herança (Caixa de Verificação ON) |
|
Parede |
Não intersectará com elementos não-Parede. |
|
Lajes e Morphs |
Prioridade a partir do Material de Construção não tem efeito. |
|
Pilares |
Prioridade a partir do Material de Construção não tem efeito. Utilizará a definição de prioridade sob Opções de Herança quando intersectar com Vigas. Multi-segmentos, Cortes de Fins, Vigas Afuniladas não são suportados. |
|
Vigas |
Vigas perfiladas ignorarão prioridades de componentes individuais, e utilizarão Ordem de Junção a partir das definições do elemento. Multi-segmentos, Cortes de Fins, Vigas Afuniladas não são suportados. |
|
Coberturas e Membranas |
Elementos compostos ignoram prioridades de camadas individuais, e utilizarão Ordem de Junção a partir das definições do elemento. |
|
Vãos (através da Ferramenta Abertura, AC23 e posteriores) |
Visíveis apenas como símbolos 2D em Planta. Não visíveis em 3D. |
Modo Herança OFF: Usar Lógica de Intersecções Nova
Se abrir um projecto de uma versão antiga (Archicad 16 e anterior), pode optar por usar os últimos métodos de intersecção (modo Herança OFF).
•No entanto, elementos colocados de novo, com colisões modeladas usando os novos métodos irão limpar-se de acordo com a nova lógica.
•Vigas, Pilares e Aberturas colocadas de novo, utilizam o conjunto de funcionalidades completo disponível como o do Archicad 23.
•As ligações existentes, modeladas que não envolvam a colisão não são limpas automaticamente.
•Desta forma, mesmo que migre um projecto de uma versão anterior, conseguirá apreciar as vantagens das novas funções de intersecção, enquanto mantém o modelo existente como ele era.
Prioridade global Pilares vs. Vigas (modo Herança ON)
Disponível se o modo Herança está ON.
Este cursor define a relação entre todos os Pilares e Vigas do Projecto. Quando as Vigas atravessam Pilares, o elemento de prioridade mais baixa será cortado em 3D, isto é, a parte intersectada será removida. O elemento de prioridade mais alta mantém-se intacto. Isto também se aplica à cálculos volumétricos.
Nota: os números de prioridade dos Pilares são sempre par, e só podem ser definidos globalmente, nesta caixa de diálogo. A Ordem de Junção das Vigas é definida separadamente para cada viga nas Definições da Ferramenta Viga (painel Modelo).
Ocultar Zonas e os Rótulos associados em vistas de Secção-tipo
A partir da Actualização do Archicad 25, as Zonas são visíveis em Cortes, Elevações e Alçados Interiores. Para além disso, as Zonas têm Rótulos associados. Para manter a aparência de projectos mais antigos, active esta caixa de verificação: Zonas e respectivos Rótulos não estarão visíveis nestas vistas (tal como em versões Archicad anteriores).
