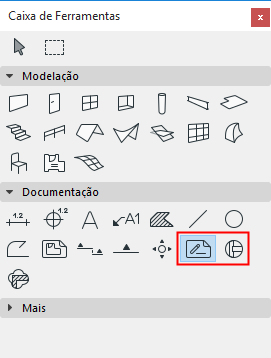

Definições da Ferramenta Folha de Trabalho e Pormenor
As seguintes definições funcionam essencialmente da mesma forma para as ferramentas de Folha de Trabalho e Pormenor.
Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.
Para mais informações sobre estas vistas, veja:
ID de Referência: Este campo editável contém a ID do Desenho de Pormenor a gerar. O ID serve para identificar o Pormenor na Janela de Projecto e no Navegador.
Nome: Indique o Nome do Desenho de Pormenor, se desejado. Este nome aparece na Janela do Navegador e no barra de título da Janela de Pormenor.
Nota: Se colocar um Marcador Vinculado ou Independente que não gere um Ponto de Vista, os campos ID/Nome estarão indisponíveis.
Utilize os pop-ups seguintes para colocar um novo Marcador de Pormenor (Definições de Pormenor por defeito) ou redefinir o Marcador seleccionado:
Para Colocar um Novo Marcador de Folha de Trabalho o de Pormenor (Definições por Defeito)
Se seleccionar Criar Novo Ponto de Vista:
seleccione um dos itens sobre o qual o Marcador deverá apresentar informação:
•O ponto de vista
ou
•o Primeiro desenho colocado do ponto de vista
Se seleccionar Colocar marcador vinculado:
seleccione um dos itens sobre o qual o Marcador deverá apresentar informação:
•um Ponto de Vista seleccionado
•um Desenho seleccionado
•o primeiro Desenho colocado do Ponto de Vista seleccionado
•o primeiro desenho colocado da vista seleccionada
Se seleccionar Colocar marcador não vinculado:
o Marcador não irá conter nenhuma informação de vínculo; pode definir uma texto personalizado no Painel Marcador, em baixo.
Referência a: Mostra o caminho (localização na hierarquia do Navegador) do item de referência escolhido.
Copiar Elementos de Construção: Com esta opção, só as linhas/tramas 2D e os Elementos Construtivos do Modelo serão exportados e copiados para o Ponto de Vista do Pormenor (sem cotas/anotações).
Para informação sobre elementos de anotação cortados pelos limites do Pormenor, ver Anotações, Cotas e Marcadores Cortados pelo Limite.
Para Redefinir um Marcador Colocado:
Se necessário, utilize os pop-ups para alterar o estado do Marcador seleccionado (Marcador de origem, Marcador vinculado, ou Marcador não vinculado).
Para Redefinir a Informação do Marcador: Seleccione entre as escolhas do pop-up, ou clique em Procurar para seleccionar o Ponto de Vista/Vista/Desenho, cuja informação quer visualizar no Marcador. As escolhas disponíveis variam, dependendo do estado do Marcador (Marcador de origem, Marcador vinculado ou Marcador não vinculado).
Para um Marcador não vinculado, introduza um texto personalizado no Painel do Marcador, em baixo.
Pop-up Seleccionar Tipo de Marcador: seleccione um marcador paramétrico a partir desta lista.
O Símbolo 2D do marcador escolhido aparece na janela de previsualização.
Defina Tamanho do marcador e cor.
Caneta de Marcador Uniforme: seleccione esta caixa para utilizar esta cor de caneta para todas as partes do símbolo marcador, independentemente de quaisquer outras cores personalizadas definidas noutro local para este marcador.
Ângulo de Marcador: Utilize estes comandos para definir o Ângulo de Marcador pretendido. Defina o ângulo como relativo ao ecrã ou ao modelo.
•Introduza um ângulo de rotação para o Marcador.
•Utilize os dois ícones para definir como este valor de ângulo deve ser interpretado quando o elemento é colocado:
–Ângulo fixo ao Ecrã
–Ângulo Fixo ao Modelo: o Marcador é rodado em conjunto com a vista.
