Definições de Elementos Itens da Biblioteca
As seguintes ferramentas Archicad são utilizadas para colocar elementos de Objecto:
•Objecto
•Lâmpada
•Porta
•Janela
•Clarabóia
•Janela de Canto
•Fim de Parede
•Ferramentas MEP
Para especificações sobre as definições de itens da biblioteca, veja as seguintes secções:
Definições da Ferramenta Objecto
Definições da Ferramenta Porta/Janela
Definições da Ferramenta Clarabóia
Para todos os elementos tipo Objecto, a secção do browser do lado esquerdo da caixa de diálogo Definições contém funções idênticas. Estas funções são descritas abaixo.
Personalizar Painéis de Caixas de Diálogo
Vista da Biblioteca/Vista dos Favoritos
Visualização Preferida (Lista vs. Ícones)
Visualizar e Aplicar Definições
Procurar Itens da Biblioteca/Favoritos/Componentes BIM
Definições na Vista da Biblioteca
Definições na Vista dos Favoritos
Procurar Pastas e Subpastas (Vista da Biblioteca)
Personalizar Painéis de Caixas de Diálogo

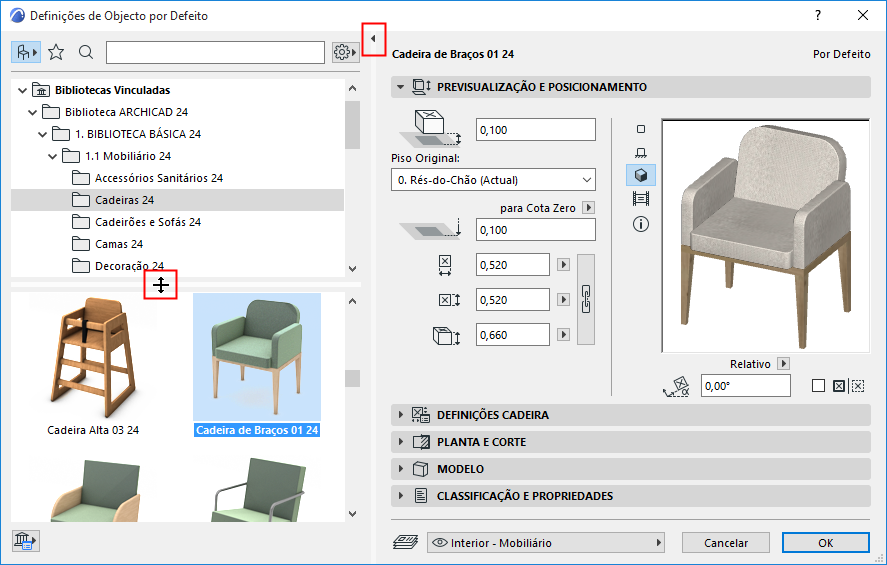

•Faça duplo clique na barra divisora vertical ou clique na seta preta para abrir/fechar a área do browser
•Arraste ou faça duplo clique para dar um novo tamanho ou fechar a área com a árvore de pastas

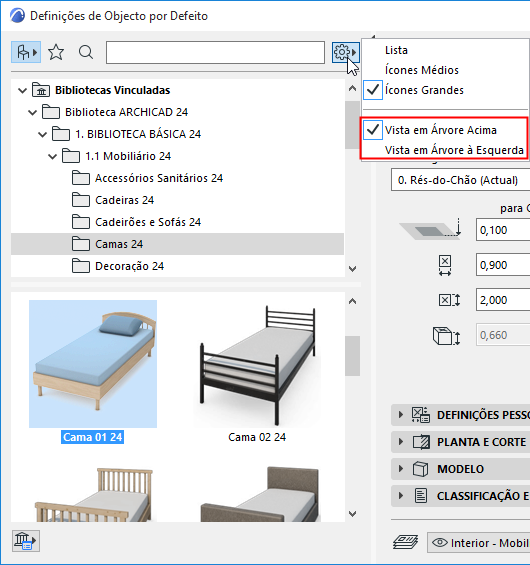

•No pop-up Definições do browser utilize Vista em Árvore Acima ou Vista em Árvore à Esquerda para alterar esta preferência
Se a vista em árvore estiver visível, o selector de pastas fica automaticamente invisível.

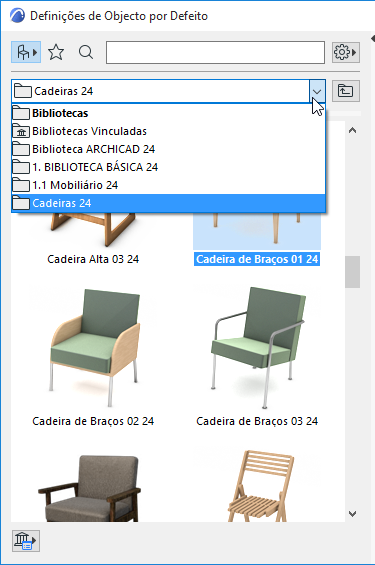

Para usar o selector de pastas, esconda a vista em árvore:
O selector de pastas está visível; a Vista em Árvore está invisível
Vista da Biblioteca/Vista dos Favoritos
A área do browser tem duas vistas:
•Vista da Biblioteca (ícone de cadeira). Visualização de Itens da Biblioteca numa estrutura hierárquica. (Ver Definições na Vista da Biblioteca, em baixo.)

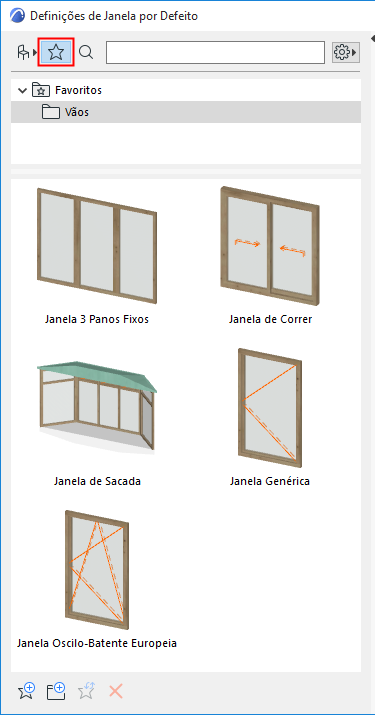

•Vista dos Favoritos (ícone de estrela). Visualização apenas dos Favoritos para esta ferramenta. (Ver Definições na Vista dos Favoritos, em baixo.)
Visualização Preferida (Lista vs. Ícones)

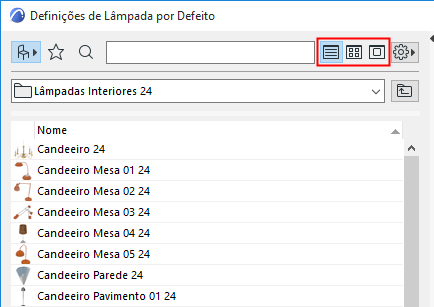

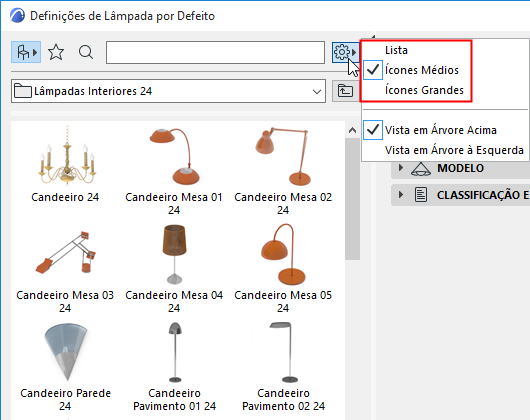

A partir do pop-up Definições, escolha como visualizar os Itens da Biblioteca: Vista em Lista, ou Ícones Médios ou Ícones Grandes.
Alongue e liberte a Palete horizontalmente para aceder também a estas opções como botões.
Nota: Na Vista em Lista, pode organizar os conteúdos alfabeticamente por Nome, clicando no cabeçalho Nome.
Visualizar e Aplicar Definições

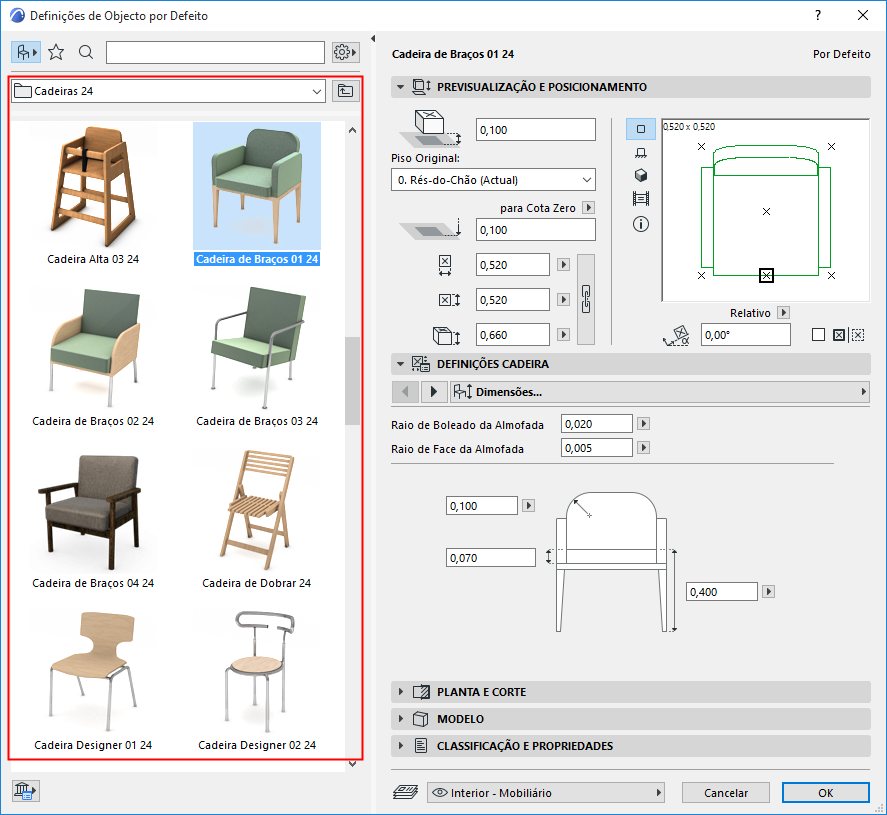

Clique em qualquer objecto na área do browser para ver as respectivas definições do lado direito da caixa de diálogo
O nome da biblioteca, cujas definições está a ver, é apresentado carregado.
Voltar aos Valores Originais

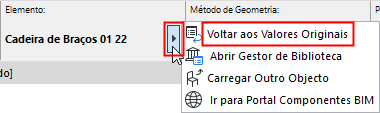

Se personalizar as definições GDL de qualquer Objecto, pode redefinir para os seus valores por defeito com o comando Redefinir na Caixa de Informações:
Procurar Itens da Biblioteca/Favoritos/Componentes BIM
Ver Procurar Itens de Biblioteca.
Ver Procurar Favoritos.
Definições na Vista da Biblioteca
Na Vista da Biblioteca os Itens da Biblioteca são visualizados numa estrutura hierárquica.

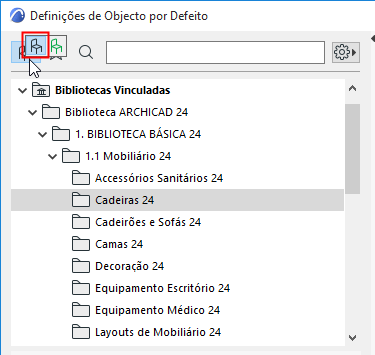

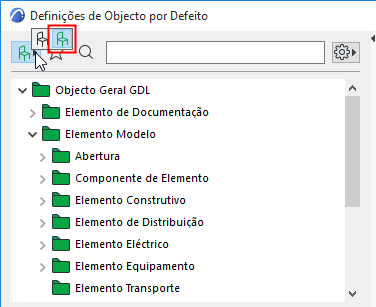

Clique e mantenha premido para mudar entre vista de pastas (por defeito) e vista de subtipos:
Para informação sobre subtipos, ver Sobre Subtipos de Objectos GDL.

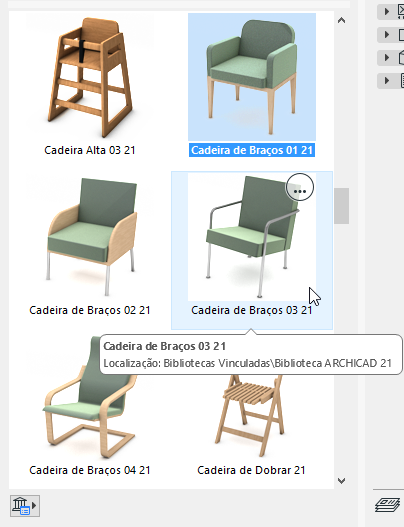

Passe o seu cursor sobre um objecto para ver o seu nome e localização na biblioteca.

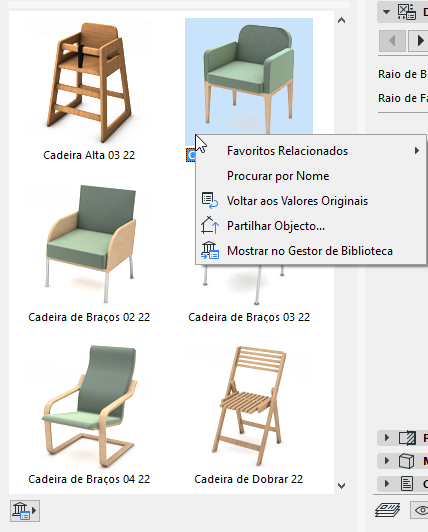

Um objecto numa biblioteca carregada tem os seguintes comandos de menu de contexto:
–Clique em Procurar por Nome para iniciar uma pesquisa com o nome do Item da Biblioteca
–Utilize Partilhar Objecto para partilhar o objecto em Componentes BIM
Ver Partilhar Objecto em BIM Components.
–Utilize Mostrar no Gestor de Biblioteca para ver este objecto no contexto da sua hierarquia da biblioteca no Gestor da Biblioteca
Ver também Gestor da Biblioteca.

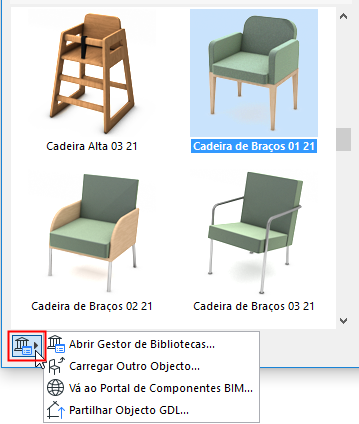

Utilize os ícones em baixo, à esquerda para aceder aos seguintes comandos:
•Abrir Gestor de Bibliotecas
•Carregar Outro Objecto
•Vá ao Portal de Componentes BIM
•Partilhar Objecto GDL (se estiver seleccionado um objecto)

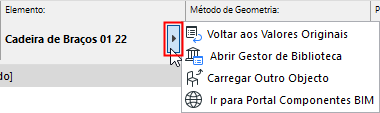

Nota: alguns destes comandos também estão disponíveis no pop-up na Caixa de Informações do Objecto.
Definições na Vista dos Favoritos
Na vista dos Favoritos de Definições de Objecto, são apenas apresentados os Favoritos para esta ferramenta.
Para mais informações, veja Favoritos.

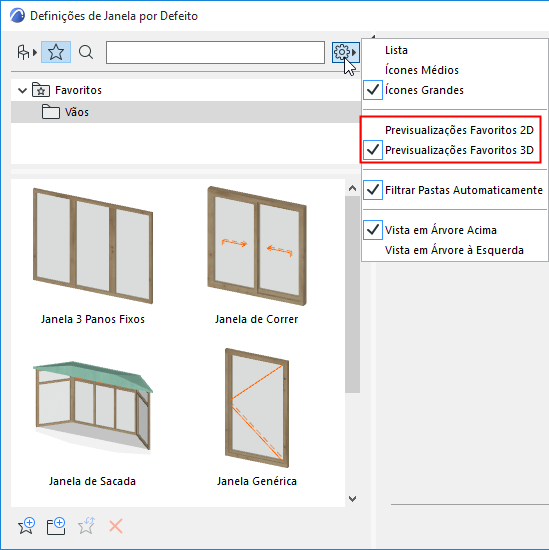

•Utilize o pop-up Definições Adicionais para mudar entre Previsualizações Favoritos 2D e Previsualizações Favoritos 3D
Nota: para mudar enquanto trabalha entre a pré-visualização 3D e 2D de qualquer Favorito, passe o seu cursor sobre a pré-visualização e clique em Shift.
•Passe o cursor sobre um Favorito para ver determinados detalhes sobre este
•Clique num Favorito para ver/editar as respectivas definições nos painéis à direita.

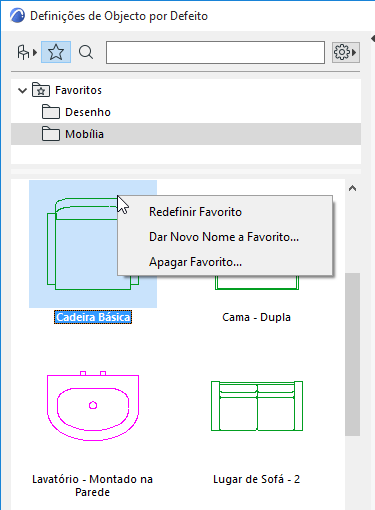

•Comandos do menu de contexto disponíveis:
–Redefinir Favorito: clique aqui para redefinir este Favorito, com base nas definições activas no momento (à direita da caixa de diálogo das Definições de Objecto)
–Dar Novo Nome a Favorito
–Apagar um Favorito: aparece um aviso para confirmar a eliminação.

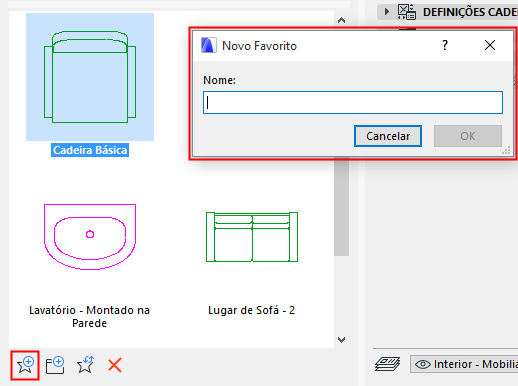

Utilize o comando Novo Favorito no fundo de Definições de Objecto (vista dos Favoritos) para guardar um novo Favorito, utilizando as actuais Definições de Objecto por defeito:
Opcionalmente, crie uma Pasta para o novo Favorito.
Para mais funções de gestão de Favoritos, utilize a Palete Favoritos.
Ver Palete Favoritos e Editar Definições de Um ou Mais Favoritos.
